【導讀】反激隔離式變壓器開關電源，首先其是反激式，符合“反激”的定義
，即：反激是開關管截止時，傳輸能量
；其次，其有一個隔離式變壓器，這個變壓器起到隔離作用，同時會有一個匝數比
，匝數比與開關管的PWM的占空比共同影響輸出電壓。不管是AC/DC還是DC/DC

，到達變壓器的電壓其實是一個穩定的直流電壓。

反激隔離式變壓器開關電源
，首先其是反激式，符合“反激”的定義，即：反激是開關管截止時

，傳輸能量；其次，其有一個隔離式變壓器，這個變壓器起到隔離作用，同時會有一個匝數比
，匝數比與開關管的PWM的占空比共同影響輸出電壓。不管是AC/DC還是DC/DC
，daodabianyaqidedianyaqishishiyigewendingdezhiliudianya。womenzhidaozhiyouleisiyujiaoliudebianhuadedianya，caihuitongguobianyaqijinxingchuandinengliang。womenjiuhuiliyongyigekaiguanguanlaibutingdekaiguan，laishixianyigebianhuadedianyazaibianyaqidechujiliangduan。

1、變壓器是如何工作的

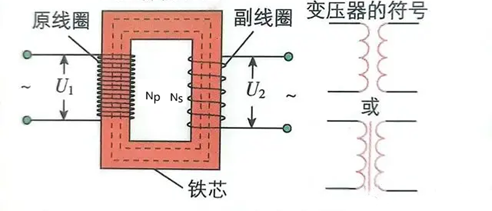

變壓器的構造：由閉合鐵芯和繞在鐵芯上的兩個線圈（或者多個）組成，如圖9.4所示。

圖 9.3 變壓器構造示意圖

閉合鐵芯由塗有絕緣漆的矽鋼片疊合而成，線圈由絕緣導線繞製而成。

原線圈（初級線圈）：與輸入電源連接的線圈，其匝數用n₁表示
；

副線圈（次級線圈）：與負載連接的線圈，其匝數用n₂表示。

變壓器的工作原理

（1）互感現象是變壓器工作的基礎.原線圈中電流的大小、方向不斷變化
，在鐵芯中激發的磁場也不斷變化，變化的磁場在副線圈中產生感應電動勢。

（2）原
、副線圈的作用

原線圈在其所處回路中充當負載，副線圈在其所處回路中充當電源。

（3）能量轉化過程：變壓器通過閉合鐵芯，利用互感現象實現了電能（U₁、I₁）到磁場能（變化的磁場）再到電能（U₂
、1₂）的轉化。

2、開關管開關的工作過程

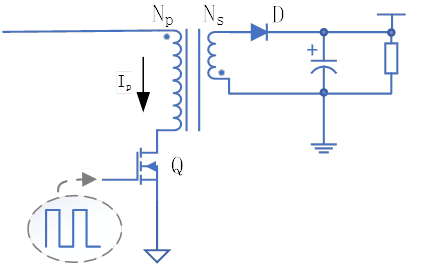

第一個狀態
，當 PWM 信號處於高電平時，Q 導通
，如圖所示
，因為輸入電壓通過開關管把加在高頻變壓器初級繞組上，所以初級側有電流PI 流過，又因為變壓器次級側同名端電壓極性為負，故整流二極管 VD 截止

，同時能量無法傳輸到次級繞組， 隻能存儲在初級繞組中,由輸出電容向負載放電。

圖 9.3反激開關電源開關導通的狀態圖

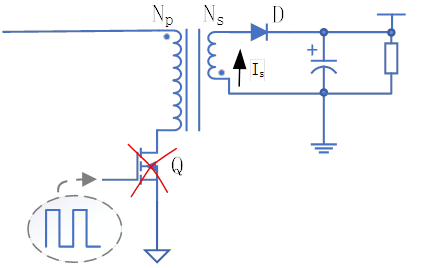

第二個狀態，當 PWM 信號處於低電平時，Q 截止，如圖所示，沒有電流流過初級側， 次級側將產生電流 Is 。依據電磁感應原理，此時在高頻變壓器初級側繞組上會產生感應電壓
，使次級繞組產生極性為上正下負的電壓 Us，因此整流二極管 VD 導通， 然後經過 VD 和 C 整流濾波後向輸出端輸出能量。通過調節開關管開通/關閉時間， 即可維持輸出電壓恒定。

圖 9.4反激開關電源開關截止的狀態圖

反激式變換器具有以下主要特點：

（1）高頻變壓器兩側繞組極性互為異名端
，初級繞組的同名端連接輸入電源 的正端，而其異名連端接功率開關管的驅動端。

（2）高頻變壓器既能起儲能作用，又能起傳輸能量的作用。

（3）隻要高頻變壓器的匝數比滿足要求
，輸出電壓均可高於或低於輸入電壓

（4）反激變換器設計靈活多變，通過添加變壓器次級繞組的輸出個數，就可 以構成多端輸出。

（5）一yi般ban情qing況kuang下xia，反fan激ji變bian換huan器qi中zhong不bu需xu要yao，也ye不bu可ke以yi在zai輸shu出chu濾lv波bo電dian容rong和he整zheng流liu二er極ji管guan之zhi間jian串chuan接jie低di頻pin率lv的de電dian感gan。相xiang比bi於yu正zheng激ji變bian換huan器qi少shao一yi個ge電dian感gan元yuan器qi件jian。

（6）可在連續模式或非連續模式下工作。

反激變壓器每路輸出與初級側相互隔離。反激式變換器普遍用於小功率開關電源場合。 Buck與 Boost 變換器不使用變壓器，是非隔離式的變換器
，而且不能夠實現多 端輸出，因此兩者均不考慮。正激變換器使用變壓器且是隔離的，但正激變壓器無 法達到儲存能量的要求，同時正激變換器普遍應用於要求對輸出功率大的開關電源 中，並且對 MOS guandeyaoqiuyegengyange。fanjishibianhuanqiyinbaokuogaopinbianyaqi，shuchuyushurukeyixianghugeli
，haiyoutongguokeyizengjiashuchuraozushu

，daodaduoduanshuchudeyaoqiu，duoyongyushuchugonglvxiaodekaiguandianluzhong。
