【導讀】一個使用LT8471雙多拓撲DC/DC轉換器和2A開關電源應用。該應用程序使用低紋波拓撲輸出：+/-5V。通道1使用低輸出紋波ĆUK拓撲輸出-5V。通道2使用低輸出紋波Zeta拓撲輸出+5V。輸入電壓從4V到25V不等。

Zeta拓撲的特點：

1
、能夠實現升降壓
2、＜50W
3、主功率管導通的時候，能量是從輸入端直接傳遞到輸出端，所以算是一個正激拓撲。
4
、沒有RHPZ（右半平麵零點）
5、輸出端有LC濾波

，所以紋波比較小
6、輸入端是開關管
，開關開關，類似Buck所以輸入端需要做比較好的濾波。
7

、用兩個耦合電感的話，用1:1匝數比的耦合電感。
8、使用Buck控製器加上一個驅動以及外圍電路，就可以實現Zeta電路
，開關管和整流管的數量比較少就可以實現升降壓功能。
9、EMI特性相對比較好。
10
、可以通過多個繞組，實現多路輸出。
11、同樣可以用MOSFET替代二極管
，實現大功率的Zeta電路。

1、Zeta電路的基本結構

基本的Zeta電路是含有四個儲能元件
，2個電感，2個電容。

2 基本工作原理

待S關斷後
，L1經D0向C1衝電，其貯存的能量轉移至C1。同時，C2向負載供電，L2的電流則經V0續流。Zeta斬波電路的輸入輸出關係為：

Vout=D*Vin/(1-D)

D為開關的占空比。

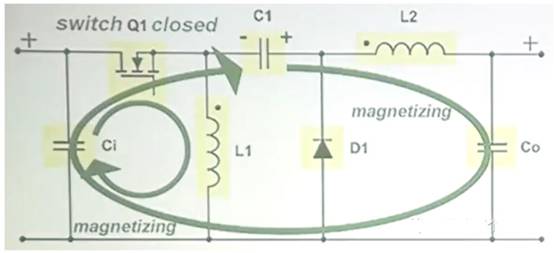

開關閉合導通狀態下：電源VIN經開關S向電感L1貯能同時,VIN和C1共同向負載RL供電，並向C2充電。

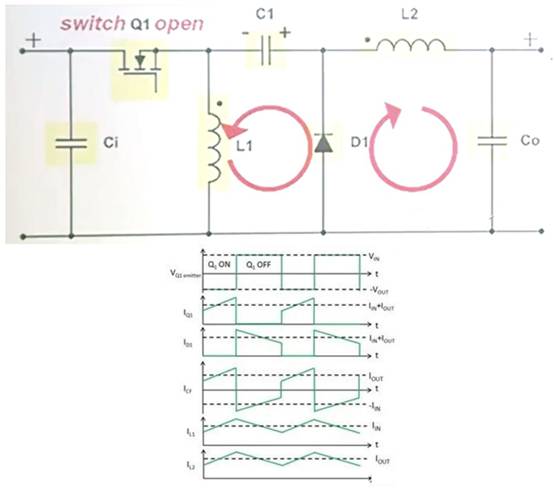

待S關斷後，L1經D0向C1衝電，其貯存的能量轉移至C1。

3、CCM與DCM

CCM模式下，就是上述兩個狀態階段。

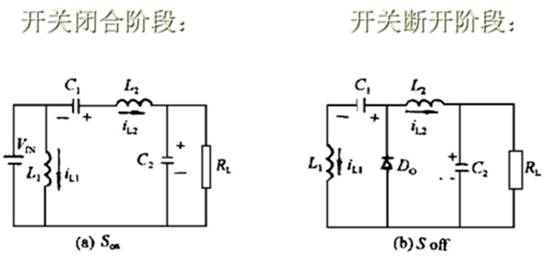

兩個狀態的等效電路是：

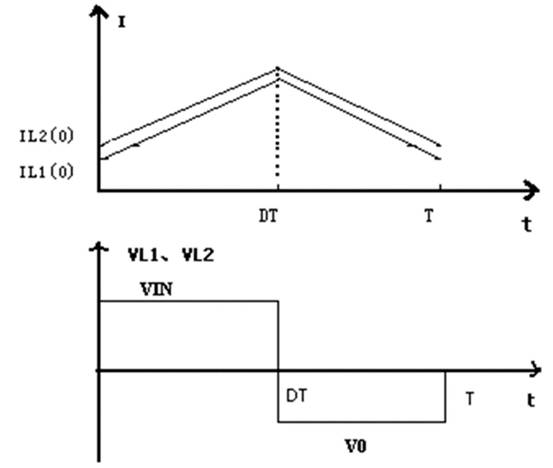

CCM模式下的電感電流和電壓波形：

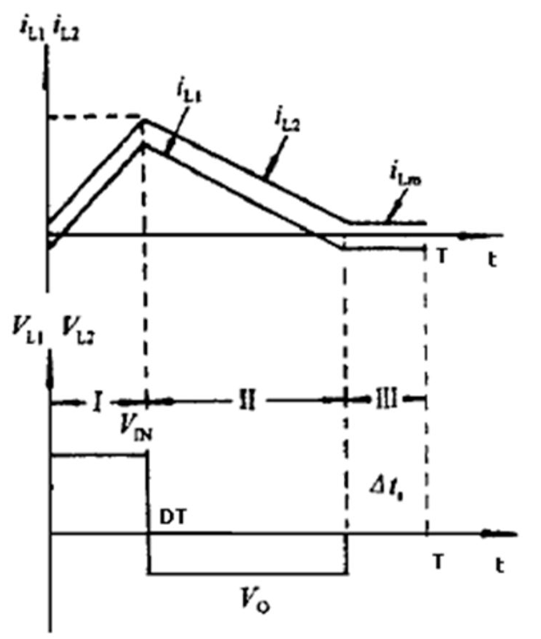

DCM模式下，除了在CCM模式下的兩個階段外，還多出了一個二極管斷流的階段：

此階段流過電感L1和L2中的電流相等。並且電流大小不會變化（在假定器件都是理想的器件條件下）

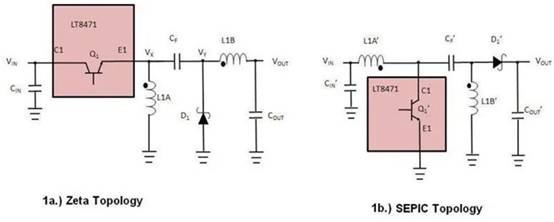

4、Zeta和SEPIC對比

ADI一個使用Zeta拓撲的實例設計圖：

一個使用LT8471雙多拓撲DC/DC轉換器和2A開關電源應用。該應用程序使用低紋波拓撲輸出：+/-5V。

通道1使用低輸出紋波ĆUK拓撲輸出-5V。通道2使用低輸出紋波Zeta拓撲輸出+5V。輸入電壓從4V到25V不等。

參考文獻：

1、TI關於Zeta的視頻講解
2、ADI官網
3
、Zeta電路——電子電路 謝俊虎（百度文庫）
