【導讀】什麼是 PCB 有效導熱係數
？“有效導熱係數”代表材料的傳導熱能力。當我們談及 PCB 的有效導熱係數時，我們談論的是 PCB 將器件產生的熱量轉移到周圍區域的能力。有效導熱係數用 Keff 表示，單位是 W/m-K。

本文要點：

• PCB 有效導熱係數的定義。

• 影響 PCB 有效導熱係數的關鍵因素。

• 了解熱模型中有效導熱係數的準確度。

1. 什麼是 PCB 有效導熱係數？“有效導熱係數”代表材料的傳導熱能力。當我們談及 PCB 的有效導熱係數時
，我們談論的是 PCB 將器件產生的熱量轉移到周圍區域的能力。有效導熱係數用 Keff 表示，單位是 W/m-K。

在 PCB 設計中
，有效導熱係數是熱建模和分析中使用的一個重要參數，有助於工程師根據特定的假設和模型
，預測一塊擺滿器件的 PCB 的導熱效果。隨著電子模塊的尺寸不斷縮小，設計人員應該關注有效導熱係數。

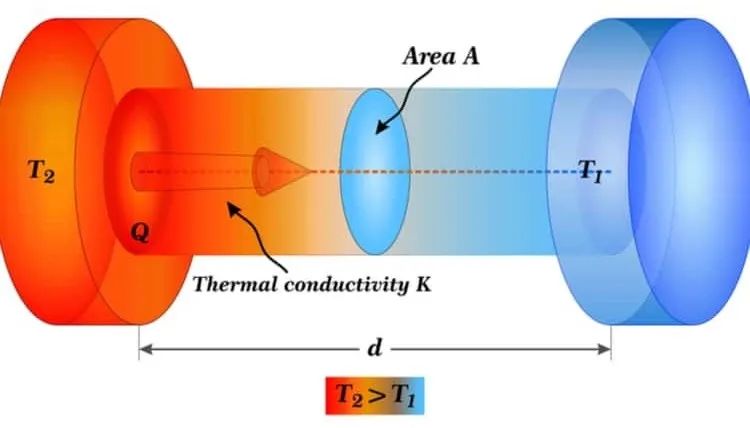

PCB 有效導熱係數反映了 PCB 的傳熱能力。

2. 影響 PCB 有效導熱係數的因素

一塊 PCB 包含導電材料、絕緣體和安裝的器件。PCB 中使用的每種材料都有不同的熱導率。在推導 PCB 的有效導熱係數時，要考慮到不同的熱導率。

業界已經進行了各種研究來分析 PCB 的導熱係數。不同的研究使用了不同類型的模型和假設。對於設計人員來說，PCB 的有效導熱係數取決於以下幾項因素。

器件尺寸

隨著器件變得越來越小，自然散熱的能力也不斷下降。例如，與采用 TO-220 封裝的 MOSFET 相比，采用 SOT-23 封裝的 MOSFET 的導熱墊片麵積會更小。因此，安裝在 PCB 上的器件的尺寸將影響其散熱能力。

熱過孔

reguokongshiyixieyouyifangzhidekong，yongyujiangreliangcongqijianshangsanfachuqu。zheleisiyurangrezhengqiyougengduojihuicongzhoulisanfachuqu，erbushibatakunzairongqili。yinci，yigequyuneidereguokongyueduo，PCB 的有效導熱係數就越高。

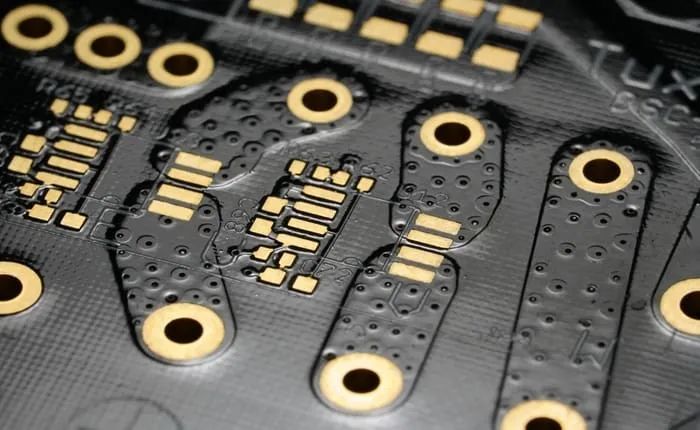

散熱過孔密度會影響 PCB 的有效導熱係數

散熱過孔密度會影響 PCB 的有效導熱係數。

內部層

內部銅層的存在也會改變散熱的速度和方向。銅的導熱係數為 355 W/m-K，而 FR-4 為 0.25 m-K。如果有多個銅內層
，PCB 的有效導熱係數就會下降。當然
，熱過孔有助於更有效地將熱量傳遞到內層。

走線的幾何形狀

如果銅走線從頭到尾是連貫的
，那麼 PCB 的有效導熱係數就會很高。但是，如果走線中斷，有效導熱係數可能會下降，而這種情況在實際的 PCB 中時有發生。

3. 有效導熱係數是否有利於進行準確的 PCB 熱建模？

有效導熱係數易於計算，因此是分析時的首選。該參數通常是基於同構的 PCB 模型。然而，PCB 很少是同構的，尤其是多層 PCB。每層的器件排列
、走線、銅麵、過孔和焊盤都可能不一樣。

因此，從傳統模型中推導有效導熱係數會有一定的誤差。為了更準確地估計有效導熱係數，需要對 PCB 的每一層進行深入分析。然後對表麵進行像素化分析，以便更好地進行預測。

PCB 有效導熱係數的準確度取決於建模，而無論采用何種技術，建模的準確度都取決於使用的軟件工具。

Cadence Celsius Thermal Solver 結合 FEA 與 CFD，能實現精確的電熱協同仿真和熱分析，並與用於 PCB/IC 封裝的 Sigrity 技術相集成，如備受大家熟知青睞的 Sigrity PowerDC 進化為 Celsius PowerDC，助力設計團隊獲取更準確的電熱仿真結果。

（來源： Cadence楷登PCB及封裝資源中心微信公眾號）
