【導讀】調試完後，該電源可以輸出DC11.80V
，DC-12.11V，Dc+5.02三路直流電壓源。輸出總功率10W，遺憾的是沒有接入保險絲，別在使用中電源給燒了。利用它重新調試運放結果很好。

1、自製電源的想法起源於前兩天想試試運算放達器，發現電源的-12V偏高，導致運放不能正常工作。
2、原理圖

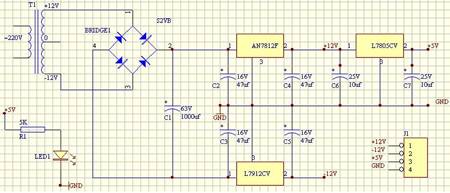

圖1
、自製穩壓電路接線圖

說明：(1)、T1是電子市場9塊錢買的10W正負12V變bian壓ya器qi。開kai始shi時shi我wo從cong一yi個ge壞huai的de計ji算suan機ji電dian源yuan上shang拆chai下xia一yi個ge小xiao小xiao的de變bian壓ya器qi
，認ren為wei可ke以yi用yong
，首shou先xian發fa現xian引yin腳jiao特te別bie多duo
，分fen不bu清qing哪na是shi初chu級ji那na是shi次ci級ji
，其qi次ci我wo大da膽dan地di把ba一yi端duan隻zhi有you兩liang個ge引yin腳jiao的de當dang做zuo初chu級ji線xian圈quan接jie入ru220V，隻是點動接觸一下
，屋裏空開就跳了。後來才明白
，那是所謂的高頻變壓器
，工作時把220交流電整流，濾波後，通過高頻開關輸入的。特點時可以實現小體積大功率。給象我一樣的初學者提個醒，碰到這種問題接線小心!果然電子市場買的新的變壓器，才10w!!!那麼大個頭!：)

(2)

、7812和7912是常用件，但是關於引腳定義挺亂的，總之是對應好就好了。圖2是(shi)我(wo)做(zuo)完(wan)整(zheng)理(li)的(de)時(shi)候(hou)發(fa)現(xian)的(de)，覺(jiao)得(de)比(bi)較(jiao)清(qing)楚(chu)，就(jiu)摘(zhai)錄(lu)過(guo)來(lai)。接(jie)錯(cuo)引(yin)腳(jiao)可(ke)能(neng)導(dao)致(zhi)兩(liang)端(duan)電(dian)壓(ya)不(bu)對(dui)稱(cheng)，甚(shen)至(zhi)在(zai)整(zheng)流(liu)橋(qiao)後(hou)兩(liang)端(duan)電(dian)壓(ya)不(bu)對(dui)稱(cheng)。其(qi)實(shi)正(zheng)確(que)的(de)接(jie)線(xian)
，穩(wen)壓(ya)效(xiao)果(guo)是(shi)很(hen)不(bu)錯(cuo)的(de)。

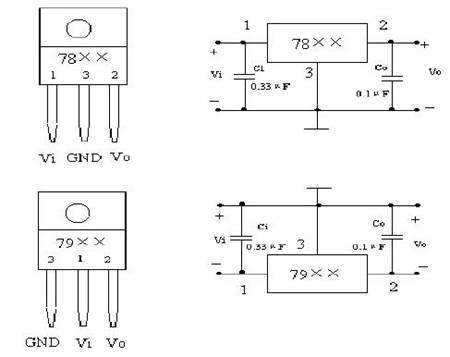

圖2、 78xx和79xx接線圖

(3)、整流橋可以買到的，就一個集成電路
，我買的是S2VB20
，可以過200VDC,2A電流，反正我的變壓器就是10W的輸出1A不到，足以!

(4)
、濾波電容，似乎沒什麼講究，有人說從幾百到幾千微法都行，但是要注意耐壓，別被擊穿了。還有
，別接反了，0和-12v之間，0接電容正
，-12接電容負。我接反了，一個電容冒著煙壞掉了。濾波效果挺好的
，不帶負載嘛!也看不出來，以後專門看看這個濾波
，什麼派型濾波不知有什麼特長。用示波器看一條直線!如果不解電容，可以很清楚地看到整流橋後負半軸的波形翻轉上去。加電容後
，立即變成一條直線了。

(5)、78xx和79xx的1、2與地之間的電容，有書上講是防止產生高頻自激振蕩和抑止輸入高頻幹擾信號

，摘錄至此。電容大小也是亂選的
，這個不要參考了。

3、結果

調試完後，該電源可以輸出DC11.80V，DC-12.11V，Dc+5.02三路直流電壓源。輸出總功率10W，遺憾的是沒有接入保險絲
，別在使用中電源給燒了。利用它重新調試運放結果很好。
