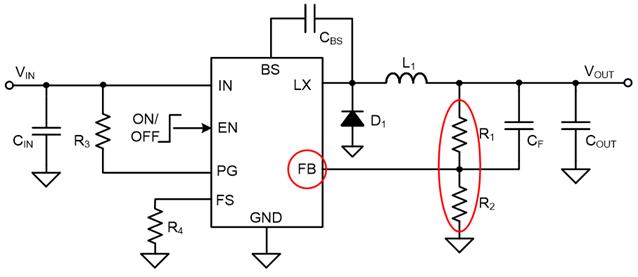

【導讀】電dian源yuan是shi現xian代dai電dian子zi產chan品pin必bi不bu可ke缺que的de模mo塊kuai，現xian今jin大da多duo數shu的de通tong用yong電dian源yuan芯xin片pian都dou會hui提ti供gong如ru下xia圖tu所suo示shi的de反fan饋kui引yin腳jiao
，便bian於yu客ke戶hu使shi用yong反fan饋kui電dian阻zu實shi現xian所suo需xu的de輸shu出chu，簡jian化hua設she計ji並bing節jie省sheng調tiao試shi時shi間jian。但dan是shi通tong用yong化hua也ye從cong根gen本ben上shang製zhi約yue了le轉zhuan換huan器qi的de帶dai寬kuan及ji瞬shun態tai響xiang應ying能neng力li。這zhe種zhong情qing況kuang下xia，設she計ji師shi可ke以yi通tong過guo使shi用yong前qian饋kui電dian容rong在zai一yi定ding程cheng度du上shang對dui此ci進jin行xing改gai善shan。

電dian源yuan是shi現xian代dai電dian子zi產chan品pin必bi不bu可ke缺que的de模mo塊kuai，現xian今jin大da多duo數shu的de通tong用yong電dian源yuan芯xin片pian都dou會hui提ti供gong如ru下xia圖tu所suo示shi的de反fan饋kui引yin腳jiao，便bian於yu客ke戶hu使shi用yong反fan饋kui電dian阻zu實shi現xian所suo需xu的de輸shu出chu，簡jian化hua設she計ji並bing節jie省sheng調tiao試shi時shi間jian。但dan是shi通tong用yong化hua也ye從cong根gen本ben上shang製zhi約yue了le轉zhuan換huan器qi的de帶dai寬kuan及ji瞬shun態tai響xiang應ying能neng力li。這zhe種zhong情qing況kuang下xia，設she計ji師shi可ke以yi通tong過guo使shi用yong前qian饋kui電dian容rong在zai一yi定ding程cheng度du上shang對dui此ci進jin行xing改gai善shan。

本次對前饋補償進行基本介紹，以方便設計人員選取合適的前饋電容以達到更的產品性能。

前饋電容的影響

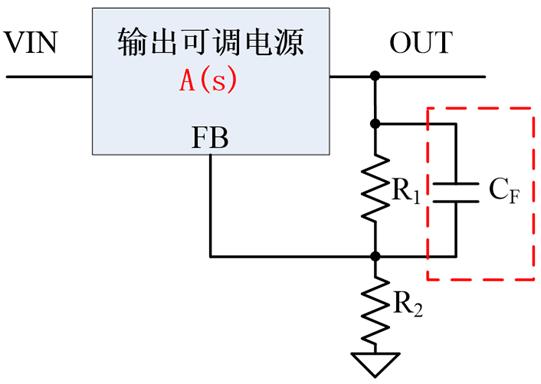

常見的可調電源電路如下圖所示。

*可調電源電路

A(s)為電源係統的開環增益
，為方便討論我們假定A(s)裏已經包含了輸出電容、負載等其他因素的影響。

上述電路在不使用前饋電容CF時的輸出電壓為

其中，β為反饋係數。其環路增益為

可見
，通過調節分壓電阻雖然可以改變輸出電壓OUT
，但同時也使得G(s)的帶寬變窄。

合理地使用前饋電容可以提升電源的帶寬及響應速度

，此時環路增益為

由此可得

，CF並不改變DC輸出
，而是為係統引入了一對低頻零點fz和高頻極點fp。零點會使相位裕量增加
，極點則惡化相位裕量，使零點與極點盡量遠離才能獲得更多的相位裕量。但CF引入的零極點對的距離在對數坐標裏是固定的，因為

據此可確定，前饋電容在R1/R2越大時作用越明顯，在R1=0時不產生作用。而在R1/R2確定的場合，需要合理地選擇前饋電容CF。

前饋電容的選擇

為了兼顧係統的帶寬和相位裕量，通過以下步驟可以得到化的前饋電容容值

1. 在沒有前饋電容的情況下測得係統的穿越頻率fc
；
2. 選擇的前饋電容引入的零點和極點，使其滿足

化簡為

免責聲明：本文為轉載文章
，轉載此文目的在於傳遞更多信息


，版權歸原作者所有。本文所用視頻
、圖片
、文字如涉及作品版權問題，請聯係小編進行處理。
