【導讀】充電樁按照技術分類
，可分為交流充電樁也叫“慢充”，直流充電樁也叫“快充”，隨著我國新能源汽車市場的不斷擴大
，充電樁市場的發展前景也更加廣闊。目前充電樁的母線電壓範圍通常為400V～700V，但隨著快速充電的需求不斷增加
，整個電壓平台都會向 800～1000V以上提升，電壓等級提升的同時也凸顯了SiC功率器件的優勢。

一、前言

充電樁按照技術分類
，可分為交流充電樁也叫“慢充”
，直流充電樁也叫“快充”，隨著我國新能源汽車市場的不斷擴大，充電樁市場的發展前景也更加廣闊。目前充電樁的母線電壓範圍通常為400V～700V
，但隨著快速充電的需求不斷增加，整個電壓平台都會向 800～1000V以上提升，電壓等級提升的同時也凸顯了SiC功率器件的優勢，下麵參照瑞森半導體SiC功率器件係列產品做詳細介紹：

二、產品應用

目前市麵上的充電樁分為五大應用市場：公交、出租、網約、物流、個人
，其中電動公交充電站市場尤其突出。交流充電樁輸出單相/三相交流電通過車載充電機轉換成直流電給車載電池充電，功率一般較小（有 7kW
、22kW、40kW 等功率），充電速度較慢
，故一般安裝在小區停車場等地。直流充電樁則是直接輸出直流電給車載電池進行充電
，功率較大（有 60kW、120kW
、200kW 甚至更高），充電速度較快

，故一般安裝在高速公路旁的充電站。

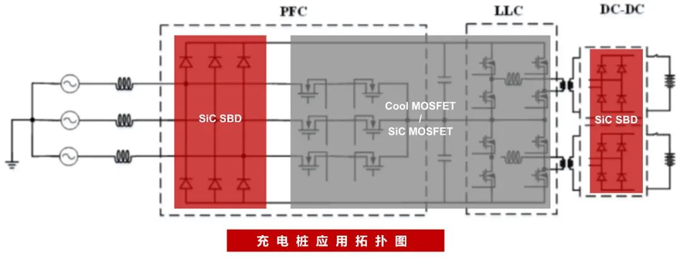

三
、典型應用拓撲圖

四、典型應用優勢

隨著對快速充電發展的要求
，加上對高效率、高功率密度以及低係統成本的要求
，也加速推進了三相解決方案的應用。瑞森半導體的超結Cool MOSFET係列

、SiC MOSFET係列


、SiC SBD係列均滿足充電樁高效率、高功率密度的性能要求。

超結Cool MOSFET係列：

產品優勢：

采用多層外延工藝，優化了元胞結構，可靠性高，一致性好。

產品特性：超小內阻，超小封裝，超低結電容，EMI餘量大
，

對標英飛淩C3、 P6
、 P7係列產品。

SiC MOSFET係列：

產品優勢：

基於國家軍標生產線研製生產，工藝穩定，質量可靠。

產品特性：

極低的門電荷（QG)、極低反向恢複的快速本征體二極管、可最大限度減少傳導損失，提供卓越的開關性能和強大的雪崩能力。

SiC SBD係列：

產品優勢：

極小的反向恢複電流、大幅降低開關損耗；低VF
、高浪湧電流耐量

，出色的熱管理
、可降低冷卻要求；軍工民用考核標準。

產品特性：

GJB 7400-2011、器件參數一致性好;高頻率的運行、能讓被動元器件做得更小。

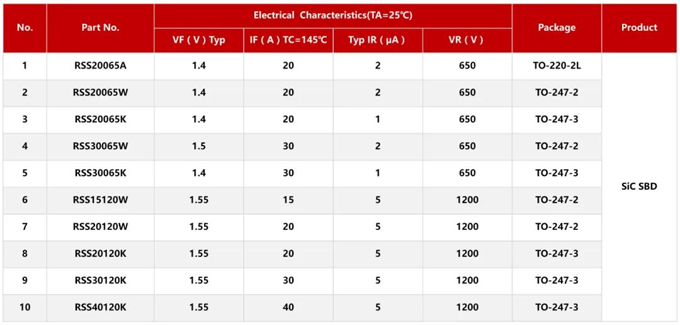

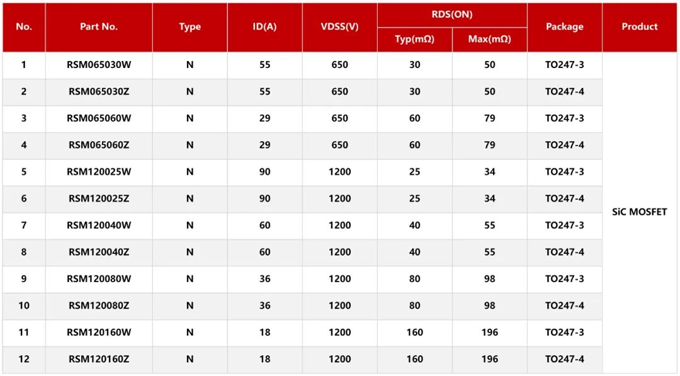

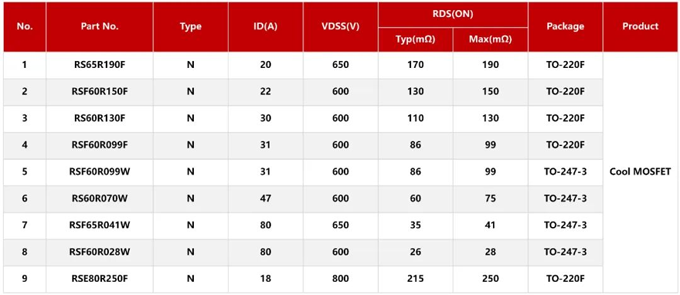

五、產品選型

瑞森半導體在充電樁產品應用上主推如下產品選型表：

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯係小編進行處理。
