womenzhidaobeigongdianxinpianshishixuyaodedianliudaxiaoyeshibuyiyangde
，namezaixuyaodianyuanxinpianshuchubuyiyangdianliudaxiaodeshihou，xinpiandeshuchudianyayoushenmebianhuane？womenkendingxiangwulundianyuanxinpianshuchuduodadedianliu，dianyadouhengdingdebaochiweiedingdianya，danshishishishangshizheyangma？

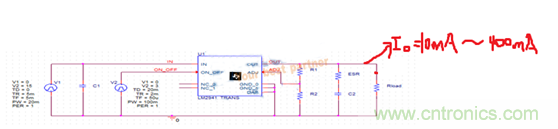

？womenhaishixiangzhiqiandewenzhangyiyang，caiyongtongyangdeLDO電源模型（LM2941）進行仿真，我們通過改變該模型的輸出電流從10mA到400mA時
，我們來觀察輸出電壓的變化情況。





10mA輸出電流時
，輸出電壓為4.99V。





400mA輸出電流時
，輸出電壓為4.89V。

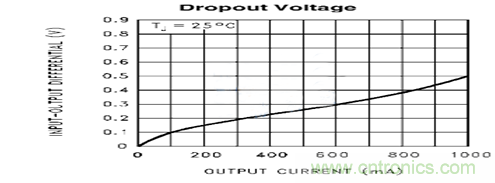

得到在400mA時差別為0.1V左右，對照該芯片文檔，該仿真結果滿足要求。





如果使用DC-DC電源
，情況又是怎麼樣呢？我們仍使用之前的TPS5430模型進行仿真。

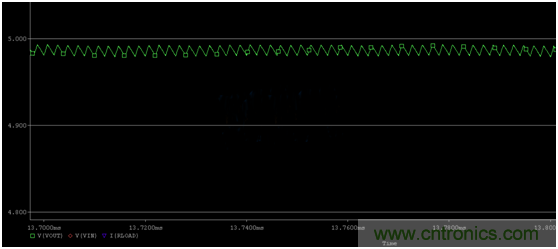

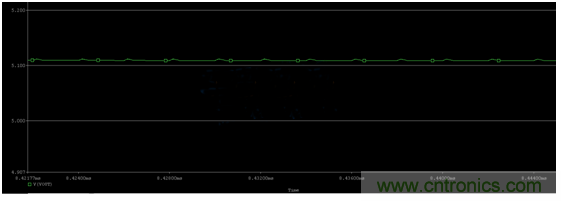

輸出10mA電流時

，該電源輸出電壓為5.13V。





輸出400mA電流時，該電源輸出電壓為4.97V。





從10mA到400mA差別達到0.16V，大於LDO電源。而且需要注意的是，一般DC-DC電源輸出能達到幾A到幾十A
，這樣平攤的話，輸出更高的電流，電壓差勢必會更高。



說到這裏，大家可能會問，如果LDO電源也輸出那麼高電流的時候還不是一樣比較差
？答案是.....LDO電源一般不可能有那麼高的電流輸出
，為什麼呢？繼續以LM2941模型進行下麵的仿真。

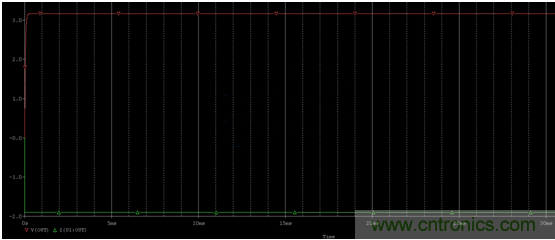

假設需要LM2941輸出3A的電流（通過減小負載電阻）
，仿真得到的結果是：







結果隻能輸出3V多的電壓，電流也隻有不到2A。查看該芯片文檔
，發現最大輸出電流僅為1A，因此上述的仿真本身就是不成立的。

（來源：一博自媒體，作者：黃剛）
