從開關電源和LDO電源的一些原理上談談，對比指標上的區別
，目的是分析它們之間的優缺點，從而找到如何在PCBshejishanggenghaodejinxingxuanzeshiyong。benlaishixiangcongzhiliudianyuandezhongleidexuanzejinxingqieru
，danshizhayuelebushaoziliao，faxianduizhiliudianyuandefenleibutaimingque，anleixingfen
，andianlujiegoufen，antuopufendoubutaiyiyang。youdebatafenweixianxingxing，kaiguanxing，kekongguizhengliuxingheganyingxing；有的又把它分為化學電源
，線性穩壓電源和開關型穩壓電源，有的分類幹脆就分兩種
，線性型和開關型。



回到我們熟悉的PCB中，大的分類就比較明確了
，主要有線性電源和開關電源，其中線性電源主要使用LDO電源
，開關電源就是我們通常說的DC-DC電源。其實嚴謹來說，線性電源不能等同於LDO電源，LDO電源隻是線性電源的其中一種，隻不過它具有比較低的調整管壓差而得名。



前麵的文章有提過開關電源的一些原理
，因此在講它們的區別之前，覺得應該補充下LDO的原理，然後才能進行下麵的對比。



LDO，low dropout regulator
，中文是低壓差線性穩壓器

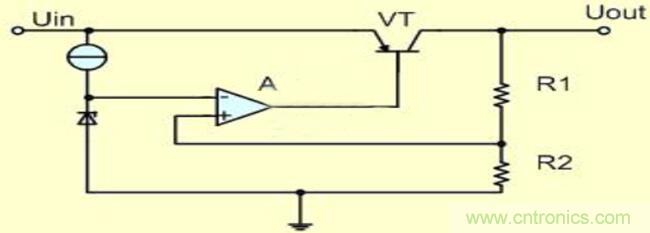

，它內部的一般結構如下圖：

用到的元器件也比較簡單
，一個串聯調整管VT
，兩個分壓電阻R1，R2，放大器A
，基準電壓REF部分，然後就可以把輸入和輸出連接起來，由R1和R2分(fen)壓(ya)得(de)到(dao)的(de)放(fang)大(da)器(qi)的(de)同(tong)相(xiang)輸(shu)入(ru)端(duan)電(dian)壓(ya)為(wei)取(qu)樣(yang)電(dian)壓(ya)，放(fang)大(da)器(qi)反(fan)相(xiang)輸(shu)入(ru)端(duan)電(dian)壓(ya)為(wei)一(yi)個(ge)基(ji)準(zhun)電(dian)壓(ya)，放(fang)大(da)器(qi)的(de)輸(shu)出(chu)用(yong)來(lai)驅(qu)動(dong)調(tiao)整(zheng)管(guan)，調(tiao)整(zheng)管(guan)的(de)輸(shu)入(ru)輸(shu)出(chu)連(lian)接(jie)輸(shu)入(ru)輸(shu)出(chu)電(dian)壓(ya)。



然後它是怎麼進行穩壓的呢
，我們對它的工作原理進行描述下：



當輸出電壓Uout下降時
，由R1和R2分壓的取樣電壓（即放大器的同相輸入端電壓）下降，因此放大器的輸出驅動電流增加
，從而導致串聯調整管的壓降減小，即Uin-Uout減小
，最終使Uout電壓上升。當輸出電壓Uout上升時同理。

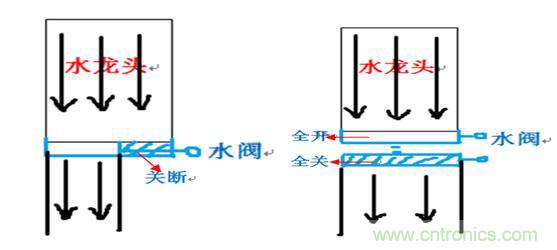

如果你們覺得關於開關電源和LDO的原理描述還過於複雜的話，本人還特地畫了以下這個模型進行比喻（畫得不太好看，請多多見諒哈）。



我們把輸入電壓比喻成一個大的水龍頭，我們的目的是從這個大的水龍頭（輸入電壓）中接取小的水流（輸出電壓）
，我們有以下兩種方式去完成。





左邊的方式是我們加個水閥，把水閥開到一個我們需要的位置
，把這個位置固定，然後讓水龍頭流出我們需要的水流大小
；或(huo)者(zhe)我(wo)們(men)腦(nao)洞(dong)可(ke)以(yi)開(kai)得(de)大(da)一(yi)點(dian)，用(yong)右(you)邊(bian)的(de)方(fang)法(fa)，我(wo)們(men)通(tong)過(guo)不(bu)斷(duan)的(de)把(ba)水(shui)龍(long)頭(tou)全(quan)開(kai)全(quan)關(guan)，這(zhe)樣(yang)其(qi)實(shi)也(ye)能(neng)得(de)到(dao)連(lian)續(xu)的(de)水(shui)流(liu)，前(qian)提(ti)是(shi)我(wo)們(men)開(kai)和(he)關(guan)的(de)速(su)度(du)要(yao)快(kuai)些(xie)，不(bu)然(ran)水(shui)流(liu)會(hui)斷(duan)
，然(ran)後(hou)通(tong)過(guo)開(kai)和(he)關(guan)的(de)時(shi)間(jian)的(de)比(bi)例(li)也(ye)能(neng)控(kong)製(zhi)水(shui)流(liu)的(de)大(da)小(xiao)。這(zhe)其(qi)實(shi)就(jiu)是(shi)LDO和DC-DC電源工作原理的主要區別。

（來源：一博自媒體，作者：黃剛  高速先生團隊隊員）
