摘要

動力電池是新能源汽車的核心部件之一
，它的安全性和穩定性對於電動汽車的動力性能至關重要。CAN-bus通訊則在其中扮演著重要角色。那麼，如何高效的完成動力電池的充放電測試呢
？



 為響應國家“碳中和”與“碳達峰”的目標，新能源電動車必將是大勢所趨
，各大車企如火如荼的展開了角逐，造成現在“百家爭鳴”的景象。前不久，某科技企業在發布會上啟動了造車計劃。誰能想到，一家科技公司
，轟動了整個汽車行業。



互hu聯lian網wang科ke技ji公gong司si造zao車che的de背bei後hou，其qi實shi就jiu是shi新xin能neng源yuan電dian動dong汽qi車che蓬peng勃bo發fa展zhan的de表biao現xian。動dong力li電dian池chi領ling域yu已yi成cheng各ge大da電dian池chi製zhi造zao廠chang商shang必bi爭zheng之zhi地di。如ru此ci，動dong力li電dian池chi的de穩wen定ding以yi及ji安an全quan
，便bian成cheng為wei了le評ping判pan電dian動dong汽qi車che安an全quan性xing及ji動dong力li性xing能neng的de重zhong要yao標biao準zhun之zhi一yi。



CAN-bus通訊在汽車電子中一直是霸主地位，所以，毫無例外地在動力電池組的測試中充當著重要的通訊角色

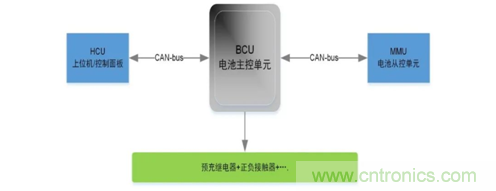

，如圖所示，動力電池係統內部雖不複雜，但也是依靠CAN-bus總線來通信的。

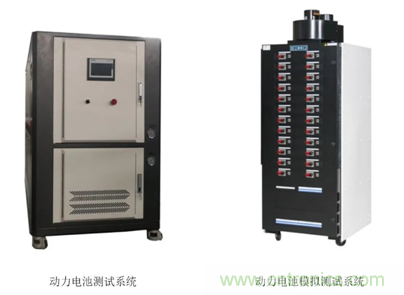

動力電池的測試包括：充電電測試
、工況曲線測試、通信測試、安規測試等

，這些測試也都是使用CAN-bus總線來進行監控的。



（圖片來源於網絡，侵權刪）



一、動力電池充放電測試方案



電池測試需要實時監控CAN總線數據，目前電池企業使用的方案大多采用工控機PCIe/PCI/miniPCIe等接口外擴CAN口或者通過以太網的方式監控整個測試情況。為了能夠快速高效的動力電池，單靠一路CAN測試是太浪費時間。另外，隨著汽車電子開始麵向CANFD升級以及電池數據量的增大，如何在有限的資源下高效的完成多路動力電池組的CAN/CANFD測試也成為了各大電池企業的難點。致遠電子對此痛點提出了有效的解決方案。

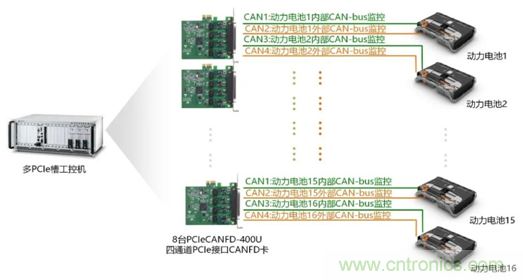

1、多PCIe工控機測試方案



若電池測試項目現場使用多PCIe槽的工控機，ZLG致遠電子提供多通道PCIe接口的PCIeCANFD-400U卡搭載工控機來進行監控的方案
，外擴4路相互獨立的CAN/CANFD通道，實時監控動力電池內外CAN/CANFD總線的情況。

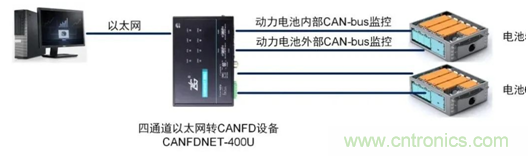

2、以太網監控測試方案



若測試現場采用以太網來實現整個測試情況的監控，ZLG致遠電子推出多通道CAN/CANFD轉以太網設備CANFDNET-400U通用方案
，通過以太網實現“一拖四”CAN/CANFD相互獨立的通道
，甚至ZLG還提供多大8通道的CANET-8E-U，實現8路CAN通道電池數據的監控。





3、不同波特率兼容測試方案



在動力電池組測試中

，如果出現不同CAN/CANFD的波特率的電池包，該如何做到同步測試呢

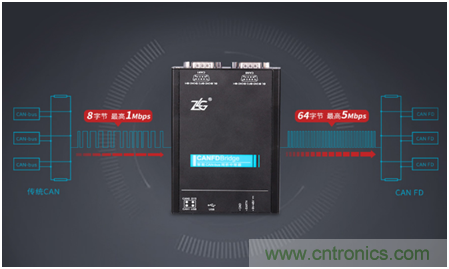

？ZLG致遠電子推出CANFDBridge網橋
，能夠將不同波特率的CAN/CANFD節點接入到同一波特率CAN網絡，比如滿負荷情況下64節點

，每8組被測CAN節點為同一波特率，則共需要8個CANFD網橋進行中繼接入統一的CANFD網絡。方便後麵對動力電池的統一進行測試。

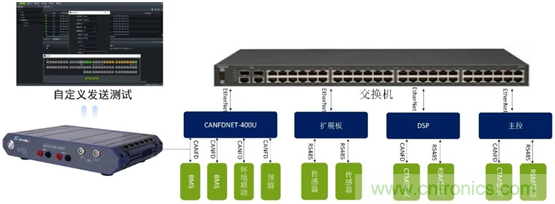

4、動力電池測試診斷方案



CAN/CANFD總zong線xian讓rang人ren頭tou疼teng的de就jiu是shi錯cuo誤wu幀zhen的de產chan生sheng，以yi及ji故gu障zhang的de診zhen斷duan排pai查zha，而er其qi中zhong最zui大da的de難nan點dian就jiu是shi偶ou發fa性xing故gu障zhang。動dong力li電dian池chi測ce試shi過guo程cheng中zhong也ye難nan免mian會hui出chu現xian各ge種zhong故gu障zhang問wen題ti，如ru何he快kuai速su的de複fu現xian並bing完wan成cheng故gu障zhang節jie點dian的de診zhen斷duan呢ne
？



ZLG致遠電子推出ZPS-CANFD分析儀和CANFDDTU記錄儀兩款產品。ZPS-CANFD可快速接入電池充放電等測試場景，排查定位通訊故障，並能夠進行自定義的發送和接收幹擾。CANFDDTU記錄儀可以完整的記錄測試過程中所有的CANFD報文
，甚至可以實現遠程監控動力電池測試情況，幫助工程師快速複現故障狀態，加快故障原因的分析。

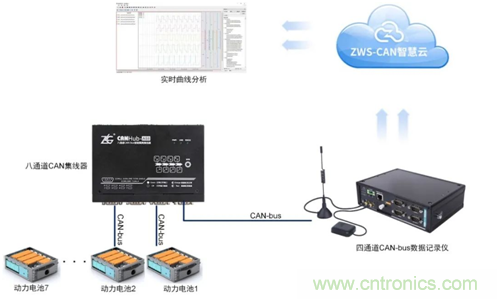

5、動力電池雲端監控



動力電池測試過程中
，每個電池組的BMS都是相同配置（CAN協議報文完全相同），因此進行組合時需要進行區分管理。行業用戶可使用CANHub-AS8集線器進行組網區分。基於無人值守需求，ZLG致遠電子推出可遠程實時監控設備CANDTU-400EWGR，通過ZWS-CAN智慧雲平台對整個動力電池係統進行實時管理。

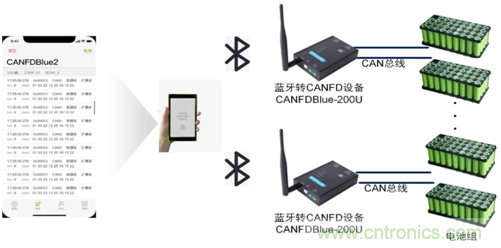

6、移動端監控動力電池測試情況



為方便動力電池行業用戶更好的進行移動端數據監控，ZLG致遠電子提供藍牙轉CANFD設備及移動端APP，助力用戶手機端實時查看電池包數據，進行更高效的測試監控。用戶通過CAN轉藍牙的設備連接手機端，打開CANFDBlue的APP進行配置
，即可實現多個從設備的無線數據采集。
