了le解jie升sheng壓ya轉zhuan換huan器qi的de第di一yi件jian事shi是shi，平ping均jun電dian感gan電dian流liu並bing不bu等deng於yu輸shu出chu電dian流liu，後hou者zhe處chu於yu降jiang壓ya轉zhuan換huan器qi中zhong。升sheng壓ya調tiao節jie器qi仍reng將jiang控kong製zhi電dian感gan電dian流liu，但dan是shi代dai表biao轉zhuan換huan器qi的de輸shu入ru電dian流liu，而er非fei輸shu出chu電dian流liu。由you此ci，升sheng壓ya轉zhuan換huan器qi通tong常chang指zhi定ding具ju有you最zui大daMOSFET電流，而非最大的輸出電流。



作為一個示例，LMR62421被稱為“2.1A升壓電壓調節器”。這是指MOSFET開關電流，而非輸出電流。您可以使用公式1估計升壓轉換器的最大輸出電流：





首先，你需要通過查看數據表中的效率曲線，並找到一個接近您的應用所需的條件來估計轉換器的效率，η。讓我們以LMR62421數據表為例，當從5V轉換時至12V時，使用數據表中信息找到最大輸出電流（圖1）。

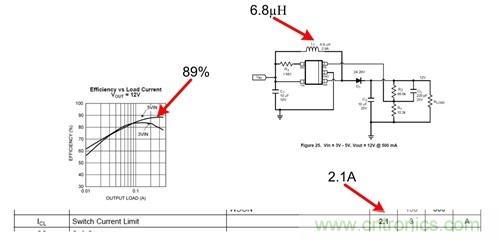

圖1：LMR62421數據表摘錄



通過圖1數據和我們的輸入和輸出條件獲得等式1，我們可以計算出最大輸出電流：





這看起來是否像是錯誤的結果？它是否真的是講您隻能從“2.1A”升壓轉換器獲得0.73A
？是的——這與您使用哪類升壓轉換器並沒有什麼區別。



這一結果不難理解。對於任何DC/DC轉換器，輸入和輸出功率將幾乎相等。若輸出電壓高於輸入電壓
，則輸入電流必須高於輸出電流
，通過VOUT/VIN比例，給予兩側相等的功率。由於MOSFET觀察到輸入電流，其額定值必須比所需的輸出電流大得多。雖然考慮到轉換器的效率，但從數學角度講，等式1說的是同一事情。



找到給定升壓穩壓器的最大輸出電流，或找到一個帶給定輸出電流的升壓穩壓器有點棘手，因此使用TI WEBENCH®電源設計工具是解決問題的最佳方法。該WEBENCH工具將為您列出所有計算公式，並為您找到一係列滿足您要求的合適的轉換器。
