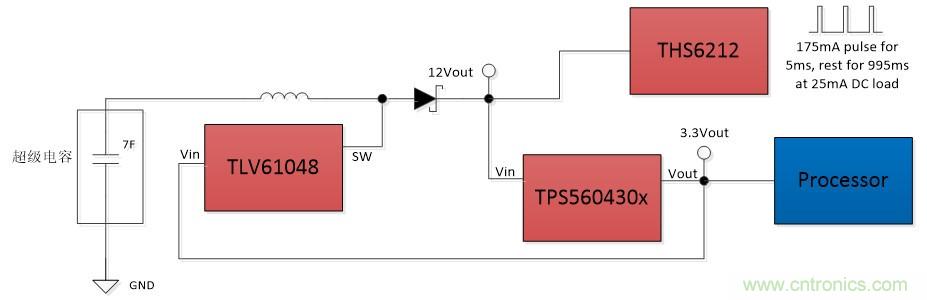

一個典型的PLC模組係統框圖如圖1 所示。除了主處理器外，整個係統主要由三部分組成：PLC線路驅動器（TI THS6212）實現寬帶電力線信號驅動
，同步高效降壓變換器（TI TPS560430x）提供主處理器3.3V及升壓係統輔助供電，還有一顆是本文將重點討論的超大占空比的升壓變換器TLV61048。









在係統斷電後

，THS6212 PLC線路驅動器需要發射脈衝電流信號與集中器進行通信。脈衝信號周期為1s，幅值為25mA的直流電流上疊加持續時間為5ms的175mA脈衝電流。脈衝信號所需能量全部由超級電容加升壓電路產生12V主電源軌提供。在此架構下
，係統的斷電維持時間主要受這兩部分影響: 1）超級電容總能量；2）shengyadianludezuidigongzuodianya。youyuchaojidianrongdedanjiaxiangduijiaogui，yonghudouxiwangyongjinliangxiaorongzhidechaojidianrong
，benwenjiangzhongdiantaolunruheyongxingjiabizuigaodeshengyadianlulaizhaganchaojidianrongdenengliang，congerjieshengzhenggeBOM成本。



升壓芯片的最大有效升壓比決定了超級電容的利用率，更大的升壓比能夠在更小輸入電壓時維持穩定的12V輸出電壓並提供足夠的負載能力，從而延長係統斷電維持時間。表1對比了不同容值的超級電容在相同初始電壓（2.5V）、不同終止電壓下(1.8V, 1.3V) 可以提供的總能量。

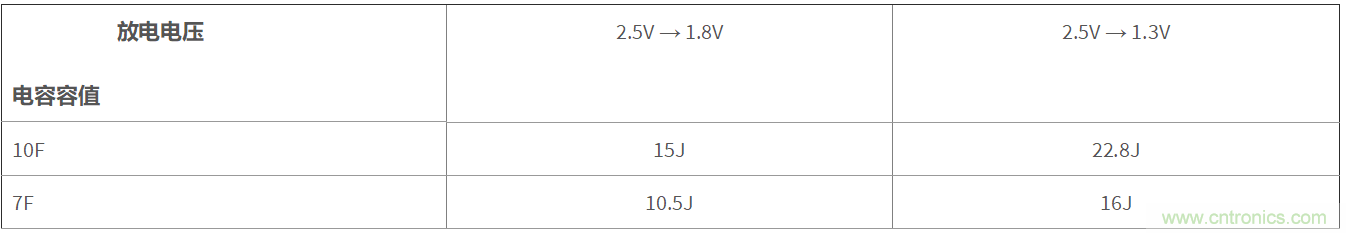

表 1 超級電容放電能量對比



從表1可以看出， 10F超級電容放電到1.8V電壓下可以提供15J的能量
，但是如果能讓10F超級電容工作放電到1.3V則可以提供22.8J的能量。從另一個角度來看，7F超級電容放電到1.3V提供的能量 （16J）
，略大於10F超級電容放電到1.8V提供的能量（15J）。這意味著在滿足同等的備電工作時間 （15J 能量）的條件下，選擇合適的升壓芯片可以用7F的超級電容去取代10F的超級電容
，節省成本約0.3 RMB。在價格競爭近乎白熱化的PLC載波模塊領域，0.3 RMB的BOM成本也是相當可觀的。



現在我們隻需要找一顆高效率並且輸入電壓能支持最低1.3V的升壓變換器來實現這個想法。TI最新推出的升壓變換器TLV61048采用了自適應變頻控製方式，有效的提高了傳統定頻控製模式的最大占空比限製，完美解決了這個問題。

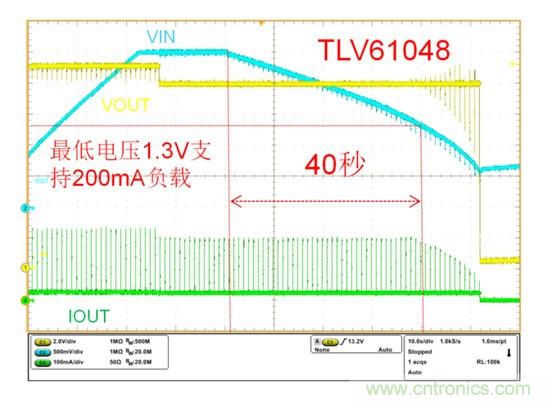

圖2展示了TLV61048在輸入為單節7F超級電容，負載為載波通信脈衝電流下的輸入輸出特性。綠色曲線是TLV61048輸出電流， 也是PLC的實際發射電流（ 25mA直流電流 + 175mA / 5ms脈衝電流）
， 黃色曲線為TLV61048的輸出電壓， 藍色曲線為TLV61048的輸入電壓 (即超級電容電壓)。可以看到，在輸入電壓低至1.3V時候，TLV61048仍能穩定輸出12V / 200mA，工作持續時間大於40秒，從而極大提高了超級電容的利用率。



圖 2   TLV61048的輸入輸出特性@單節超級電容輸入



除了斷電上報時長以外，對PLC模(mo)塊(kuai)來(lai)說(shuo)另(ling)一(yi)個(ge)重(zhong)點(dian)是(shi)上(shang)報(bao)成(cheng)功(gong)率(lv)，升(sheng)壓(ya)變(bian)換(huan)器(qi)也(ye)同(tong)樣(yang)扮(ban)演(yan)著(zhe)重(zhong)要(yao)角(jiao)色(se)。在(zai)線(xian)路(lu)驅(qu)動(dong)器(qi)發(fa)射(she)期(qi)間(jian)，負(fu)載(zai)電(dian)流(liu)會(hui)有(you)瞬(shun)間(jian)快(kuai)速(su)跳(tiao)變(bian)
，而(er)升(sheng)壓(ya)電(dian)路(lu)環(huan)路(lu)響(xiang)應(ying)速(su)度(du)決(jue)定(ding)了(le)瞬(shun)時(shi)的(de)輸(shu)出(chu)電(dian)壓(ya)跌(die)落(luo)的(de)伏(fu)值(zhi)

，從(cong)而(er)影(ying)響(xiang)上(shang)報(bao)成(cheng)功(gong)率(lv)。

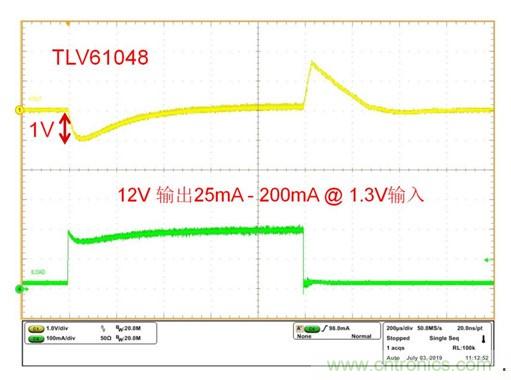

圖3展示了TLV61048的輸出瞬態響應特性曲線。在1.4V輸入

， 3.5uF輸出電容， 25mA到200mA負載跳變下，TLV61048輸出跌落僅0.96V，可以有效保證線路驅動器正常工作（THS6212的最低發射工作電壓為10V）。



圖 3   TLV61048的輸出負載動態響應特性



綜上所述
，無論從電路性能還是整體方案成本方麵考量，TLV61048都是PLC載波通信係統中升壓電路的不二選擇。
