小型低噪聲DC-DC轉換器MonoBK介紹

發布時間：2019-10-16 責任編輯：xueqi

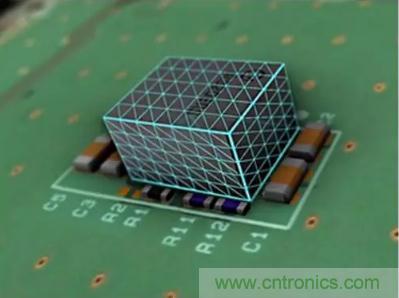

【導讀】除了產品，包括外置元件在內，村田還設計了尺寸小、噪聲低的DC-DC轉換器模塊MonoBK or Mono Block解決方案。村田的MonoBK解決裝置的空間問題。

DC-DC轉換器的簡介

DC-DC轉換器是一種將直流（DC）轉換（Convert）為直流（DC）的裝置。

配套的線路板上搭載的IC等，固有的工作電壓範圍各不相同，電壓精度要求也各異。

若用電壓不穩定的電源供電，會發生失靈等問題。因此，需要DC-DC轉換器轉換為必要的電壓，或者使電壓保持穩定。

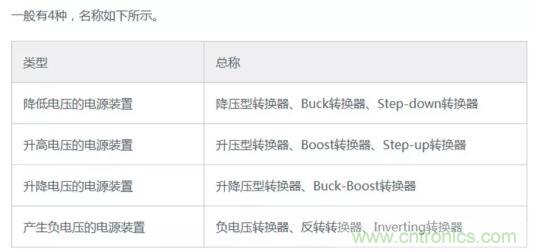

DC-DC轉換器的類型

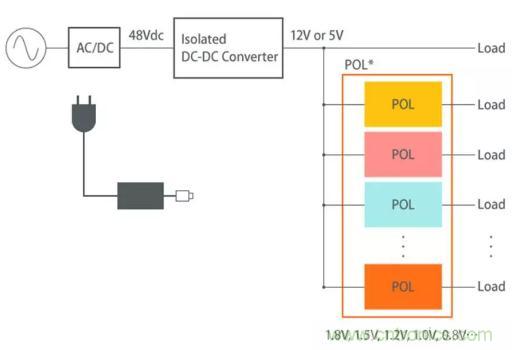

一般的電源配置

1. 什麼是POL？

POL的意思是緊挨著微處理器、DSP、FPGA、ASIC之類LSI（Large-Scale Integration：大規模集成）配置的DC-DC轉換器。

2. POL的趨勢

近年來，以5G和IoT為代表的大趨勢，使得基站和服務器等裝置，日益需要高速大容量處理。因此，由於處理的細微化，LSI的芯片性能日益提高。隨著處理的細微化，要求給LSI供電的電源電路降低電壓並增大電流。降低電壓後，可以防止LSI失靈，因此需要提高電壓精度並在負載變化時能夠高速響應。

此外，增大電流後，LDO變成開關電源，即使過去可以設計得既小型又簡易，現在也很難設計了。並且，因為LDO變成開關電源，還產生噪聲問題。由於此類原因，要求POL“電壓精度高、過載響應快、放射噪聲低及小型”。

選擇村田DC-DC轉換器

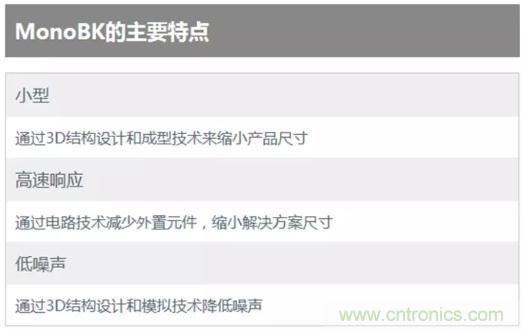

MonoBK的理由

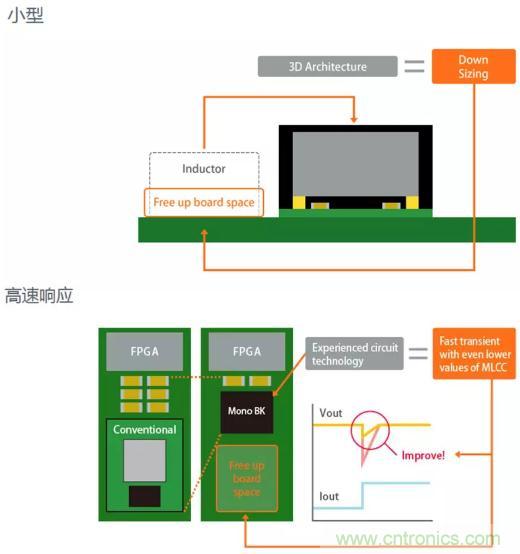

有助於節省電源占用空間

整體解決方案尺寸小

屬於支持狹窄空間和背麵安裝的薄型產品

設計簡單

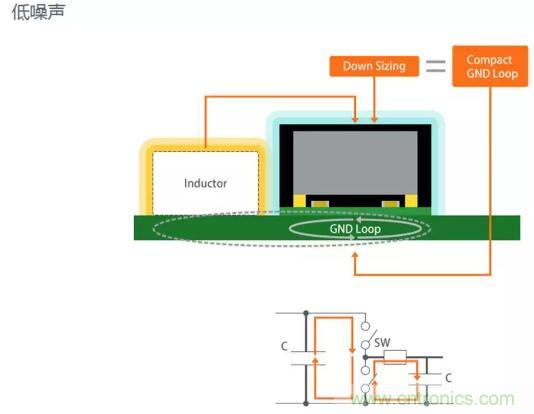

可以不要或減少濾波器

支持高溫動作

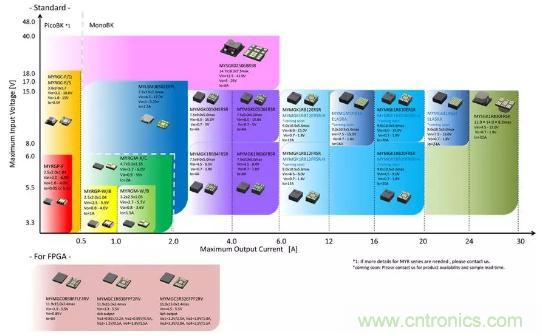

產品一覽

評估套件

要采購DC轉換器麼，點這裏了解一下價格!
