當5環電阻並非真的5環電阻時



我有時會收到這樣的問題——無法使用Digi-Key網站上的5環計算器來計算5環電阻的電阻值。



如下例所示：無論是將藍色還是黑色作為第一環，都無法正確地將這5環輸入5環計算器中。然而這時，可以使用4環計算器進行計算。藍色
、灰色、銀色
、金色。





這就出現了幾個問題。我如何確定電阻是4環還是5環？如果我的5環電阻實際隻是個4環電阻，那麼第5環表示什麼？

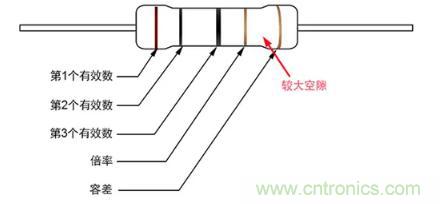

確que定ding電dian阻zu環huan數shu的de一yi個ge關guan鍵jian指zhi標biao是shi觀guan察cha各ge環huan之zhi間jian的de空kong隙xi。大da多duo數shu電dian阻zu公gong司si會hui先xian在zai倍bei率lv和he容rong差cha環huan之zhi間jian設she置zhi較jiao大da的de空kong隙xi

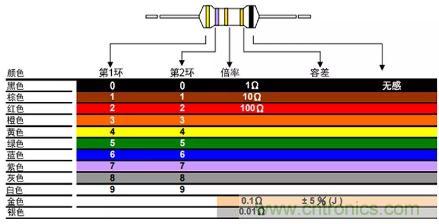

，然ran後hou在zai其qi他ta環huan之zhi間jian設she置zhi空kong隙xi。下xia麵mian以yiYageo供應的電阻為例，這是一個帶有特殊環的4環電阻。

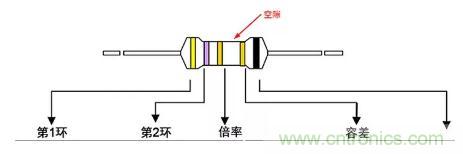

下麵是另一個由Bourns供應的5環電阻
，與上述電阻相似。盡管不是非常明顯，但你可以看到，倍率和容差環之間的空隙要稍大一些。





如果可以確定你的電阻為4環電阻，而你一定想知道第5個環表示什麼？這可能也有點複雜。

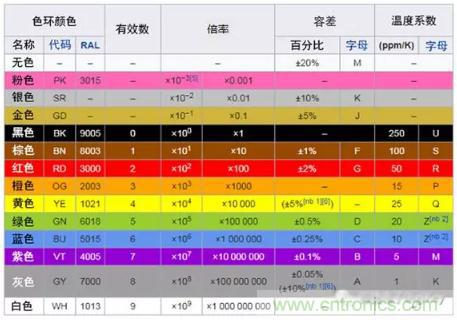

根據IEC 60062:2016的規定，標準顏色代碼可能表示溫度係數。





但這並不包括所有情況。例如，Yageo在某個係列中使用黑色第5環來表示無感。





嚐試識別所有顏色可以說是難上加難。如果是彩色的
，那很可能表示IEC 60062:2016中規定的溫度係數。如果你的第5環是黑色的
，你最好看一看該電阻廠商提供的規格書。



來源：Digi-Key
