LCE15P25JK替代IRF6215SPDF 傳導騷擾CE問題分析報告
發布時間：2018-10-09 責任編輯：wenwei
【導讀】場效應管MOSFET為壓控元件，廣泛應用於消費電子、電動交通工具、電源管理、工業應用、照明等領域。 MOSFET隻要加到它的壓控元件所需電壓就能使它導通，它的導通就像三極管在飽和狀態一樣，導通結的壓降最小，這就是經典的開關作用，用場效應管MOSFET作開關還能減少功耗，開關特性較好。
雷卯推出的LCE15P25JK可替代IR品牌的IRF6215SPDF，但客戶在使用中出現問題，針對客戶出現的問題，雷卯品管部做出分析並提出解決方案。
客戶反饋：使用LEIDITECH品牌LCE15P25JK替代IR品牌的IRF6215SPDF,會出現CE問題即傳導騷擾，這個MOSFET LCE15P25JK是串在電源正極上作開關用的，就是會造成電源線上的電源質量出問題，進而會導致同一電源上接的其他設備工作不正常。
解剖分析：
兩個產品電性參數隻有Vth不同，LEIDITECH品牌LCE15P25JK的Vth是5.7V就完全開啟，IR品牌的IRF6215SPDF的Vth是8V-9V以上才會開啟。
客戶的Vgs固定-10V不變，已經高於5.7V。
初步認為是電壓開啟太早造成影響。

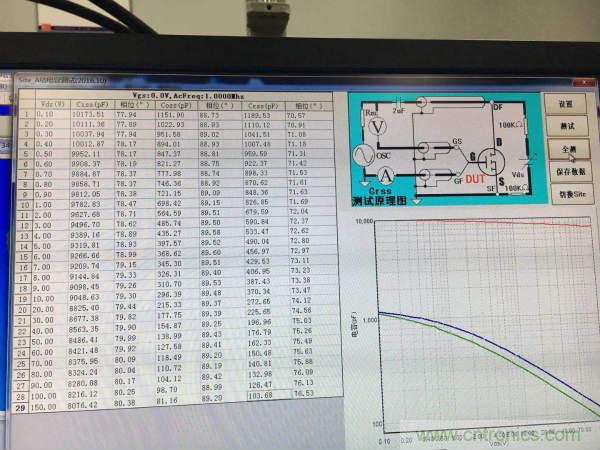

如下是分析圖表:
IR品牌的IRF6215SPDF
LEIDITECH品牌LCE15P25JK
解決辦法：
1. 技術開版設計符合要求的MOS型號，技術上不難，但開版費用高，市場用量支撐不了成本。舍棄此方法。
2. 客戶降低驅動電壓，經過商量，客戶可以降低驅動電壓。最優方案。
