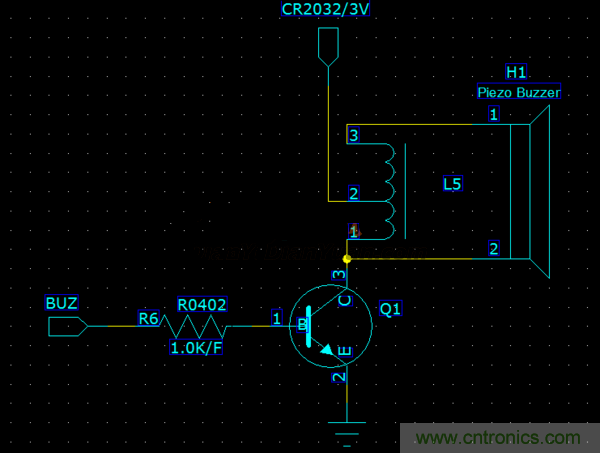

在本例中使用了壓電陶瓷蜂鳴片的驅動電路
，因為用紐扣電池才3V，所以增加了一個三腳升壓電感
，驅動波形為5.1Kz方波（電路如下圖1）。


那麼問題來了，升壓電感工作需要遵循什麼原理去進行設計

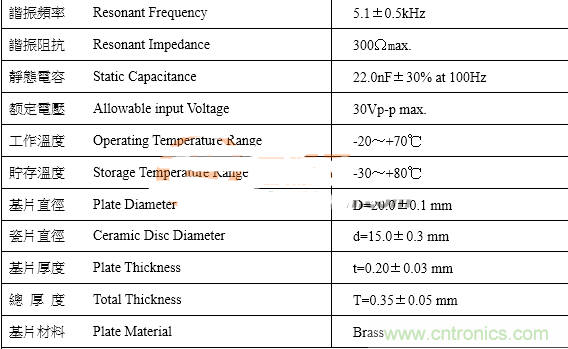

？是否可以按照諧振來進行。升壓電感選用的參數如圖2，工作時候驅動電流接近30mA，已是紐扣電池承受極限。那麼在進行參數設計時有沒有一些依據
？比如前後的紮數比、電感比、次級的電感值等。


用於蜂鳴器的升壓電感匝數比（其中還包括磁通率和工作頻率決定）
，和諧振頻率有很大關係，（頻率越高電感變比就越高
，相對高頻而言）。

根據多年的經驗，如果是以上的電路使用建議出口蜂鳴器配套的電感6*8mm，使用3V紐扣電池供電大概在20mA左右。關於蜂鳴器使用的電感要求很高，牽涉到驅動電壓，工作電流
，聲音大小和安裝尺寸及熱性能問題和線徑匝數比。

benwenjieshaoleyadiantaociqudongdianyuanzhongdeshengyadianganxiangguanzhishi，binggenjushililaibangzhudajiajinxinglijie。duishengyadiangandezunxunyuanlijinxingshuli

，xiwangdajiazaiyueduguobenwenzhihounenggouyousuoshouhuo。
