有些應用需要寬鬆的輸出調節功能以及不到20mA的電流。對這樣的應用來說，采用分立組件打造的線性穩壓器是一種低成本高效益的解決方案（圖1）。而對於具有嚴格的輸出調節功能並需要更大電流的應用，則可使用高性能的低壓差線性穩壓器（LDO）。

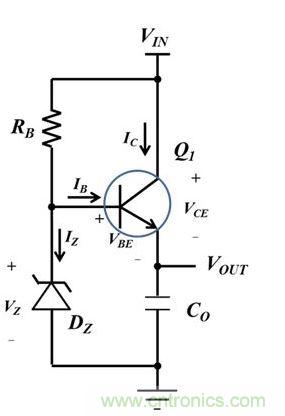

圖1：簡單的串聯穩壓器。



有兩個與圖1suoshidianluxiangguandeshejitiaozhan。diyigetiaozhanshiyaotiaojieshuchudianya，diergetiaozhanshiyaozaiduanlushijianzhonganranwuyang。zaizhepianwenzhangzhong，bizhejiangtaolunruheyongfenlizujianshejiwenjiandexianxingwenyaqi。



下麵是一個用來給微控製器供電的示例：



·輸入範圍：8.4V至12.6V。



·輸出範圍：1.71V至3.7V。



·最大負載電流：Io_max = 20mA。





NPN雙極型晶體管Q1是最重要的組件。筆者首先選擇了這種器件。該晶體管應符合下列要求：



·集電極至發射極和基極至發射極的擊穿電壓應超過最高輸入電壓Vin_max。



·集電極最大允許電流應超過最大負載電流Io_max。



除chu了le這zhe兩liang項xiang基ji本ben要yao求qiu之zhi外wai
，使shi用yong具ju有you備bei選xuan封feng裝zhuang的de組zu件jian也ye是shi一yi個ge好hao主zhu意yi。當dang涉she及ji到dao功gong耗hao時shi，擁yong有you這zhe種zhong靈ling活huo性xing將jiang會hui簡jian化hua以yi後hou的de設she計ji過guo程cheng。筆bi者zhe為wei這zhe種zhong應ying用yong選xuan擇ze了le具ju有you備bei選xuan封feng裝zhuang和he不bu同tong額e定ding功gong率lv的deNPN晶體管。



下麵是筆者所用NPN晶體管的關鍵特性。



當IC = 50mA時：



直流（DC）電流增益hFE = 60
；



集電極-發射極最高飽和電壓VCEsat = 300mV；



基極-發射極最高飽和電壓VBEsat = 950mV。





輸出電壓等於反向齊納電壓VZ減去該晶體管基極至發射極電壓VBE。因此，最低反向齊納電壓應符合下述要求（方程式1）：

（1）



對於這種應用，筆者選用的一個測試條件是IZT = 1mA，並選擇了一個具有以下特性的齊納二極管：



當Vo_min = 1.71V且VBE_max= 0.95V時，Vz_min應大於2.65V。



當反向電流IZT = 1mA時，最低反向電壓VZ_min = 2.7V。



當反向電流IZT = 5mA時
，最高反向電壓VZ_max = 3.8V。





電阻器RB可為齊納二極管和晶體管基極提供電流。在運行條件下，它應提供足夠的電流。齊納二極管反向電流IZ應大於1mA，正如筆者在“齊納二極管Dz的選擇”部分所討論的。方程式2可估算出運行所需的最大基極電流：

（2）



其中Hfe_min = 60。因此，IB_max ≈ 0.333mA。



方程式3可計算出RB的值。筆者使用了一個具有1％容差的電阻器。

（3）



故此
，RB應小於4.26kΩ。筆者使用了一個具有4.22kΩ標準值的電阻器。



當負載電流為零時，輸出電壓達到最大值。當1mA ≤ IZT ≤ 5mA時
，VZ最大值為3.8。VBE(on)應大於0.1V，這樣該穩壓器的輸出就能符合要求。此外，筆者還添加了一個虛擬負載電阻器
，以便在無負載條件下汲取集電極電流。



圖2顯示

，VBE(on)可作為集電極電流IC的函數。當IC = 0.1mA時，VBE(on) 大於0.3V。

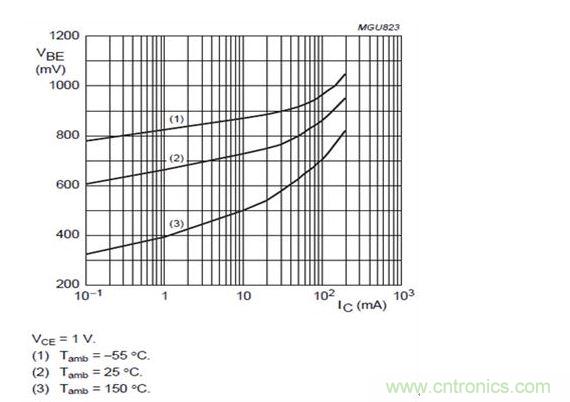

圖2：基極-發射極導通電壓與集電極電流



方程式4可計算出該虛擬電阻：

（4）



筆者將一個36kΩ的電阻器添加到了該電路
，如圖3所示。

7

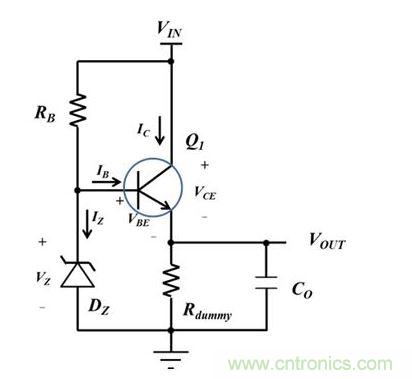

圖3：具有虛擬負載電阻器的串聯穩壓器





圖3所示電路的輸出對地短路將產生較大的集電極電流。一項PSPICE仿真結果表明，集電極電流可高達190mA，見圖4。

8

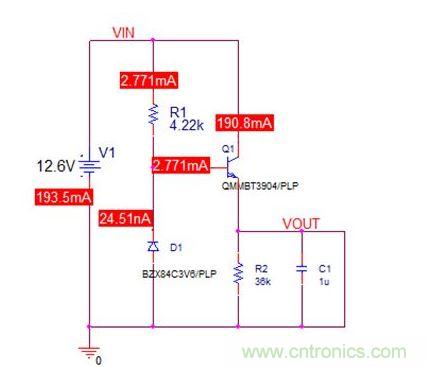

圖4：短路仿真結果



晶體管Q1的功耗是2.4W。沒有能應對該功耗的封裝。



為了限製短路電流
，筆者添加了一個電阻器RC（從VIN到晶體管Q1的集電極），如圖5所示。

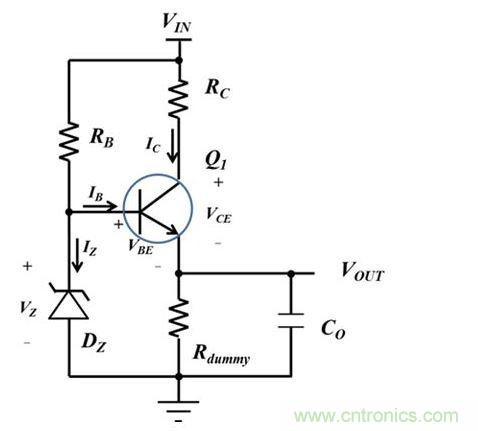

圖5：具有限流電阻器的串聯穩壓器



電阻器RC將會滿足輸出調節要求，並能在短路事件中耗散功率。筆者可計算出RC的值：

該功耗約為0.56W。筆者選擇了一個1W
、270Ω的功率電阻器。對於RC短路功耗更高的應用，您可把多個電阻器串聯以分擔功耗。





就電阻器RC而言
，在具有最大輸入的短路事件中會發生最壞情況下的功耗。采用方程式6

，可計算出最大功耗為0.59W。



就晶體管Q1而言，因為有限流電阻器RC，所以在短路事件中不會發生最壞情況下的功耗。在正常運行期間Q1的功耗是集電極電流的函數，如方程式7所示：

圖12



（7）



當滿足下列條件時，會發生最壞的情況：



VIN = VIN_max



VO = VO_min



IC = (VIN_max – VO_min)/(2×RC)



因此
，Q1的最大功耗為（VIN_max – VO_min）2/（4×RC）。在本示例中，它是110mW。筆者選擇了一種額定功率為350mW、采用SOT23封裝的小外形晶體管。



至於RB的最大功耗

，在具有最大輸入的短路事件中會發生最壞的情況。跨RB的電壓等於輸入電壓減去VBE(sat)。最大功耗估計為38mW。



在這篇文章中，筆者描述了具有分立組件的穩健低成本線性穩壓器的設計準則。
