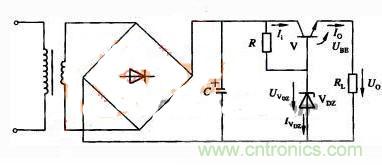

如圖1所示
，用三極管V代替圖8.2中的限流電阻Ｒ，就得到串聯型三極管穩壓電路。在基極電路中，VDZ與Ｒ組成參數穩壓器。

工作原理

按圖1連接電路，檢查無誤後，接通電路
；

保持輸入電壓Ui不變
，改變RL
，觀察U0；

保持負載RL不變，改變UL，觀察U0；

結論：輸出電壓U0基本保持不變。

該電路穩壓過程如下：

（１）當輸入電壓不變，而負載電壓變化時
，其穩壓過程如下：

（２）當負載不變，輸入電壓U增加時，其穩壓過程如下：

（３）當UI增加時

，輸出電壓U0有升高趨勢，由於三極管T基極電位被穩壓管DZ固定，故U0的增加將使三極管發射結上正向偏置電壓降低
，基極電流減小
，從而使三極管的集射極間的電阻增大，UCE增加，於是，抵消了U0增加，使U0基本保持不變。

可ke以yi看kan到dao
，本ben文wen當dang中zhong介jie紹shao的de串chuan聯lian穩wen壓ya三san極ji管guan電dian路lu雖sui然ran能neng夠gou實shi現xian較jiao好hao的de穩wen壓ya作zuo用yong，但dan卻que存cun在zai一yi個ge缺que點dian
，那na就jiu是shi在zai電dian路lu當dang中zhong的de控kong製zhi靈ling敏min度du過guo低di
，這zhe就jiu導dao致zhi了le其qi穩wen定ding性xing能neng可ke能neng較jiao差cha，這zhe一yi點dian是shi設she計ji者zhe們men需xu要yao隨sui時shi注zhu意yi的de。
