同步整流旨在通過用低導通電阻的MOSFET代替常規的肖特基二極管進行整流來減小損耗
，提升能效。以5 V應用為例，使用肖特基二極管整流將產生0.3 V的導通壓降
，而同步MOSFET的導通壓降低於0.1 V，從而實現更高能效。



　　　

當前市場上的同步整流控製器存在很多局限性：

　　　

功能單一

，應用場合有限：隻適用於某一拓撲而不涵蓋大多數拓撲，如隻適用於反激(Flyback) 或LLC而不適用於正激(Forward)
；隻適用於某一工作模式而不涵蓋大多數模式，如隻適用於非連續導通模式(DCM)、準諧振(QR)，而不適用於連續導通模式(CCM);



由於延遲導通和提前關斷整流管的時間過長，且導通和關斷門限無法編輯，因而無法最大限度提升能效。

　　　

安森美半導體的NCP4305突破上述局限，適用於Flyback
、LLC、Forward等大多數主流拓撲

，以及QR、DCM
、CCM等多種工作模式


，提供強大的8  A/4 A汲極/源極驅動能力，更短的導通延遲和提前關斷，而且導通和關斷門限可調，有效提升係統能效。



　　　

NCP4305是NCP4303/4的升級版，支持高達1 MHz的工作頻率，提供大電流門驅動器及高速邏輯電路，用於為同步整流MOSFET提供時序恰當的驅動信號。由於其新穎的架構
，能在任何工作模式下使同步整流係統保持高能效。工作電壓高達36 V，外部可調節的最小導通和關斷時間幫助解決由印製電路板 (PCB) 布線及其它寄生元件導致的諧振問題
，從而提供可靠及無噪聲的工作。典型值12 ns的極短關斷延遲時間使同步整流MOSFET導電時間延至最長，從而提升SMPS能效。零電流檢測(ZCD) 引腳耐壓能力高達200 V
，允許在Flyback應用中將CS輸入直接連至MOSFET漏極。該器件使用開爾文連接法以實現滿載時的高能效
，采用輕載檢測架構以降低輕載時的功耗。NCP4305的其它特性還包括：門極驅動自適應、精密的真正次級 ZCD
、超低瞬態電流(50uA) 、低啟動電流和低待機電流等等。該器件的顯著優勢是能工作於深度CCM狀態中，且極大地改善輕載能效。

　　　

NCP4305可采用SOIC-8、DFN8和WDFN8三種封裝。MIN_TOFF 和MIN_TON引腳通過連接電阻到地

，調節最小關斷和最小導通時間。LLD引腳用於在輕載時調節驅動器鉗位電平，或關斷驅動器。DRV引腳是同步整流MOSFET的驅動器輸出。CS(電流采樣檢測)引腳用於檢測電流是否流過同步整流MOSFET。TRIG/DIS引腳提供超快關斷輸入，用作在CCM應用中關斷同步整流MOSFET以提升能效，當上拉超過100 us時激活禁用模式。

　　　

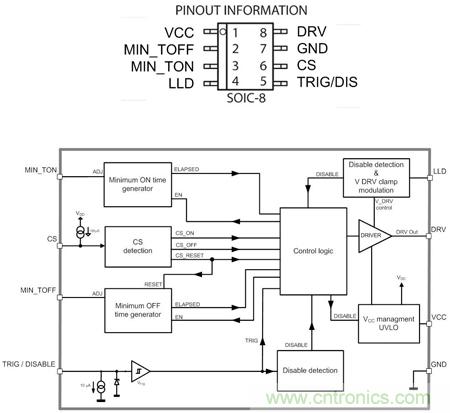

圖1. NCP4305引腳配置圖(上)和內部電路架構(下)

　　　

安森美半導體提供A
、B、C、Q四個版本的NCP4305，其中A、C版本可用於氮化镓(GaN)的驅動，Q版本具有設置最大導通時間的功能。



　　　

圖2為NCP4305的典型應用原理圖。在LLC應用中，由於次級端有兩個MOSFET
，且工作時序不同，所以需要兩個NCP4305分別控製。NCP4305主要用於次級端回路(即負端)，但也可置於次級輸出的正端。當置於正端時
，必須額外添加輔助線圈為SR控製器提供電源

，並添加一些元件到LLD電路中。

　　

　

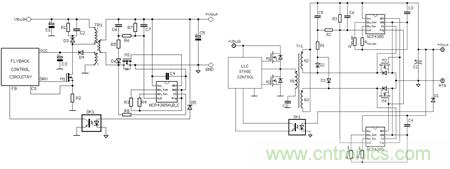

圖2. NCP4305 Flyback或QR應用原理圖(左)和LLC應用原理圖(右)



　　　

CS_OFF比較器是非常精密的真正的零比較器，通過同步整流將係統能效提升至最高。NCP4305的CS腳和SR MOSFET(M1) 之間的電阻用來調節關斷電流。當CS腳電壓低於VTH_CS _ON閾值時，M1 導通；當CS腳電壓高於VTH_CS _OFF閾值時，M1關斷。

　　　

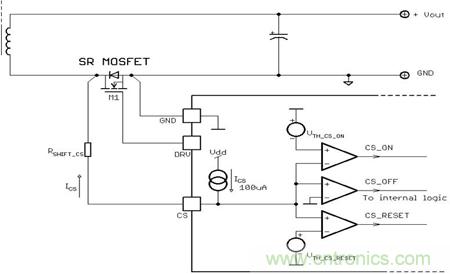

圖3. 電流檢測功能原理圖

　　　

由於在GND端和CS端之間不僅包括M1的導通電阻
，還包括M1 管腳、PCB布線產生的寄生電感
，而寄生效應會導致電流信號發生變化，從而導致驅動器在電流降至0前提前關斷，能效降低。為減小寄生效應
，M1管的封裝方式及PCB布線至關重要：GND引腳必須接至M1的源極
，CS引腳必須接至M1的漏極，M1管盡量采用SMT封裝。

　　　

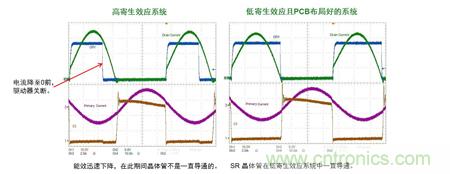

圖4.  寄生效應影響電流檢測



　　　

NCP4305可設置最小導通和最小關斷時間
，從而屏蔽由於同步整流管導通和關斷瞬間導致的噪聲。由於寄生效應，同步MOS管導通瞬間會產生電壓噪聲。最小的導通時間設置將避免比較器錯誤地關斷同步MOS管。同步MOS管關斷瞬間會產生電壓噪聲，且在DCM的退磁階段產生振蕩。最小關斷時間能夠屏蔽噪聲並防止同步MOS管錯誤地開通。當CS壓降低於CSTH_RESET閾值時，最小關斷時間有隨時重啟的特性。這種特性，適合於應用在DCM工作模式。



　　　

NCP4305的TRIG引腳用來控製SR的驅動輸出，也可用來與係統同步。隻有當TRIG腳電平低於閾值電壓且最小關斷時間達到以後

，SR驅動才會正常工作。在受寄生效應幹擾的係統中，該器件啟動進行自同步，這自同步特性提供靈活的控製功能。



　　　

在CCM應用中，當初級端MOS管導通時
，通過隔離驅動器強製使次級端MOS管關斷；當初級端MOS管關斷， TRIG腳功能使次級端MOS管導通。這種交替導通特性大大提高係統能效。如圖5所示，無觸發功能的初級端和次級端驅動信號交疊的時間為40 ns，遠大於帶觸發功能的12 ns，也就是說，觸發功能將縮短延遲時間，從而降低損耗。

　　　

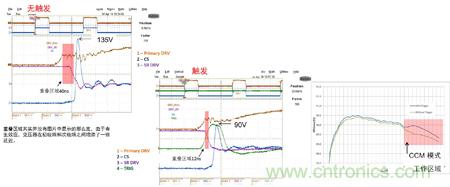

圖5. 觸發功能在CCM中提升能效



Q版本最大導通時間功能使QR控製器工作在CCM模式

　　　

QR控製器可代替觸發功能。通過添加一些元件增添最大導通時間設置功能，可使QR控製器強製工作在CCM模式。當最大導通時間超過設定值，提前關斷SR晶體管(仍有一些電流流過次級端電路)。關斷SR晶體管的信息被小信號變壓器轉移到產生偽ZCD狀況的初級端，所以QR控製器可在次級端電流消失前轉向初級晶體管，最終進入CCM模式，這使變壓器可轉換比在DCM模式更多的能量，為QR帶來最大峰值功率優勢
，可大大提升重載時的能效。



　　　

同步整流係統用於SMPS應用時

，可大大提升係統在重載或滿載時的能效。然而，在輕載或無載條件下，SR MOSFET和SR控製器會產生功耗。NCP4305的自適應驅動器鉗位電壓特性可使輸出電壓隨負載而變化

，從而優化輕載和無載條件下的能效。輸出電壓可通過LLD引腳從0調至其最大電壓。在Flyback應用中，LLD電路用於間接測量輸出功率，並據此調節驅動器輸出電壓或進入禁用模式；在LLC應用中
，LLD電路用於測量跳周期模式的占空比

，並據此改變驅動器輸出電壓或進入禁用模式。
