首先，先從連續通導的buck電路圖開始進行。

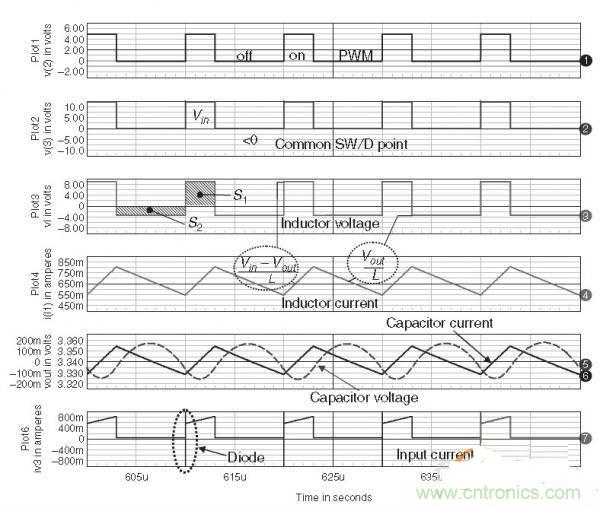

在圖1中，plot1為PWM波形
，plot1至plot3是電感電流在CCM模式下的波形。後麵我們將對其中的各個電路提出相應的問題，並進行解答。

[page]

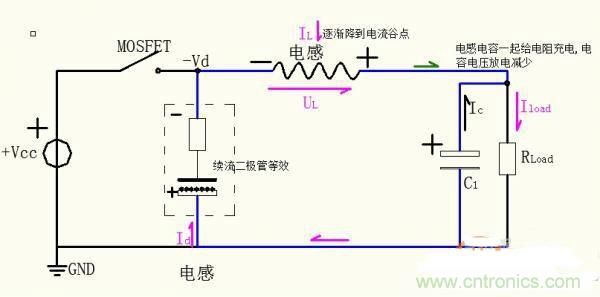

可能有的朋友會對圖2產生懷疑，因為這似乎並不是人們所熟悉的二極管續流等效電路。實際上，MOSFET斷開
，產生續流通路，PN結電荷發生變化，如將其看成一個等效電容，則為上負下正的一個部件。最終電感電流釋放到穀點，穀點末期（0-至0+時刻）電容替代電感為負載提供能量
，此時電感還以電磁能方式保存有能量（因為電感如果再放電

，電容的電壓顯然要高過電感，變成電容還要給電感充能了。但那種現象是不可能的；因為Vin來了。如果Vin沒來，而電感能量繼續下降到0，不再輸出能量，此時因為二極管和開關的分布電容引起震蕩
，但對於CCM來說
，震蕩時間不存在）這個瞬間過於太短暫


，馬上轉到下一階段（圖3）。

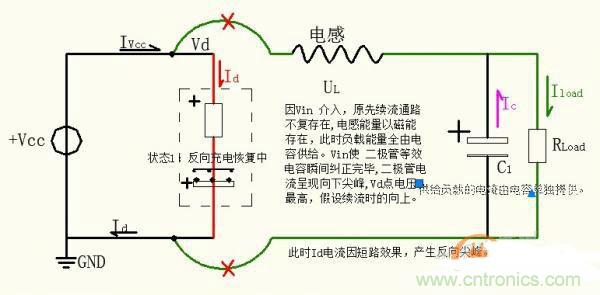

MOS管開通時電感中不存在電流？僅有電流短路而不存在分布電感如何產生反向尖峰？

因為MOS管閉合瞬間（又一個0-到0+的瞬間）
，因為二極管因正向導通，等效結電容上方聚集滿載流子，當外電場Vin接入時
，因電荷異性相吸導致PN結電容變回中性，緊接著二極管PN結等效結電容電荷變成上正下負（下麵多載流子）。二極管除去正向因導通而注入的電荷，然後反向充電至阻斷狀態，這個時間就是trr反向恢複時間，在二極管恢複之前，它呈現短路行為。

因為短路Vd負向電流很大

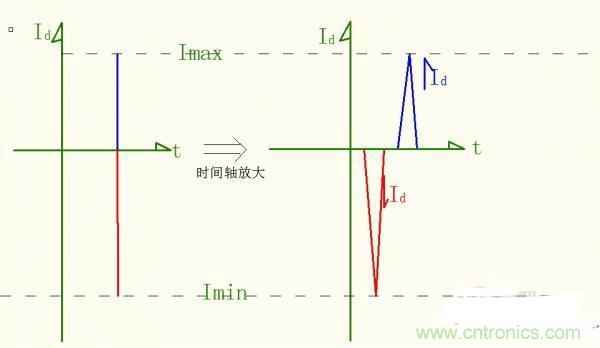

，相當於脈衝，如圖5紅色部分所示。


“短路”的最終結果

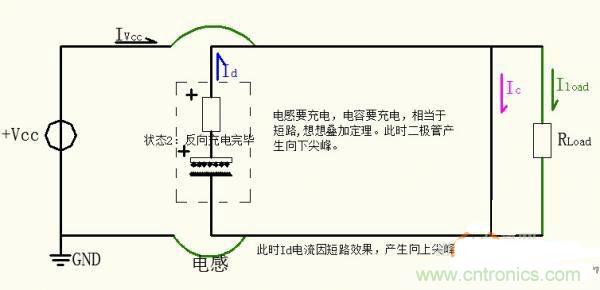

有的朋友可能看不懂圖4中的電路
，下麵就對這種電路進行一下講解。因為“短路”的最終結果，Vcc的電壓跟二極管結電容電壓相等，對電感電容進行充電
，那麼電容
、電感、二極管結電容跟Vcc結電容處吸取能量，類似於LC串聯諧振時候。二極管結電容跟Vin除了要供應負載的電流能量，還要供應電感電容充電的能量。二極管結電容所示的能量如圖5藍色部分。

肖xiao特te基ji二er極ji管guan由you於yu結jie構gou上shang特te殊shu，所suo以yi需xu要yao設she計ji者zhe們men特te別bie注zhu意yi。肖xiao特te基ji二er極ji管guan的de結jie構gou為wei金jin屬shu半ban導dao體ti，完wan全quan可ke以yi理li解jie為wei有you正zheng負fu極ji特te性xing的de電dian解jie電dian容rong，本ben文wen中zhong的de二er極ji管guan就jiu可ke以yi理li解jie為wei電dian容rong。區qu別bie僅jin僅jin存cun在zai於yu運yun行xing機ji理li上shang。肖xiao特te基ji二er極ji管guan是shi電dian荷he中zhong和he，PN結效應。而電容是電容效應，通過電容放電。至於說分布電感產生的反向尖峰，由於短路能量太大
，可以忽略不計。
