網友求助:沒有零電壓導通會導致炸管嗎?
發布時間:2015-08-19 責任編輯:sherry
【導讀】用DSP芯片做一款逆變器,DSP芯片是TMS320F2812,逆變橋用的是全橋,打算用DSP實現相移全橋控製。現在遇到的問題是不能實現零電壓導通,另外加400V電壓時功率開關管炸管。遇到點問題,跪求大家解惑。
各位大俠,本人後學末進,試製一款電源,遇到點問題,跪求大家解惑。
用DSP芯片做一款逆變器,DSP芯片是TMS320F2812,逆變橋用的是全橋,打算用DSP實現相移全橋控製。現在遇到的問題是不能實現零電壓導通,另外加400V電壓時功率開關管炸管。

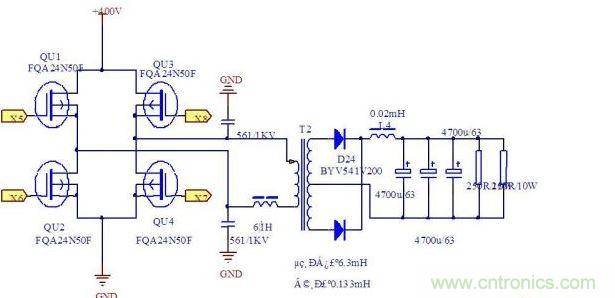

原理圖如下:

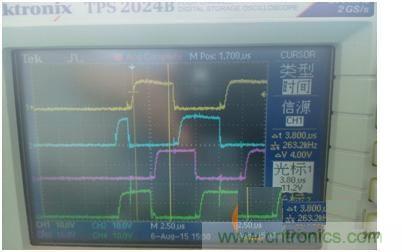

上電初始時刻加在功率開關管上的驅動波形如下所示(死區時間為500ns,相移角度我現在給的是定值2.4μs)

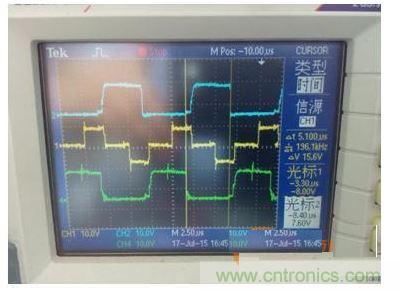

目前我的測試QU3,QU4和變壓器一次側電壓波形如下所示(電源未加400V,加的是12V小電壓)。理論上QU3截止時,應形成諧振,使QU3QU4連接點電位迅速將到“零”,QU4零電壓導通。
