電源係統設計

　　

TPS54350是具有內部MOSFET的高效 DC/DC轉換器，連續輸出電流為3 A時，支持輸入電壓範圍為4.5～20V，可使設計人員直接通過中壓總線(而非依賴額外的低電壓總線)為DSP
、FPGA和微處理器供電。TPS54350構成的DC/DC轉換器效率高達90%以上
，非常適用於低功耗的液晶顯示屏、監視器
、液晶電視機

、硬盤驅動器、視頻圖像卡以及9V或12V牆式適配器的負載穩壓裝置。TPS54350的輸出電壓可調低至0.891V(精確度為1%);PWM 頻率固定為250kHz、500kHz或250～700kHz的可調節範圍，還具有完善的保護功能。因此，TPS54350符合係統設計要求。

　　

1 TPS54350引腳功能

　　

VIN：電壓輸入引腳，範圍為4.5～20V，必須旁路連接一個低等效串聯電阻(ESR)的10μF陶瓷電容器。

　　

UVLO：欠壓閉鎖輸出。

　

PWRGD：開漏輸出。該引腳為低電平時，表示輸出低於期望的輸出電壓值。

　　

RT：頻率設置引腳。在RT引腳與模擬地(AGND)之間接一個電阻器來設置轉換頻率。將RT引腳與地連接或是懸空，可以來得到一個內部的備選頻率。

　　

SYNC：雙向I/O同步引腳，當RT引腳懸空或置低時
，SYNC為輸出;當它與一個下降沿信號連接時

，亦可作為一個輸入端口來同步係統時鍾。

　　

ENA：使能引腳
，低於0.5V時，芯片停止工作;懸空時被使能。

　　

COMP：誤差放大器輸出。

　　

VSENSE：誤差放大器轉換節點，基準電壓值。

　　

AGND：模擬地
，內部與感應模擬地電路連接。與PGND和PowerPAD連接。

　　

PGND：電源地，與AGND和POWERPAD連接。

　　

VBIAS：內部8.0V偏置電壓，引腳要接一個0.1μF的陶瓷電容。

　　

PH：相位，與外部LC濾波器連接;

　　

BOOT：在BOOT引腳與PH引腳之間連接一個0.1μF的陶瓷電容。

　　

2 電路分析

　　

① 輸出電壓可調

　　

TPS54350的輸出電壓是可調的
，如圖1所示，通過改變電阻R2 的值來得到期望的輸出電壓值。R2的計算公式為：R2=(R1×0.891)/(V0-0.891) (1)

　　

圖1中的輸入電壓為12V，為得到3.3V的輸出電壓，將R1取一定值1kΩ，此時根據公式(1)計算可得，R2=374Ω。

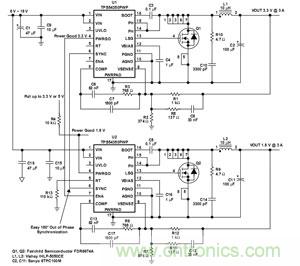

圖1 12V轉3.3V/1.8V典型電路

　　

表1為當R1為10kΩ時，幾種輸出電壓下R2的推薦值。



同理，要得到1.8V的輸出電壓，將R12取1kΩ

，則R7應為976Ω。







根據以上設計我們可以得知，TMS320DM6437來實現電源係統，可根據環境的變化而采用不同的算法和參數，從而使紅外熱像儀穩定。
