經驗分享:隻需4步搞定BUCK電路降壓儲能沒問題
發布時間:2015-04-28 責任編輯:sherry
【導讀】本篇文章較有針對性的對BUCK電路中降壓儲能電感的計算方法進行了分步講解,通過對實例的4步計算幫助大家進行理解,並對紋波電流的問題進行了補充說明,希望大家在閱讀過本篇文章之後能夠有所收獲。
熟悉電子電路設計的朋友肯定都對BUCK電路非常熟悉。在BUCK電路當中電感的位置非常重要,是不可或缺的。因此對BUCK電感的計算也衍生出了很多的問題。本文在舉例的基礎上,通過簡單的4步計算來對BUCK電路中降壓儲能電感計算方法進行了演示,希望能對大家有所幫助。

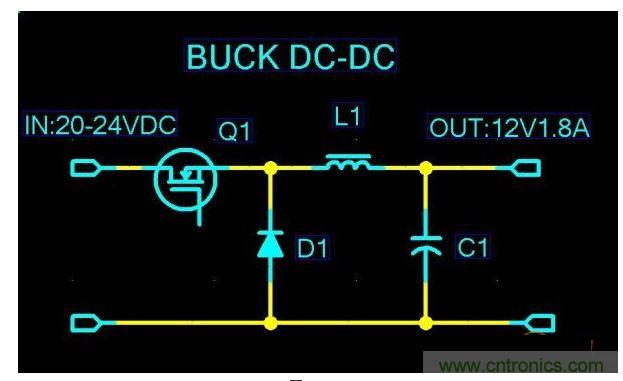

圖1
如圖1所示,輸入20-24VDC,輸出12V1.8A,頻率Fs=250KHZ,下麵根據給出的條件來計算儲能電感值。
第一步:電感最大峰值壓降VL=Vinmax-Vo=24V-12V=12V
第二步:壓比Vd=Vo/Vinmax=12V/24V=0.5
第三步、紋波電流^I=Io*0.3=1.8A*0.3=0.54A
第四部、儲能電感值Lmin=VL*Vd/(^I*Fs*1000);Lmin=[12V*0.5/(0.54A*250KHZ*1000)]*1000000
Lmin=44.4uH(取標稱值47uH)
通過上麵簡單的幾步,就可以完成對降壓儲能電感的計算。從第三步中可以看出紋波電流是輸出電流的0.3倍。這是因為電感電流紋波係數為0.1~0.3,紋波係數越小,對濾波電容要求越低,同時磁滯損耗也越小。一般不能隨便采用大體積的電感器,在電流紋波係數0.1~0.3的情況下,電感峰值電流僅為輸出直流電流的1.1~1.3倍,飽合電流達到額定輸出電流的1.5倍。
