對於給定功率水平，FDA可實現最佳性能

，但合適的FDA並不是總能找到。不過，單通道和雙通道運算放大器的選擇範圍更廣，可用來構建定製前端。 benwenzhizaijieshaobutongdepeizhi，taolungezhongpeizhideyongfahelibi，danbingbushejixuanzeshidangdefangdaqijizhoubianwuyuanyuanjiandengxijie，yinweihouzhexushijutiqingkuangerding。

單端/偽差分輸入ADC

單端/偽差分ADC常常是低分辨率或低性能轉換器，提供簡單的低功耗信號鏈，隻有一條信號路徑。 但是，它並不具備差分輸入的噪聲抑製能力或額外信號擺幅。

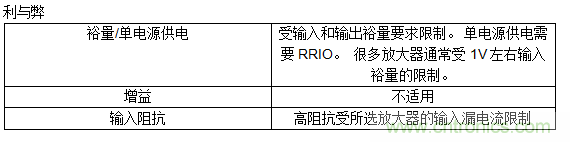

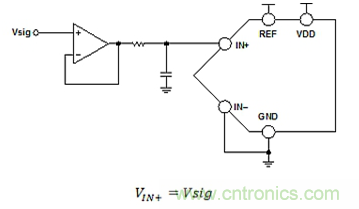

單位增益驅動器

這是一種純粹的ADC驅動功能，無信號調理。 當前一級的驅動能力不夠時
，它為ADC提供高輸入阻抗。 這種配置的噪聲和功耗最低，因為沒有附加電阻。 在單電源應用中，信號擺幅可能會受輸入或輸出放大器裕量要求的限製。 對於差分輸入，可利用兩個單位增益驅動器來實現高阻抗輸入。

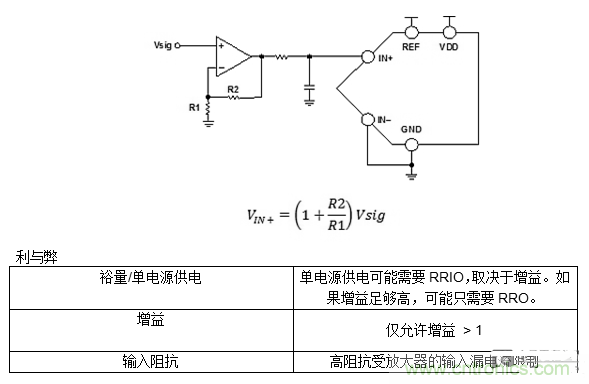

同相配置

允許給輸入信號增加增益。 應注意，增加增益引起的放大器帶寬降低並不影響驅動ADC輸入。 這對所有配置都是如此。

[page]

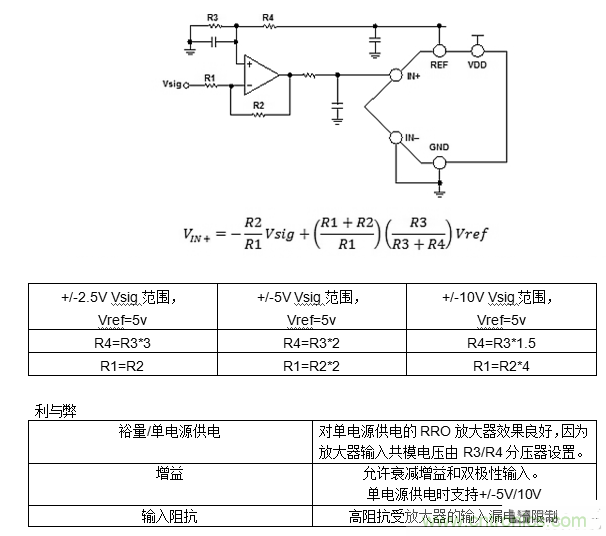

通過R2/R1衰減
，支持輸入電壓範圍超出放大器電源電壓。 這可以用於標準工業+/-10V IO。 放大器輸入共模電壓由R3/R4分壓器從基準電壓獲得。 設置適當的R3/R4比值，以將信號電平轉換到ADC共模電壓Vref/2。 常見比值參見下表。 ADC輸入端出現的信號反相
，這可以通過數字方式來糾正。


全差分輸入ADC

全差分輸入ADC提供更高的分辨率和性能，但信號鏈也更為複雜，功耗會增加。 差分信號鏈提供更好的噪聲抑製能力和更大的信號擺幅（為單端ADC的兩倍）。 多數差分單極性ADC要求將輸入共模設置為Vref/2，以使信號擺幅最大。 這可能需要對輸入信號進行電平轉換。

單端至差分轉換

這是差分ADC需要使用的最常見配置之一，因為傳感器輸出是單端信號，或者前一級是儀表放大器。 以下配置顯示了執行單端差分轉換的不同方法及其利弊。

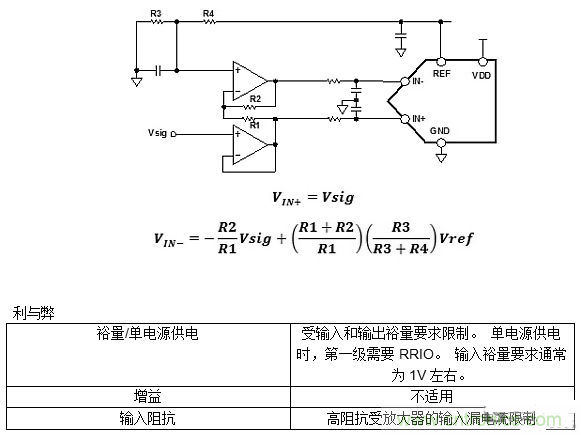

高阻抗情況下的單端差分轉換

此電路可在需要高輸入阻抗的情況下執行單端差分轉換
，但裕量要求會提高。 該配置中
，R1=R2，R3=R4
，Vsig範圍是0-Vref。 將R1連接到Vsig而不是第一個放大器的輸出端，可以降低噪聲
，並使IN+與IN-之間的相位延遲匹配得更好。 其代價是R1值會設置一個阻性輸入。

[page]

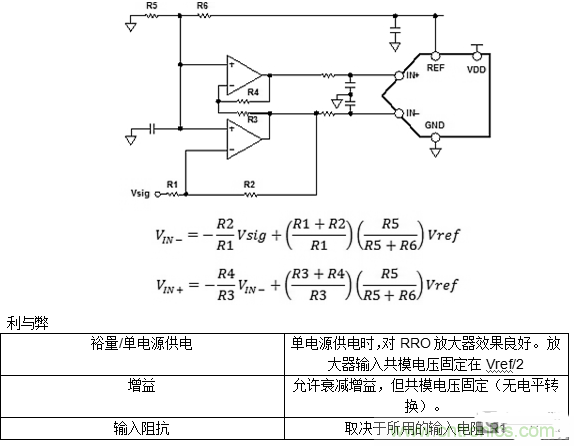

單電源情況下的單端差分轉換

對於單電源，可以利用軌到軌輸出(RRO)放大器實現單端差分轉換
，對裕量的影響極小。 其代價是阻性輸入。 該配置中，R1=R2，R3=R4，R5=R6，輸入範圍是0-Vref。
