低質濫造的電源產品還有一個共同點--內部各種偷工減料，重要電子元器件能省就省。於是，為了更加直觀體現出電源偷工減料之危害性，筆者萌發出了一個想法：把一顆高品質PC電源內部某些元器件“摘掉”的話，它的整體性能會有什麼變化呢？

　　

那麼問題又來了
，該摘掉哪個元器件呢？整流橋、主控模塊、主電容
、變壓器這些肯定不能動，各種MOS管也是必不可少。思來想去，我們隻能拿EMI模塊開刀了
，畢竟很多廉價電源的EMI模塊經常性玩消失

，這樣做也正好可以印證一下電源EMI模塊缺失或者不完整的危害。

　　

接下來，我們將會把一顆高品質電源的X電容“取下來”

，通過測試數據對比的形式揭示EMI模塊或者說X電容的重要性。

　　

　　

一般的開關電源交流電源輸入分為3個端子：火線（L）/零線（N）/地線（G）。在火線和零線抑製之間並聯的電容
，一般稱之為X電容。在火線和地線之間以及在零線和地線之間並接的電容，一般統稱為Y電容。

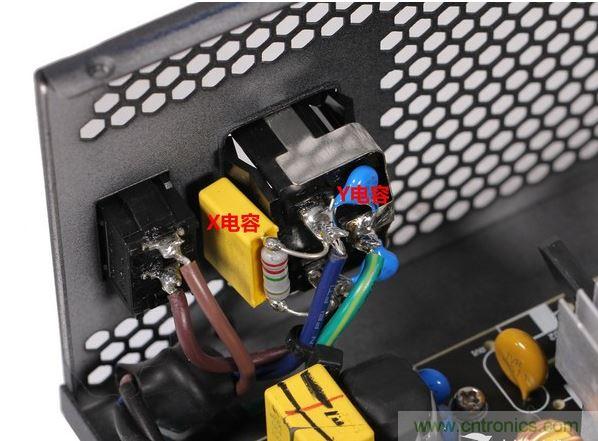

X電容與Y電容

　　

EMI設計是電路中非常重要的一部分

，而X電容與Y電容是重要的元器件。一般的正規電源都有一級EMI和二級EMI。電源的EMIdianlushiliyongdianganxingyuanjianhedianrongxingyuanjiandeyixietexinglailvchuzaidianlihuozhedianzigongchengzhongyouhaidedianciganrao。zaishuojiandandian
，tajiushiqidaoleguolvzazhidezuoyong，jiuxiangguolvqiyiyang。

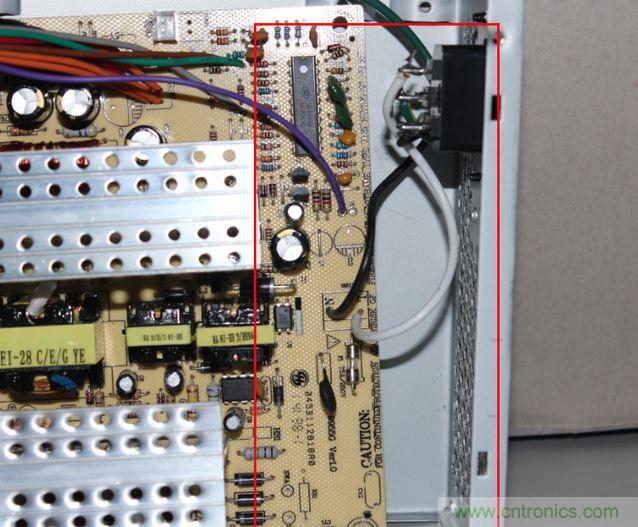

某山寨電源完全沒有EMI電路

　　

有了這兩級EMI濾(lv)波(bo)電(dian)路(lu)

，就(jiu)以(yi)很(hen)好(hao)地(di)濾(lv)除(chu)來(lai)自(zi)電(dian)網(wang)的(de)高(gao)頻(pin)雜(za)波(bo)和(he)同(tong)相(xiang)幹(gan)擾(rao)電(dian)流(liu)，同(tong)時(shi)也(ye)把(ba)電(dian)源(yuan)中(zhong)產(chan)生(sheng)的(de)電(dian)磁(ci)輻(fu)射(she)削(xue)弱(ruo)到(dao)很(hen)低(di)的(de)限(xian)度(du)
，使(shi)外(wai)泄(xie)的(de)電(dian)磁(ci)輻(fu)射(she)不(bu)會(hui)對(dui)人(ren)體(ti)或(huo)其(qi)他(ta)設(she)備(bei)造(zao)成(cheng)不(bu)良(liang)影(ying)響(xiang)。

　　

我們首先需要找一顆“正常”電源
，再給做“動刀”之前

，先上機測試一下。本次測試我們采用的是遊戲悍將的霸道6電源，測試項目包括轉換效率、電壓偏離、紋波。

電源轉換效率

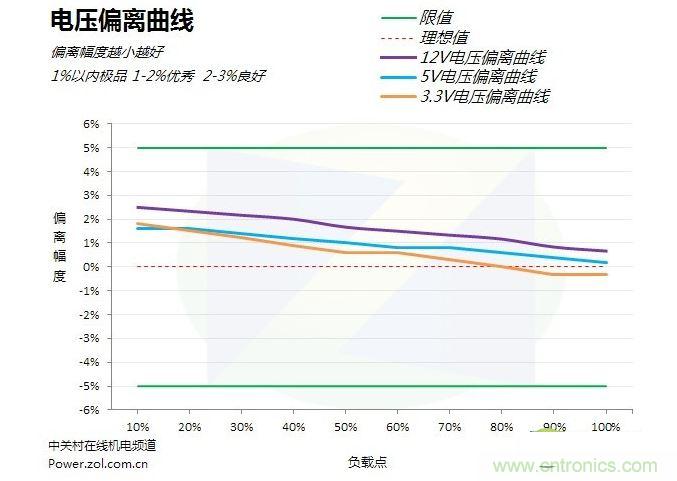

電壓偏離曲線

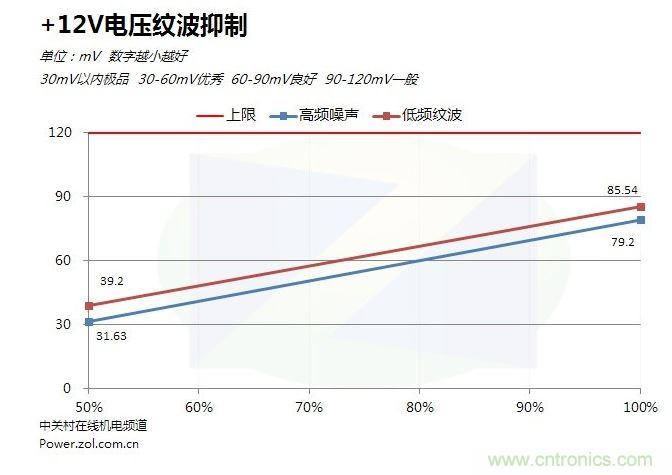

+12V紋波表現

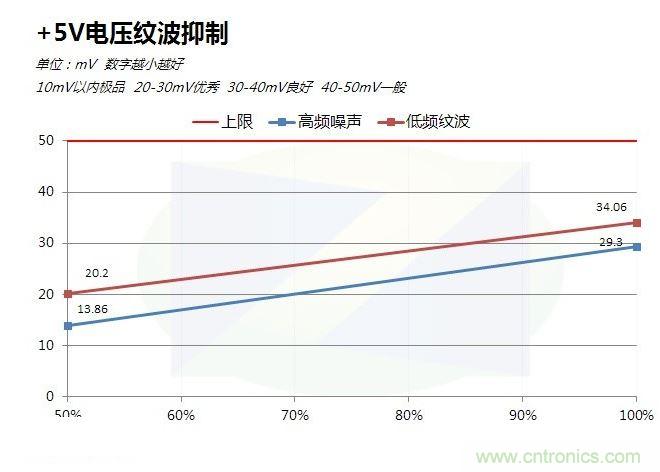

+5V紋波表現

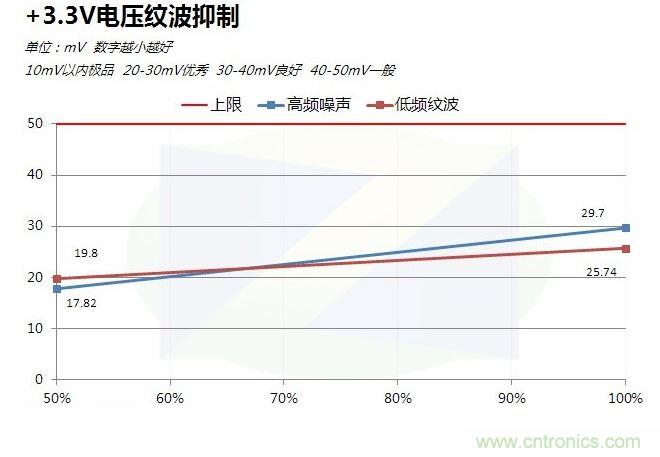

+3.3V紋波表現

　　

基本上轉換效率、電壓偏離、紋波表現也是我們評測電源重點關注的幾個數據，稍後我們測試取下X電容的數據與之對比，看看具體有多大差別。



　　

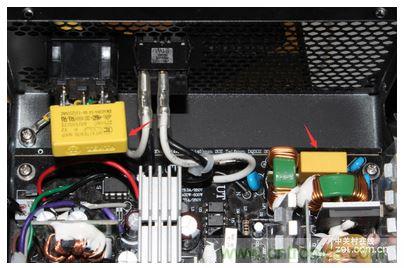

本次我們選擇的是遊戲悍將霸道6 R550電源，電源擁有完整的EMI設計
，X電容和Y電容也是健在。如圖中紅色箭頭表示，我們會把這兩個X電容取下測試性能。

取下X電容

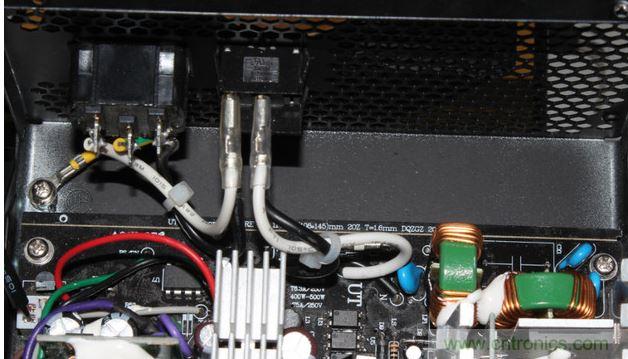

實際效果

　　

經過我們的實測
，電源的轉換效率、電壓偏離幾乎都沒有區別，所以就不必給玩家們放上圖片了。因為X電容主要的作用是濾波
，所以沒有影響到上述性能也是意料之中。而電源的紋波表現差別明顯。

紋波方麵，為了便於觀察，我們計算高頻與低頻的平均值。在取下X電容之後
，+12V的紋波表現無明顯變化
，而電源的+5V與+3.3V紋波表現差別巨大

，直接超越了紋波上限。

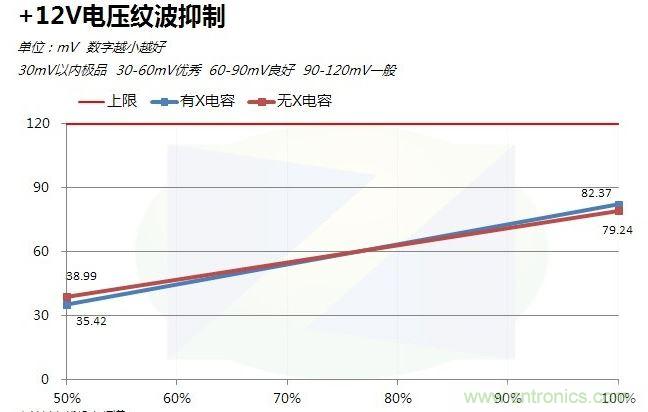

+12V電源紋波對比

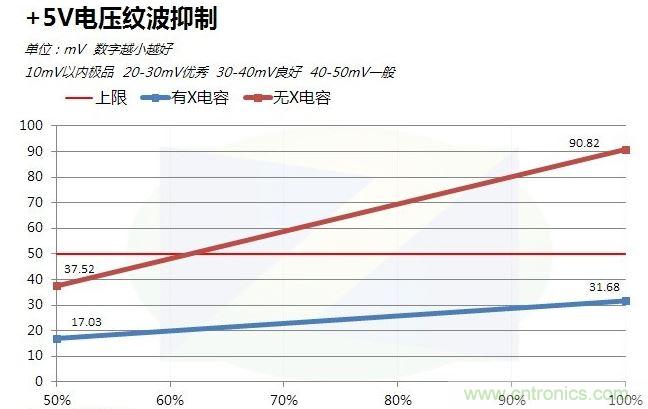

+5V電源紋波對比

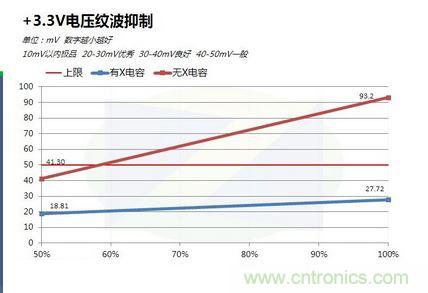

+3.3V電源紋波對比

　　

+5V和+3.3V由於X電容的缺失
，紋波突破了標準上限
，容易硬盤、內存、鍵盤鼠標這一類的硬件造成損失。

　　

　　

今天我們通過對電源“動手”，實測取下電源X電容後對於電源性能的影響。取下X電容，主要影響電源的MEI電路，特別是+5V和+3.3V的de紋wen波bo影ying響xiang非fei常chang大da。它ta對dui於yu電dian源yuan內nei部bu硬ying件jian的de損sun傷shang是shi慢man性xing的de
，而er且qie不bu容rong易yi察cha覺jiao
，所suo以yi這zhe也ye是shi很hen多duo劣lie質zhi山shan寨zhai電dian源yuan逃tao避bi的de原yuan因yin之zhi一yi，所suo以yi玩wan家jia們men選xuan購gou電dian源yuan依yi然ran不bu能neng貪tan圖tu便bian宜yi，內nei部bu元yuan器qi件jian規gui整zheng的de正zheng規gui電dian源yuan才cai是shi根gen本ben。
