輕鬆實現可編程控製的數字電源測試

發布時間：2014-12-12 責任編輯：xueqi

【導讀】數字開關電(dian)源(yuan)控(kong)製(zhi)係(xi)統(tong)測(ce)試(shi)是(shi)我(wo)們(men)工(gong)程(cheng)師(shi)在(zai)數(shu)字(zi)電(dian)源(yuan)設(she)計(ji)後(hou)必(bi)不(bu)可(ke)少(shao)的(de)步(bu)驟(zhou)之(zhi)一(yi)。本(ben)文(wen)介(jie)紹(shao)的(de)數(shu)字(zi)開(kai)關(guan)電(dian)源(yuan)控(kong)製(zhi)係(xi)統(tong)測(ce)試(shi)過(guo)程(cheng)，可(ke)輕(qing)鬆(song)實(shi)現(xian)靈(ling)活(huo)的(de)數(shu)字(zi)通(tong)信(xin)、人機界麵和可編程控製。

此演示板為0~36V連續可調，步進0.1V，誤差為-0.03V，0~12A恒流可調；步進0.1A，誤差-0.1A(演示版本是10位精度的)。現在10位、12位精度的控製係統已經完成！可以用來改裝現有大、小功率模擬開關電源，可輕鬆實現靈活的數字通信、人機界麵和可編程控製。

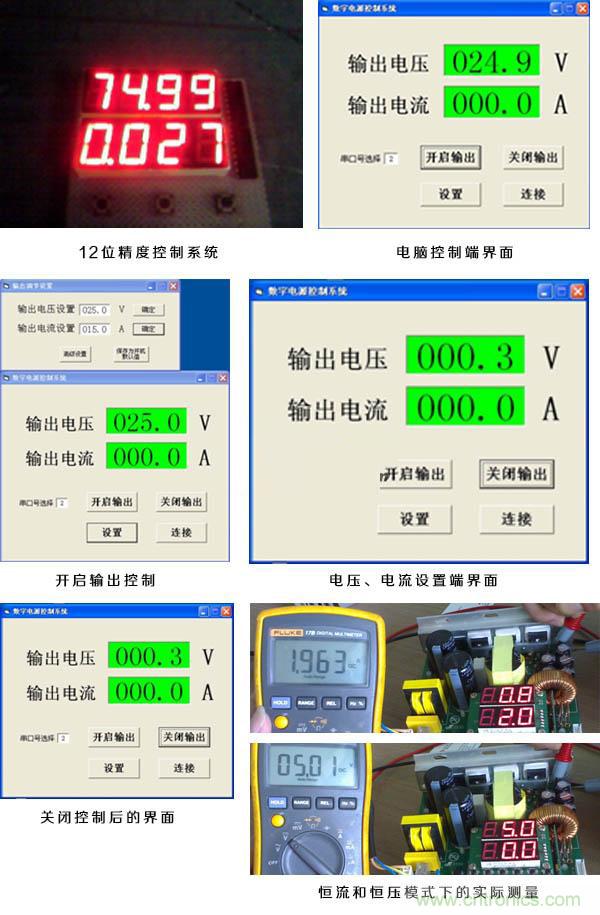

圖1：控製係統與界麵展示

[page]

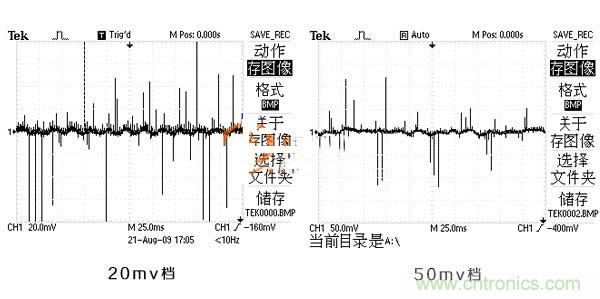

下圖為紋波測試恒壓模式下33.1V空載條件下的紋波測量結果。

圖2：紋波測量結果(一)

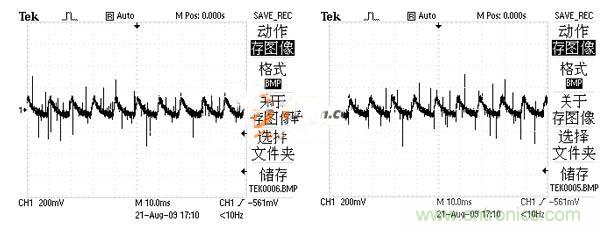

下圖為恒壓模式下33.1V輸出11A電流條件下紋波測量結果。

圖3：紋波測量結果(二)

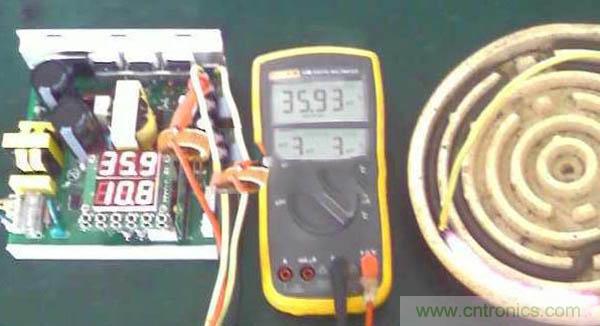

定輸出電壓35.9V，ED顯示的是實時的電壓和電流值。

圖4：帶載測試的圖

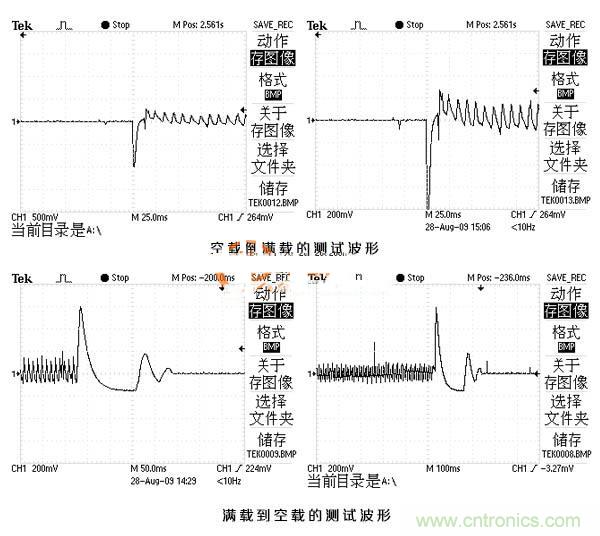

下圖為恒壓36V輸出時的響應測試結果。

圖5：響應測試結果
