這款應急燈有兩個特點：一是能自動給電瓶充電，充足自停；二是具有記憶功能，即如果有電時室內燈原是開著的
，則停電時應急燈自動點亮，恢複供電時應 急燈自動熄滅。如果有電時室內燈是關著的，則停電時應急燈不會點亮¨，已可避免停電後又來電，並不需要燈亮

，但會造成誤開燈的現象。

工作原理

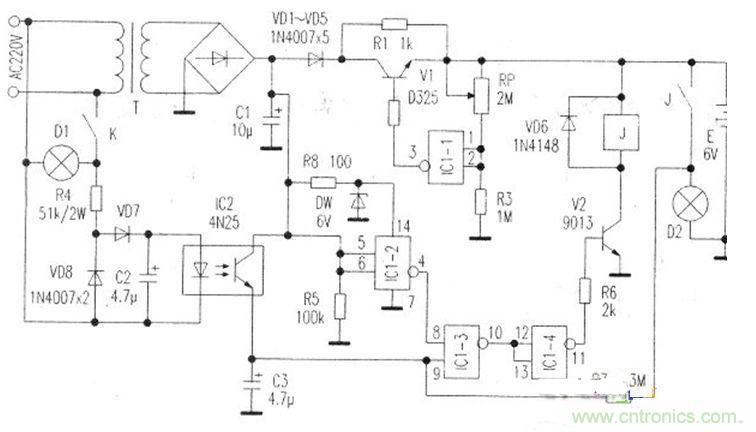

電路見圖，電源變壓器T和VD1—VD5等組成充電電源電路，D1是室內220V照明燈泡，D2是6V應急照明小燈泡，IC1-1—IC1-4是CD4011中的四個與非門。

IC1-1與V1等組成一個簡單的自動充電電路。當電池E電壓偏低時，經RP、R3分壓後加在ICl-1輸入端的電壓低於其閥值電壓

，IC1-1輸出高電平
，V1導通
，E被充電。反之
，當E電壓較高時，IC1-1輸入端電位高於其閾值電壓，IC1—1輸出低電平，V1截止
，E停止充電。R1用於E的涓流充電
，它可避免IC1-1和V1在臨界充龜電壓附近的頻繁翻轉和通斷。
光電耦合器IC2、IC1-2—IC1-4及V2、繼電器J等組成記憶型應急照明控製電路。在有市電時
，無論D1是否點亮，IC1-2輸入端均為高電平，其輸出端④腳即lC1-3輸出端⑧腳為低電平，IC1-3輸出端⑩腳為高電平
，ICI-4輸出端11腳為低電平
，V2截止，J在釋放狀態
，D2不亮。

當室內有人將D1點亮（K閉合）時，D1兩端電壓經R4降壓、VD7整流、C2濾波後 使光耦IC2工作
，IC1-3輸入端⑨腳為高電平
，且C3被充滿電。由於IC1-3的⑧腳仍為低電平，故D2仍不會點亮。此時若發生停電，則因C3上電荷 通過R7、D2釋放較慢，使IC1-3⑨腳在較長時間內仍保持高電平，而C1上電荷通過R5釋放較快。使IC1 -2輸入端很快變為低電平，而輸出變為高電平。這樣，當IC1 -3的兩輸入端同時為高電平時，其輸出翻轉為低電平
，IC1-4輸出高電平，V2導通，J吸合，D2被點亮。同時
，D2上的電壓由R7反饋到IC1-3的 輸入端⑨腳，使IC1-3、IC1-4
、J的狀態保持不變，D2自鎖發光。如停電後又恢複來電，則D1點亮（因K是閉合的）

，IC1-3⑧腳變為低電 平，D2自動熄滅。

如果有電時室內無人，D1被關掉（K斷開），則IC2截止，C3上電荷通過R7和D2泄放完畢
，IC1-3輸入端⑨腳變為低電平。在此期間若停電，雖然IC1-3輸入端⑧腳變為高電平，但與非門IC1-3仍不能打開，V2仍截止，J不動作
，故D2不能被點亮。

元件選用與製作

T用輸出6V、功率5VA的小型電源變壓器，IC1用CD4011或CD4093等四與非門集成電路，E用6V 4Ah左右的免維護蓄電池，D2用6V/6W的小燈泡
，J用4088或4098等6V小型繼電器。製作時，所有元件焊裝於一塊小電路板上。

VI可加一塊Scmx5cm的散熱片。

調試：先將RP調到最大阻值（圖中觸頭上移），當E電壓充到7V時
，調RP使IC1-1輸出剛好翻轉為低電平。其餘不必調試。

實驗點評：按圖搭接電路．V1用3DD15D，  與非門用CD4011，經試驗，當有市電時，無論K是否接通，D2均不發光，符合有市電時應急燈不工作的原則一充電電路功能正常。圖中C3用10μF電容
，R7用1MΩ電阻．電路有文中所述的記憶功能。
