避免LED電源發熱燒壞MOS管的5大關鍵技術
發布時間:2014-11-14 責任編輯:sherryyu

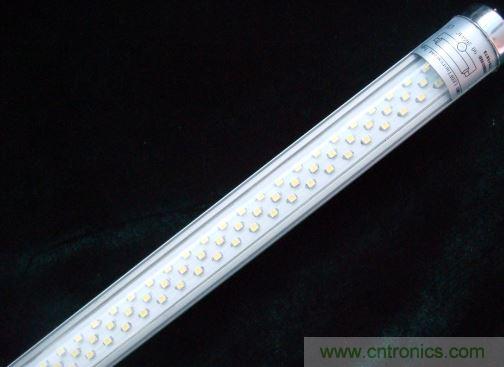

【導讀】相信工程師在設計LED日光燈電源時,最頭疼的就是動不動就燒壞了MOS管,對不對。這到底是怎麼回事呢?怎麼會發熱燒壞MOS管呢?在LED日光燈電源設計有關發熱燒MOS管應注意哪些關鍵技術點呢?
1、芯片發熱

本次內容主要針對內置電源調製器的高壓驅動芯片。假如芯片消耗的電流為2mA,300V的電壓加在芯片上麵,芯片的功耗為0.6W,當然會引起芯片的發熱。驅動芯片的最大電流來自於驅動功率MOS管的消耗,簡單的計算公式為I=cvf(考慮充電的電阻效益,實際I=2cvf,其中c為功率MOS管的cgs電容,v為功率管導通時的gate電壓,所以為了降低芯片的功耗,必須想辦法降低c、v和f.如果c、v和f不能改變,那麼請想辦法將芯片的功耗分到芯片外的器件,注意不要引入額外的功耗。再簡單一點,就是考慮更好的散熱吧。
2、功率管發熱
關於這個問題,也見到過有人在電源網論壇發過貼。功率管的功耗分成兩部分,開關損耗和導通損耗。要注意,大多數場合特別是LED市電驅動應用,開關損害要遠大於導通損耗。開關損耗與功率管的cgd和cgs以及芯片的驅動能力和工作頻率有關,所以要解決功率管的發熱可以從以下幾個方麵解決:A、不能片麵根據導通電阻大小來選擇MOS功率管,因為內阻越小,cgs和cgd電容越大。如1N60的cgs為250pF左右,2N60的cgs為350pF左右,5N60的cgs為1200pF左右,差別太大了,選擇功率管時,夠用就可以了。B、剩(sheng)下(xia)的(de)就(jiu)是(shi)頻(pin)率(lv)和(he)芯(xin)片(pian)驅(qu)動(dong)能(neng)力(li)了(le),這(zhe)裏(li)隻(zhi)談(tan)頻(pin)率(lv)的(de)影(ying)響(xiang)。頻(pin)率(lv)與(yu)導(dao)通(tong)損(sun)耗(hao)也(ye)成(cheng)正(zheng)比(bi),所(suo)以(yi)功(gong)率(lv)管(guan)發(fa)熱(re)時(shi),首(shou)先(xian)要(yao)想(xiang)想(xiang)是(shi)不(bu)是(shi)頻(pin)率(lv)選(xuan)擇(ze)的(de)有(you)點(dian)高(gao)。想(xiang)辦(ban)法(fa)降(jiang)低(di)頻(pin)率(lv)吧(ba)!不(bu)過(guo)要(yao)注(zhu)意(yi),當(dang)頻(pin)率(lv)降(jiang)低(di)時(shi),為(wei)了(le)得(de)到(dao)相(xiang)同(tong)的(de)負(fu)載(zai)能(neng)力(li),峰(feng)值(zhi)電(dian)流(liu)必(bi)然(ran)要(yao)變(bian)大(da)或(huo)者(zhe)電(dian)感(gan)也(ye)變(bian)大(da),這(zhe)都(dou)有(you)可(ke)能(neng)導(dao)致(zhi)電(dian)感(gan)進(jin)入(ru)飽(bao)和(he)區(qu)域(yu)。如(ru)果(guo)電(dian)感(gan)飽(bao)和(he)電(dian)流(liu)夠(gou)大(da),可(ke)以(yi)考(kao)慮(lv)將(jiang)CCM(連續電流模式)改變成DCM(非連續電流模式),這樣就需要增加一個負載電容了。
3、工作頻率降頻
這個也是用戶在調試過程中比較常見的現象,降頻主要由兩個方麵導致。輸入電壓和負載電壓的比例小、係統幹擾大。對於前者,注意不要將負載電壓設置的太高,雖然負載電壓高,效率會高點。對於後者,可以嚐試以下幾個方麵:a、將最小電流設置的再小點;b、布線幹淨點,特別是sense這個關鍵路徑;c、將電感選擇的小點或者選用閉合磁路的電感;d、加RC低通濾波吧,這個影響有點不好,C的一致性不好,偏差有點大,不過對於照明來說應該夠了。無論如何降頻沒有好處,隻有壞處,所以一定要解決。
4、電感或者變壓器的選擇
終於談到重點了,我還沒有入門,隻能瞎說點飽和的影響了。很多用戶反應,相同的驅動電路,用a生產的電感沒有問題,用b生產的電感電流就變小了。遇到這種情況,要看看電感電流波形。有的工程師沒有注意到這個現象,直接調節sense電阻或者工作頻率達到需要的電流,這樣做可能會嚴重影響LEDdeshiyongshouming。suoyishuo,zaishejiqian,helidejisuanshibixude,ruguolilunjisuandecanshuhetiaoshicanshuchadeyoudianyuan,yaokaolvshifoujiangpinhebianyaqishifoubaohe。bianyaqibaoheshi,L會變小,導致傳輸delay引起的峰值電流增量急劇上升,那麼LED的峰值電流也跟著增加。在平均電流不變的前提下,隻能看著光衰了。
5、LED電流大小
大家都知道LEDripple過大的話,LED壽命會受到影響,影響有多大,也沒見過哪個專家說過。以前問過LED廠這個數據,他們說30%以內都可以接受,不過後來沒有經過驗證。建議還是盡量控製小點。如果散熱解決的不好的話,LED一定要降額使用。也希望有專家能給個具體指標,要不然影響LED的推廣。
