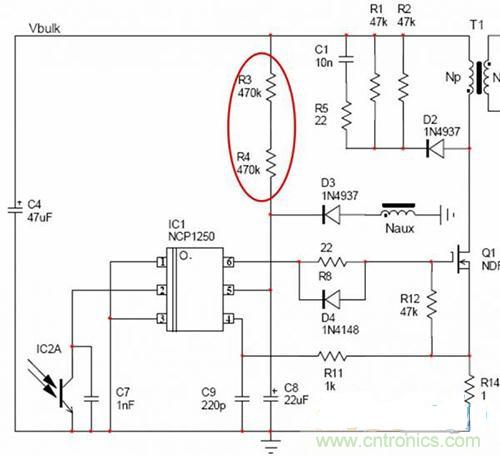

第一種方式：從整流橋後的Vbulk處接電阻到VCC，見(圖一)的R3、R4。此處要注意R3、R4的耐壓，如果是普通的1206電阻，至少要3顆;用高壓類型的
，也最好用2顆。這種啟動方式是早期的，由於R3、R4一直在消耗功率，在追求低空載功耗的今天，基本已被淘汰。

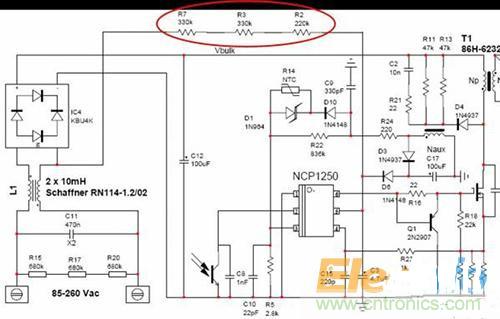

第二種方式：從整流橋前的L或者N處接電阻到VCC

，見(圖二)的R2
、R3
、R7。這種啟動方式比第一種相比

，R上的功耗降低了，缺點是啟動速度變慢了，但一般電源的開機時間要求並不嚴格
，基本可以滿足要求，也是目前用的較多的啟動方式。

[page]

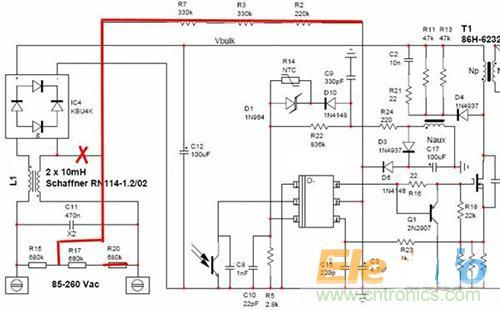

對於存在X電容放電電阻的，還可以利用這放電電阻
，見(圖三)。可以省去多餘的啟動電阻，節省空間和成本。

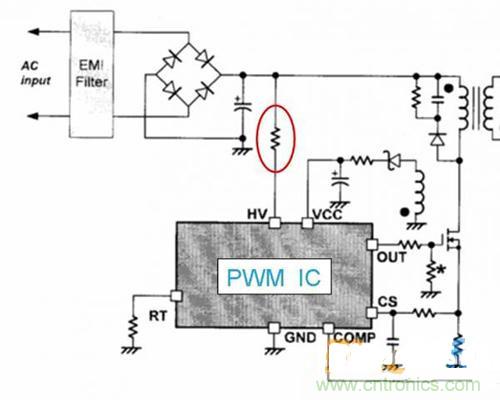

第三種方式高壓啟動。高壓啟動一般是通過內部電流源給VCC電容充電
，充滿由VCCraozugongdianhouqieduandianliuyuan
，duankaidianzu，sunhaodi。qidongsudukuai，sunhaodishigaoyaqidongdeyoudian，danqichengbenhuizengjia，duichengbenmingandexiaogonglvdianyuaneryanbushishouxuan。

總結

文中介紹的三種案例都是VCC的啟動方式中常用的。從整流橋後的Vbulk處接電阻到VCC的方式由於啟動功耗較大，從而出現了從整流橋前的L或者N處接電阻到VCC這種方法
，優點是功耗較低
，適用於一般的開關電源。第三種方式成本較高，但是從功耗和啟動速度方麵講，是最好的選擇。
