信號的反射可能會引起振鈴現象
，一個典型的信號振鈴如圖1所示。

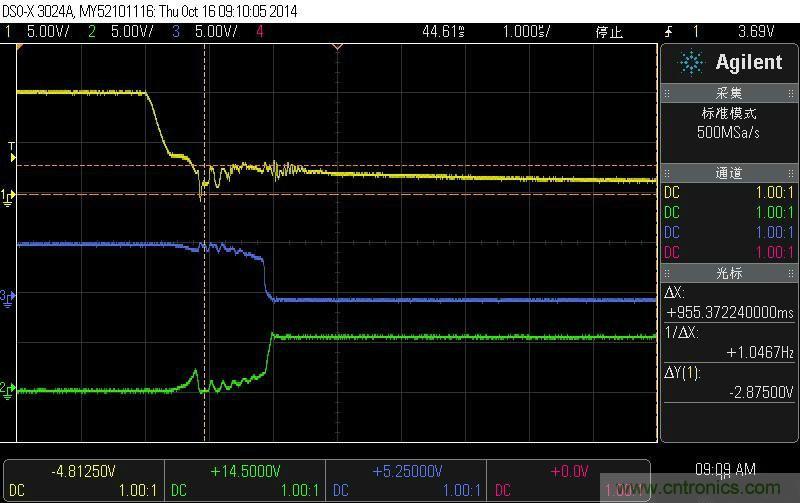

圖1：典型的信號振鈴


大多數芯片的輸出阻抗都很低，如果輸出阻抗小於PCBzouxiandetexingzukang
，namezaimeiyouyuanduanduanjiedeqingkuangxia，biranchanshengxinhaozhenling。xinhaozhenlingdeguochengkeyiyongfandantulaizhiguandejieshi。jiashequdongduandeshuchuzukangshi10歐姆，PCB走線的特性阻抗為50歐姆（可以通過改變PCB走線寬度
，PCB走線和內層參考平麵間介質厚度來調整）
，為了分析方便，假設遠端開路，即遠端阻抗無窮大。驅動端傳輸3.3V電(dian)壓(ya)信(xin)號(hao)。我(wo)們(men)跟(gen)著(zhe)信(xin)號(hao)在(zai)這(zhe)條(tiao)傳(chuan)輸(shu)線(xian)中(zhong)跑(pao)一(yi)次(ci)
，看(kan)看(kan)到(dao)底(di)發(fa)生(sheng)了(le)什(shen)麼(me)
？為(wei)分(fen)析(xi)方(fang)便(bian)，忽(hu)略(lve)傳(chuan)輸(shu)線(xian)寄(ji)生(sheng)電(dian)容(rong)和(he)寄(ji)生(sheng)電(dian)感(gan)的(de)影(ying)響(xiang)
，隻(zhi)考(kao)慮(lv)阻(zu)性(xing)負(fu)載(zai)。圖(tu)2為反射示意圖。



圖2：反射示意圖


第1次反射：信號從芯片內部發出
，經過10歐姆輸出阻抗和50歐姆PCB特性阻抗的分壓，實際加到PCB走線上的信號為A點電壓3.3*50/(10+50)=2.75V。傳輸到遠端B點，由於B點開路，阻抗無窮大
，反射係數為1
，即信號全部反射，反射信號也是2.75V。此時B點測量電壓是2.75+2.75=5.5V。



第2次反射：2.75V反射電壓回到A點，阻抗由50歐姆變為10歐姆，發生負反射，A點反射電壓為-1.83V
，該電壓到達B點
，再次發生反射，反射電壓-1.83V。此時B點測量電壓為5.5-1.83-1.83=1.84V。



第3次反射：從B點反射回的-1.83V電壓到達A點
，再次發生負反射
，反射電壓為1.22V。該電壓到達B點再次發生正反射，反射電壓1.22V。此時B點測量電壓為1.84+1.22+1.22=4.28V。



第4次反射：。。。 。。。 。。。



第5次反射：。。。 。。。 。。。       如此循環，反射電壓在A點和B點之間來回反彈，而引起B點電壓不穩定。觀察B點電壓：5.5V->1.84V->4.28V->……，可見B點電壓會有上下波動，這就是信號振鈴。



信號振鈴根本原因是負反射引起的，其罪魁禍首仍然是阻抗變化
，又是阻抗！在研究信號完整性問題時，一定時時注意阻抗問題。 負載端信號振鈴會嚴重幹擾信號的接受

，產生邏輯錯誤，必須減小或消除
，因此對於長的傳輸線必須進行阻抗匹配端接。
