1、電源與地之間接電容的原因

有兩個作用，儲能和旁路：

儲能：電路的耗電有時候大，有時候小
，當耗電突然增大的時候如果沒有電容，電源電壓會被拉低，產生噪聲
，振鈴，嚴重會導致CPU重啟
，這時候大容量的電容可以暫時把儲存的電能釋放出來，穩定電源電壓，就像河流和水庫的關係。

旁路：電dian路lu電dian流liu很hen多duo時shi候hou有you脈mai動dong，例li如ru數shu字zi電dian路lu的de同tong步bu頻pin率lv，會hui造zao成cheng電dian源yuan電dian壓ya的de脈mai動dong，這zhe是shi一yi種zhong交jiao流liu噪zao聲sheng，小xiao容rong量liang的de無wu極ji電dian容rong可ke以yi把ba這zhe種zhong噪zao聲sheng旁pang路lu到dao地di（電容可以通交流，阻直流，小容量電容通頻帶比大電容高得多），也是為了提高穩定性。

2、電源濾波

電容的容量=介電常數*麵積/距離=ε*S/d，通常ε、d 不易改動

，隻能改動S來改變電容量。

當電容很大時
，S必然大，為了減小體積，不得不用卷疊的方式，但卷疊必然增加電感量（盡管對稱雙繞）。

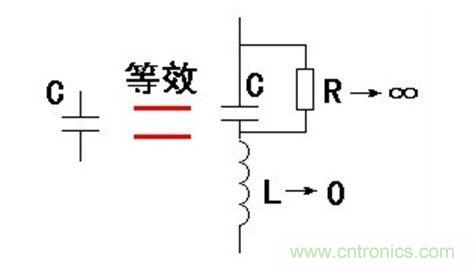

As you know 電容實際是R、L
、C的組合，如此，大電容相對電感量L也大。

例如：用2200uF電容波時，對於低頻50Hz是很好的，但是對於高頻（K、MHz）來說
，一點用也沒有，因為L太大。

所以高手很講究電源的濾波
，會采用大、中、小三種電容，分別針對低、中、高頻來濾波。

常用以下組合：

2200/47/0.1uF
220/4.7/0.1uF
1nf
、0.1u和4.7uf。
