下文分享的是前輩工程師們自己總結的如何又快又準的成功繞製開關電源中的高頻變壓器些許心得，供大家參考、學習！

1、使用專用的變壓器設計軟件PIXls Designer和PI Transformer Designer，將需要的參數，如輸入電壓範圍
、輸出電壓要求、偏置電壓大小
、變壓器估計功率
、功率因數
、額定負載、初級線圈層數、次級線圈匝數等參數輸入，PI軟件會根據用戶輸入的參數給出一個合理的變壓器參數，然後設計人員就可以跟句給出的參數繞製變壓器了，軟件給出的會有以下參數：初級線圈
、反饋線圈、次級線圈的層數

、匝數、線經大小、繞製的方向、氣隙大小
、線圈與線圈之間的膠帶的層數、骨架型號、磁芯型號

、浸漆要求等。

2
、有了這些參數後就可以繞製變壓器了，在繞製變壓器之前先給骨架的腳編上一個號碼，例如我們現在需要繞製一個輸入電壓是+24V，輸出1是+9V，輸出2是+15V的變壓器，要求2輸出端的功率都為1.5W，那麼這個變壓器的繞製方法如下：

初級線圈的繞製方法：從引腳2開始

，使用線徑0.19毫米的漆包線繞骨架53圈，估計有兩層，繞線應盡量平整。在引腳1結束，繞完後用絕緣膠布裹兩層。

偏置線圈的繞製方法：從引腳5開始，使用線徑0.13毫米的漆包線繞骨架27圈至引腳4結束，繞完後用絕緣膠布裹兩層，再用一層絕緣膠布裹住除了引腳以外的其他所有有線圈露出的地方。

9V端線圈繞製方法：用絕緣膠布裹在7腳與6腳底,使用線徑0.35毫米的漆包線
，從7腳開始繞20圈至6腳結束，用絕緣膠布裹兩層。再用絕緣膠布裹住7腳6腳以外的繞線。

15V端線圈繞製方法：用絕緣膠布裹在 10腳9腳底
，使用線徑0.19毫米的漆包線，從10腳開始繞34圈到9腳結束，用絕緣膠布裹兩層，然後裝上兩快磁芯，在兩磁芯中間放0.3MM厚的紙(即氣隙，大約4層白紙厚度)，壓平後用膠布把磁芯與骨架裹在一起。(說明絕緣膠布均指4KV絕緣膠)

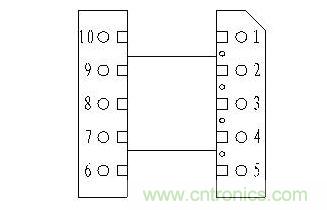

EPC13骨架引腳圖如下：

3、測試變壓器輸出及帶負載能力

測試方法: 將(jiang)繞(rao)好(hao)的(de)變(bian)壓(ya)器(qi)安(an)裝(zhuang)在(zai)已(yi)經(jing)實(shi)驗(yan)成(cheng)功(gong)的(de)測(ce)試(shi)板(ban)上(shang)，檢(jian)測(ce)電(dian)路(lu)輸(shu)出(chu)及(ji)帶(dai)負(fu)載(zai)能(neng)力(li)，若(ruo)輸(shu)出(chu)端(duan)和(he)帶(dai)負(fu)載(zai)能(neng)力(li)正(zheng)常(chang)後(hou)方(fang)可(ke)測(ce)試(shi)變(bian)壓(ya)器(qi)耐(nai)壓(ya)能(neng)力(li)。

4.、測試變壓器耐壓能力

將變壓器耐壓測試分為三組,即初級端(1、2腳)
，9V端(6、7腳)
，15V端(9、10腳)。在其中任意兩組端加上3KV交流電壓持續20秒時間(線夾夾其中各端任意一腳，也可兩腳全夾)，耐壓測試儀器報警則該變壓器不合格，未報警則合格。
