設計目標：電源輸入交流電壓在180V~260V之間，頻率為50Hz，輸出電壓為直流5V、14A，功率為70W，電源工作頻率為30KHz。

設計步驟：

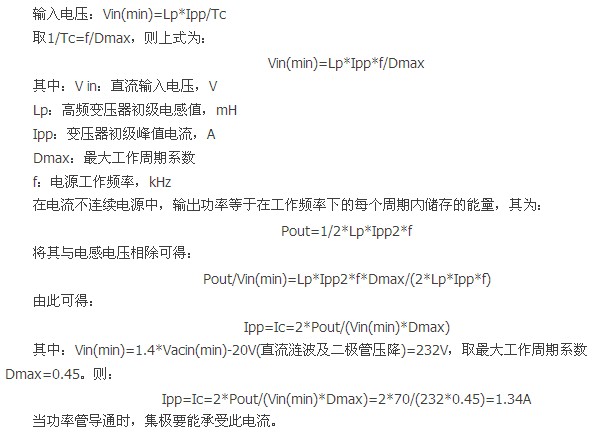

計算高頻變壓器初級峰值電流Ipp

由於是電流不連續性電源，當功率管導通時，電流會達到峰值，此值等於功率管的峰值電流。由電感的電流和電壓關係V=L*di/dt可知：

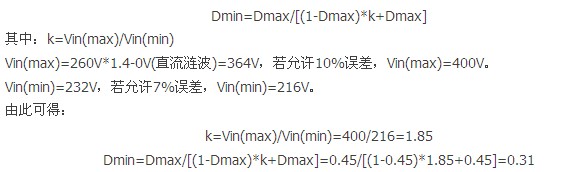

求最小工作周期係數Dmin

在反饋式電流不連續電源中
，工作周期係數的大小由輸入電壓決定。


因此，當電源的輸入直流電壓在216V~400V之間時
，工作周期係數D介於0.31~0.45之間。

計算高頻變壓器的初級電感值Lp


[page]

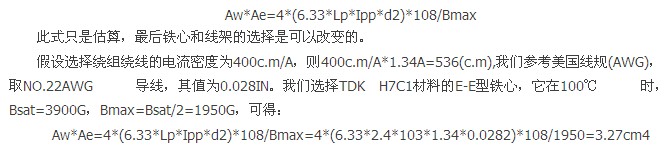

計算繞組麵積Aw和鐵心有效麵積Ae的乘積Aw*Ae,選擇鐵心尺寸

如果我們隻繞初級於線架上
，則：


在反饋式變壓器中，如果初級占30%的繞組麵積，則其餘的70%為次級和絕緣空間，因此，Aw*Ae須再乘以3倍，為了安全起見，我們將其提高為4倍。因此，


由TDK目錄中可查得EE42*42*15的鐵心和線架Aw*Ae=1.83cm2*1.83cm2=3.33cm4，因此
，我們選用此鐵心。

計算空氣間隙長度Lg

在zai反fan饋kui式shi電dian源yuan變bian壓ya器qi中zhong，磁ci通tong隻zhi在zai第di一yi象xiang限xian中zhong變bian化hua，電dian流liu磁ci通tong量liang不bu會hui出chu現xian負fu值zhi。為wei防fang止zhi變bian壓ya器qi飽bao和he
，可ke以yi采cai用yong大da體ti積ji鐵tie心xin或huo在zai磁ci通tong路lu徑jing上shang使shi用yong空kong氣qi間jian隙xi，為wei減jian少shao電dian源yuan體ti積ji，我wo們men采cai用yong間jian隙xi法fa，使shi磁ci滯zhi回hui路lu變bian的de平ping坦tan，在zai相xiang同tong的de直zhi流liu偏pian壓ya下xia可ke降jiang低di工gong作zuo的de磁ci通tong密mi度du。

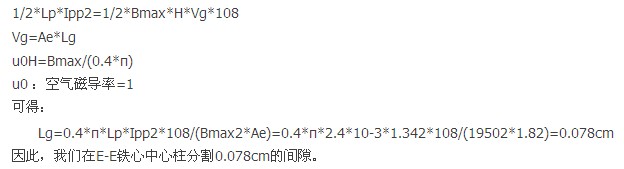

在磁通路徑上，空氣間隙會產生較大的磁阻，因此，變壓器所存儲的大部分能量是在空氣間隙中，空氣間隙體積為Vg
，長度為Lg。由：


計算變壓器初級線圈Np



計算變壓器次級線圈Ns

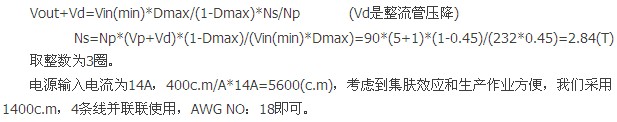

在輸入電壓最小、工作周期最大時，計算變壓器次級線圈Ns。



當然，設計高頻變壓器的方法並不隻有這一種，希望這一設計方法能對大家有所幫助。
