手頭上有10節18650電池，由於想知道每節電池容量有多少
，所以做了個簡單的容量檢測電路。

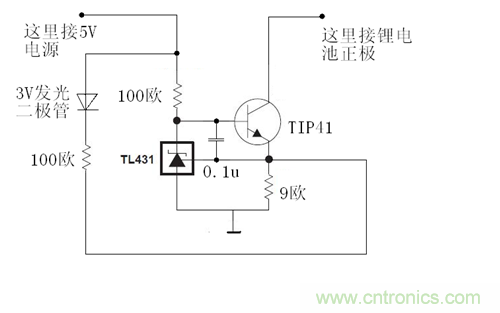

電路圖如下： TL431限定了9歐的電阻上的電壓最大不超過2.5V，也等於限定了鋰電池的放電電流不超過277mA。鋰電池會以277的恒定電流放電
，當電快放完導致電流不到277歐導致9歐電阻上的電壓下降時，發光二極管會發亮。

0.1uF電容的作用是防止TL431產生自激振蕩。

記錄開始放電時間和發光二級管開始發光時間，再乘以277mA
，就可以知道這個鋰電池的容量了。

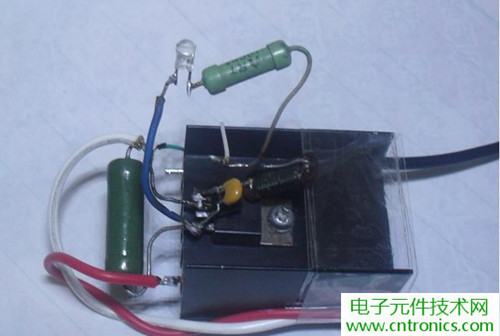

下麵是做好的實物圖：
黃色的是小電容，TL431被這個電容擋住了，最左邊的是9歐電阻，會發熱，個頭不能小。
[page]
以下是全貌：
5V電壓取自手機充電器。

以上是初版
，下麵是第二版：
測試了2節電池後，發現了問題，就是電池放電到3V是發光二極管仍然不亮

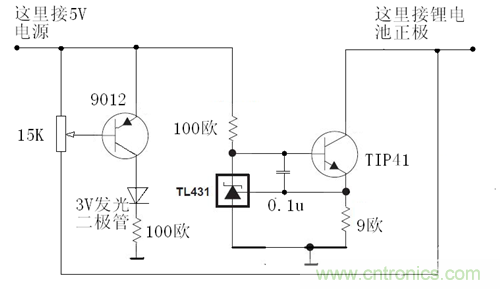

，如果繼續放電將導致過訪放電。改進後的電路圖如下：

增加了一個可調電阻和9012
，不再檢測9歐電阻上的電壓，而改為檢測鋰電池的電壓。

調試方式：首先接入一個已經放電至3.05V的鋰電池，調節可調電阻至放光二級管僅僅有及其微弱的一點點亮光，隨著電池的放電
，當電壓降至3V時，發光二極管的亮度已經非常明顯。

而接入一個電壓大於3.1V的鋰電池時，發光二極管完全不會亮。調試好之後，如果在二級管上並聯一個音樂塊，會更有提醒效果。
[page]
網友支招鋰電池容量檢測電路設計

針對這一鋰電池容量檢測電路設計，有網友表示“沒有提醒功能，難道要一直盯著？”

，眾多網友也紛紛支招：

網友1：可以拔LED部分電路改進一下加上訊響器，到時候響了就知道電放完了
，不用一直盯著。
網友2：再加個計時電路什麼的 然後再加個數顯。
網友3：可以加音樂集成塊，以前見過別人利用石英鍾加在線路中計時的。
網友4：弄個機械表
，測量電池供電，電池到設定電壓停止輸出，表最終時間減開始時間。
網友5：可以把LED處並上石英鍾，這樣就可輕鬆記錄了。
網友6：1、用C或者其他語言開發一個簡單的並口控製程序

，控製和讀取並口的幾個引腳的信號
，並口的高信號為5v左右，完全可以作為開關信號
，然後產生PWM信號驅動你的電路板（每一個高低平過程能釋放的電池能量是可以換算出來的，前提是你的這個電路板每小時釋放的能量是恒定的）
，通過計算信號數量就能相對精確的知道到底釋放了多少能量。2、程序可以在啟動時把某個腳的信號拉低，通過電阻連到你的3極管正極，當你的電路發現電池放電完畢時，本來是直接驅動3jiguanliangqilaide，xianzaibianchengjiangbingkoudemouyigejiaobianchenglegaoxinhao，ruanjiankeyijiangejimiaohuozhejigehaomiaoquduquzhegejiaodezhuangtaishigaoyihuoshidi，pandingfangdianguochengshifoujieshu。

也有網友認為“電流太小了，隨便一個18650都要差不多10個小時了”
，而對於電流小，費時的問題
，設計者表示可以“將9歐改為2.5歐，電流可以擴大到1A”。

對於這樣一個簡單的鋰電池容量檢測電路，你又有什麼更好的想法呢？歡迎大家探討。
