網友分享：一款移動電源電路設計
發布時間：2013-10-12 責任編輯：eliane
【導讀】shoujiyuezuoyueda，shoujidianchijiuyuelaiyuebujingyongle，yidongdianyuanbianyouletadeshichang。shimianshangdeyidongdianyuanyulonghunza，shejiyeshigeshigeyang，jintianwomenlaikankanzheweirexinwangyoudailaideyidongdianyuandedianlushejiyouruhene？

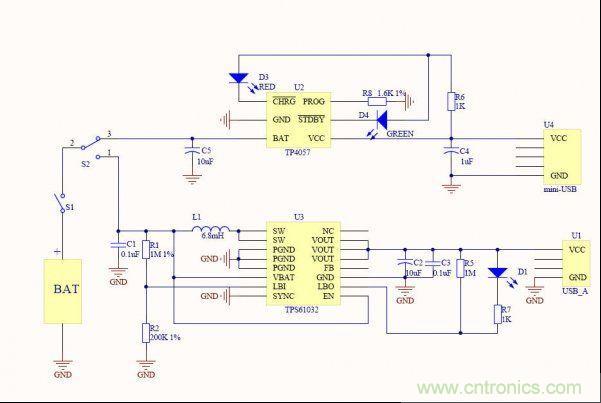

現在手機充電幾乎都可以用USB口充電，於是就設計成USB口形式，電池選用三洋的2600毫安鋰電池，3.7V的電壓，充電電壓為4.2V。
首先是DCDC放電電路，將3.7V設計成5V輸出，目前用的手機和P3等電子產品都是5V充電（產品內部再降壓充電的），這裏用到到了TPS61032，有datasheet可以參考，不過都是英文的，慢慢看，就不詳述了，不過裏麵的電路隻能參考而已，不能照著做，不然會燒芯片的，特別是內部mos管，有疑問可以相互討論。
再補充點，放電部分設計的是3V截止電壓。關於充電部分，用手機充電器5V左右輸出就行，芯片會輸出4.2V穩定電壓，設計的是最大500mA電流充電，充電時，先用十分之一電流預充電，然後恒流充電充到4.2V然後恒壓涓流充電，充到十分之一電流截止，認為充電完成。
