一般的節能燈隻能在220V的電壓下工作
，在車
、船上采用蓄電池供電的場合就無法使用了。本文介紹的節能燈可用24V的直流低壓使節能燈正常發光。

24V節能燈的工作原理

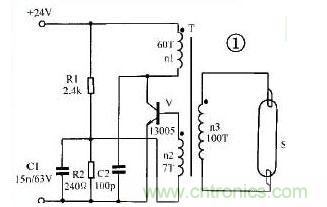

原理圖如圖1所示。接通電源時，電流通過電阻R1

、線圈n2到三極管V的基極，使三極管V導通。這時線圈n1中有電流通過，使脈衝變壓器T產生磁通，磁通的變化使線圈n2產生感應電動勢，此電動勢通過R2加到三極管V的(de)基(ji)極(ji)和(he)發(fa)射(she)極(ji)
，產(chan)生(sheng)基(ji)極(ji)電(dian)流(liu)而(er)形(xing)成(cheng)自(zi)激(ji)，使(shi)三(san)極(ji)管(guan)迅(xun)速(su)飽(bao)和(he)。由(you)於(yu)這(zhe)時(shi)三(san)極(ji)管(guan)的(de)集(ji)電(dian)極(ji)電(dian)流(liu)繼(ji)續(xu)增(zeng)大(da)
，磁(ci)通(tong)也(ye)不(bu)斷(duan)增(zeng)大(da)，當(dang)磁(ci)通(tong)飽(bao)和(he)後(hou)
，n2中的感應電動勢下降為零，磁通隨之減少


，變壓器線圈n1和n2感(gan)應(ying)出(chu)極(ji)性(xing)相(xiang)反(fan)的(de)電(dian)動(dong)勢(shi)
，使(shi)三(san)極(ji)管(guan)迅(xun)速(su)截(jie)止(zhi)。然(ran)後(hou)三(san)極(ji)管(guan)在(zai)電(dian)源(yuan)電(dian)壓(ya)的(de)作(zuo)用(yong)下(xia)又(you)開(kai)始(shi)從(cong)截(jie)止(zhi)到(dao)飽(bao)和(he)，如(ru)此(ci)循(xun)環(huan)往(wang)複(fu)產(chan)生(sheng)了(le)振(zhen)蕩(dang)。這(zhe)時(shi)在(zai)線(xian)圈(quan)n3上就感應出脈衝高壓使燈管點燃。

圖 24V節能燈的工作原理圖

圖中R1為啟動電阻使開始時電路能正常工作。電阻R2為偏流電阻
，向三極管V提供一個合適的基極電流。電容C1為加速電容，用於改善加在三極管V上的脈衝電壓波形。C2的作用是減少加在三極管集-射極上的尖峰電壓，防止三極管被擊穿。

24V節能燈的元件選擇

三極管V用MJE13005的塑封管。變壓器T用EE25鐵氧體磁芯，線圈n1
、n2都用0.35mm的漆包線繞製
，其中n1繞60圈，n2繞7圈，n3用0.28mm的漆包線繞100圈。電阻R1、R2用1/8W碳膜電阻

，C1用15n耐壓63V的滌綸電容

，C2用100p耐壓為400V的瓷片電容。燈管用9W節能燈管。

24V節能燈的製作和調試

先根據要求繞製變壓器T。在塑料骨架上先繞線圈n1，再繞線圈n2，最後繞n3
，並注意各線圈的同名端。繞好後裝上磁芯

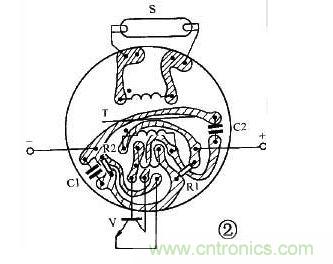

，並用膠紙封緊以防止鬆動。再根據圖2製成線路板。先裝上變壓器焊好，三極管裝上18mm*25mm的U字型散熱片後焊到線路板上，然後再焊其他元件。找一隻9W/220V的節能燈，將原線路板焊去，裝上製作好的24V線路板並固定好。為了使節能燈中的三極管工作時熱量能散發出去，需在外殼上開一些小孔。製作好的節能燈可在20-26V的電壓下工作
，工作電流約300mA，但要注意電源的極性不能接反。

圖 24V節能燈的製作和調試
