LTC3883是一款單相同步降壓型DC/DC控製器
，其具有一個PMBus接口(用於數字控製和監視)和集成型MOSFET柵極驅動器。LTC3883控製器既可獨眾工作，也可與支持PMBus的其他淩力爾特器件一起工作於數字式管理係統中。

LTC3883具有以下特點：

●4.5V至24V輸入電壓範圍和0.5 V至5.5V輸出電壓範圍
●在40℃至125℃的工作溫度範圍內實現了士0.5%的輸出電壓精確度
●PMBus——提供了可編程電壓
、電流限值、排序、裕度調節
、OV/UV門限、頻率同步和故障記錄功能
●遙測回讀包括VIN , IIN , VOUT , IOUT ,溫度和故障
●外部分壓器用於設定芯片地址
、開關頻率和輸出電壓
●輸入電流檢測和電感器DCR自動校準

一、具IIN檢測功能的1.8V/30A單相數字電源

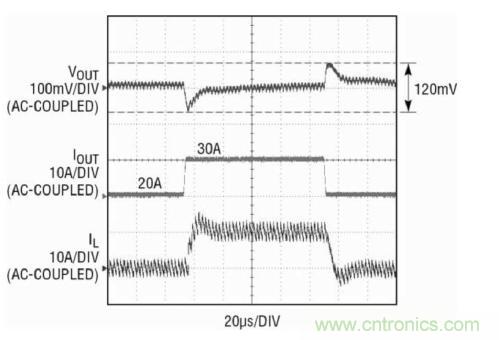

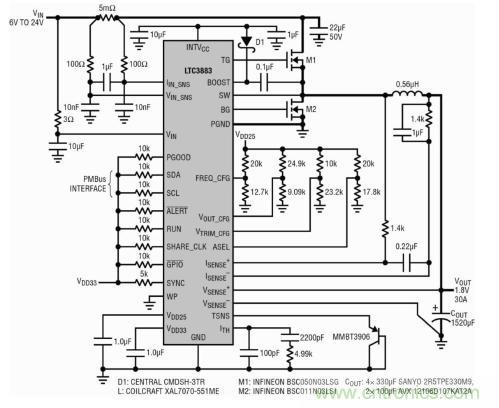

圖1示出了一款具有電感器DCR電流檢測功能的7V至14V輸入、1.8V/30A輸出應用電路。為改善DCR電流檢測的精確度，LTC3883檢測電感器溫度並補償DCR的Tc。這種方法可確保回讀電流和過流限值的精確度。LTC3883的控製環路采用峰值電流模式控製，可提供快速瞬態響應。圖2示出了一個10A負載階躍瞬變的典型波形。

LTC3883具有通過一個與降壓轉換器的輸入側相串聯的電阻器(如圖1所示的5mΩ檢測電阻)進行輸人電流檢測的功能。檢測電壓由LTC3883的16位內部ADC轉換為一個功率級輸入電流。內部檢測電阻器負責在VIN 上檢測芯片的電源電流，因此它能夠提供芯片和功率級的輸入電流測量。


二
、電感器DCR 自動校準

傳統電感器DCR 電流檢測的問題是DCR 的容差最大可達±10%

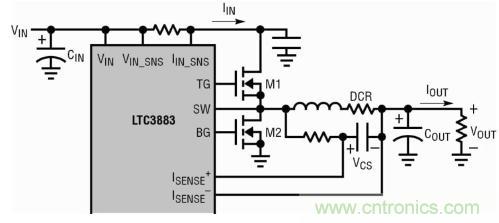

，因而極大地限製了電流回讀精確度。為解決這一問題，LTC3883 采用了一種專有的電感器DCR 自動校準功能。圖3 示出了該電路的簡化示意圖。

LTC3883 可準確地測量輸入電流（IIN）和占空比（D），並根據下麵的關係式對實際的DCR 值進行校準：DCRCALIBRATED=VCS·D/IIN

利用這種自動校準方法，可將輸出電流回讀精確度控製在3% 以內，這與電感器DCR 容差無關。
[page]
三、1.2V/60A 三相數字電源

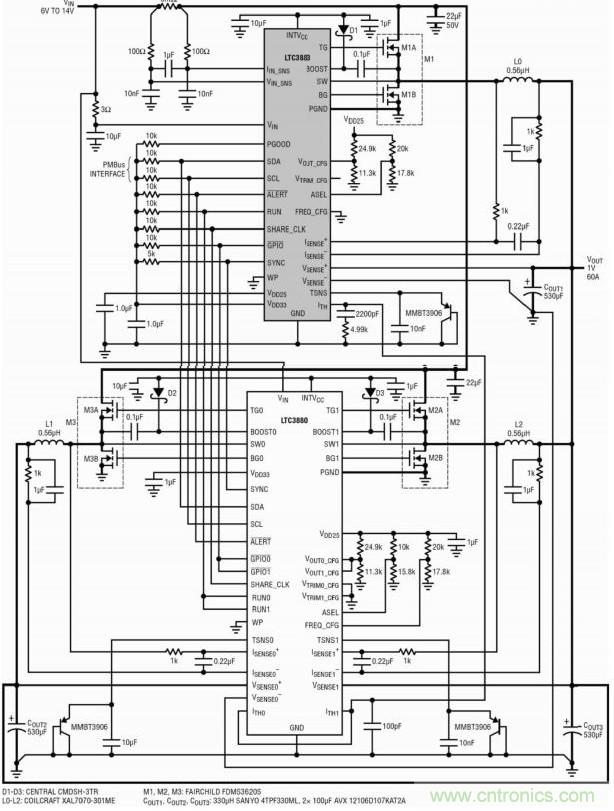

LTC3883 具有一個模擬電流控製環路，這使其非常適合於多相（PolyPhase）操作。圖4 示出了三相單輸出電路的一個例子，其將一個LTC3883 和一個LTC3880用於7V 至14V 輸入、1.2V/60A 輸出應用。LTC3880 是一款具數字電源係統管理功能的兩相同步降壓控製器。這兩顆芯片之間的互連簡單明了。請注意一下LTC3883 的輸入電流檢測電阻器怎樣用來檢測所有三相的總輸入電流。

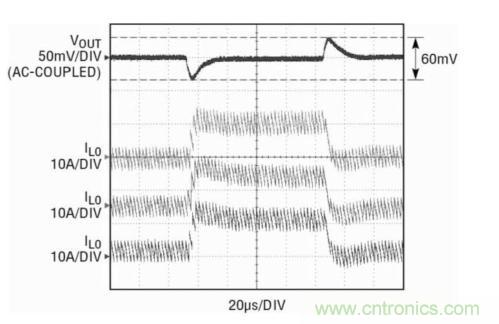

圖5 示出了針對一個負載階躍瞬變的動態均流。所有三相可均勻地分享電流。

四、LTpowerPlay開發

所有的數字電源管理功能皆可由基於PC的軟件LTpowerPlay來控製，該軟件可兼容淩力爾特所有的數字電源產品。借助LTpowerPlay，設計人員就能輕而易舉地設置和控製整個電源係統，而無需編寫一行代碼。無論是配置總線上的任何芯片，還是查驗係統狀態
、讀取遙測數據、檢查故障狀態和控製電源排序
，均能輕鬆完成。

五
、結論

LTC3883整合了一個同類最佳的模擬DC/DC控製器與完整的數字電源管理功能部件及高精度數據轉換器，能實現前所未有的性能和控製水平。可將多個LTC3883與其他的淩力爾特PMBus產品配合使用，以優化多軌數字電源係統。功能強大的LTpowerPlay軟件簡化了複雜電源係統的開發。LTC3883可用於電信、計算、數據存儲和其他應用領域。
