如何在實驗室利用一台電源完成多種規格產品的測試
，並且使控製方式更加靈活多樣，是廣大研發和設計驗證人員所非常關心的問題。ITECH 推出的IT6900A xiliezhiliudianyuan

，wanquanzhenduichuantongdianyuandebuzuersheji，yitaidianyuannenggoutidaiduotaibutongxinghaodechuantongdianyuanshiyong，fugailegegebutongxingyebutongguigechanpindeceshixuqiu，tongshikezaiceshizhongtigongyuxianxingdianyuanxiangpimeidegaojingdu。

一台電源完成多種測試的解決方案

1. 寬範圍輸出

現有兩個待測的電源產品，第一個待測電源的規格為50V/2A
；第二個待測電源的規格為25V/4A
，這樣可能需要兩台不同規格的100W電源或者一台成本更高的50V/4A/200W以上的電源進行測試
，雖然成本很高
，但仍然不便於工程師對試驗狀態隨機調整
，也不利於實驗室儀器的靈活配置。

艾德克斯提供的測試方案，是利用IT6900A係列直流電源的寬範圍設計來解決這一難題。其中功率為100W的型號
，其規格為60V/5A。首先，設置IT6900A電源的電壓為50V，在這種情況下，電流將自動設置為2A，完成第一個待測電源的測試；接著，設置IT6900A電源的電壓為25V，電流同樣自動設置為4A，就可完成第二個待測電源的測試。這個方案在最大限度的節省實驗時間和設備成本的同時
，也保證了測試數據的高可靠性。

2. 智能化可編程

在汽車電子領域產品的測試中,測試的步驟相對較為複雜,例如:針對一款汽車喇叭的測試中，工程師需要一台可編程電源來測試喇叭的特性
，比如測試過程如下：連續10 分鍾供電13V 之後，檢測喇叭的音質等性能，和啟動試驗1S 13V on

，4S off
，循環1000 次之後檢測喇叭的性能。如果要完成這個測試，艾德克斯的電源可提供最簡單
、最快捷的方法。

客戶可利用艾德克斯的IT6900A 係列寬範圍直流電源的可編程特性，配套功能強大的軟件
，組成最佳的測試方案。在實驗開始之前，先按照實驗需求對IT6900A 係列電源進行編程
，編程的方式也可根據實際情況進行多樣的選擇，如在電源的麵板上編程
，或利用內置的標準RS232/USB/GPIB 接(jie)口(kou)進(jin)行(xing)遠(yuan)程(cheng)通(tong)訊(xun)，在(zai)計(ji)算(suan)機(ji)上(shang)進(jin)行(xing)編(bian)程(cheng)的(de)操(cao)作(zuo)。電(dian)源(yuan)快(kuai)速(su)收(shou)到(dao)工(gong)程(cheng)師(shi)編(bian)好(hao)的(de)程(cheng)序(xu)指(zhi)令(ling)，汽(qi)車(che)喇(la)叭(ba)的(de)測(ce)試(shi)即(ji)可(ke)按(an)照(zhao)預(yu)定(ding)的(de)程(cheng)序(xu)自(zi)動(dong)進(jin)行(xing)，軟(ruan)件(jian)就(jiu)會(hui)實(shi)時(shi)記(ji)錄(lu)這(zhe)一(yi)時(shi)刻(ke)的(de)電(dian)壓(ya)、電流數據，並顯示
、記錄在計算機的軟件監控界麵上。

與此同時，由於IT6900A 係列直流電源具有豐富的SCPI 指令，可以方便的組建智能切換化測試平台，這對於有二次開發需求的測試顯得尤為重要。

3. 超低紋波

對於DC-DC 的開關電源等設備，工程師在測試時會擔心測試儀器產生的紋波會與待測設備本身的紋波疊加
，從而測試結果與實際情況有較大偏差。

在這種情況下

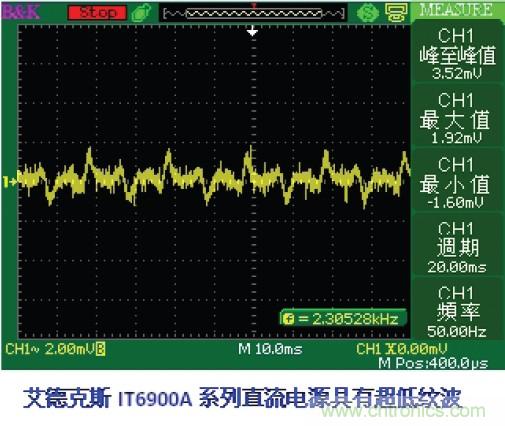

，同樣可使用艾德克斯IT6900A 係列的直流電源來進行測試。因為該電源的電壓和電流的紋波係數分別為≤5mVp-p 和≤5mArms
，所以工程師在測試時不用擔心紋波疊加而影響待測設備的紋波特性。
[page]
4. 抑製突波電流和OCP功能

LED 是一個特殊的電子元器件，作為恒流源的LED 產品對於電流有很高的敏感度。而大部分的電源供應器在啟動瞬間都會有一個突波電流產生，有可能會損壞待測物，尤其是像LED 這樣對電流高度敏感的產品。故不適合用於這類產品的測試。

艾德克斯IT6900A 係列直流電源，啟動瞬間有抑製突波電流的功能，所以可完美應用於LED 相關產品的可靠性測試。艾德克斯IT6900A 係列直流電源有效抑製突波電流的功能

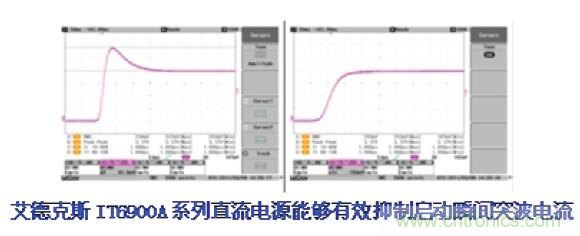

，下圖可具體說明：

上圖左邊為選取的一般電源供應器測試LED 產品，通過示波器獲得的電流波形，有明顯的突波電流
；右邊為艾德克斯IT6900A 係列直流電源測試該LED 產品獲得的電流波形，電流平滑
，在啟動瞬間無突波電流產生，故用於LED 產品的可靠性測試，可保護電流敏感度極高的待測產品。

在老化測試方麵，IT6900A 係列直流電源的OCP 保護功能，能夠在長時間的老化過程中保護正在進行測試的LED 產品
，以防其被老化期間不可避免的異常電流燒壞。一旦電流異常變大，電源就會進入OCP 保護狀態，並停止輸出。

總結

以上幾個案例是艾德克斯IT6900A 係列直流電源的幾個應用實例
，在與此相關的其他行業測試中，此電源還有更多的測試方案。IT6900A 係列直流電源，除了可以一台電源完成多種測試，它還保留了諸多硬件及功能設計方麵的優勢，如功能鍵內發光方便較暗環境下操作、標準化尺寸可輕鬆上機櫃安裝等。艾德克斯IT6900A 係列係列電源的設計理念
，是讓各個行業的工程師不論進行何種測試
，它都能帶來最完美的測試方案
