像是很多人小時候都幻想擁有哆啦A夢的道具一樣
，這個靈感也來源於此。我們也製造了這個設備——時光留聲機。它的功能簡單說來，像是一台帶有網絡和藍牙功能的錄音機
，又因為它隻有一個按鈕
，所以我們又起了個名字給它——One Button。

留聲機的功能介紹：

在生活中有這樣的情景：家裏隻有一輛摩托車，有人有急事要騎車出門，又不必告訴家中的每一個人。離開前，他隻要對著盒子luyiduanhua，hezideyansejiuconglansebianchenglehongse。bierenkandaohou
，dianyidiananniujiuzhidaoleyuanyin。yongdengguanglaitixingbutongshijiandaolaideren，zheshiliushengjidediyigegongneng。

留(liu)聲(sheng)機(ji)的(de)第(di)二(er)個(ge)功(gong)能(neng)是(shi)通(tong)過(guo)藍(lan)牙(ya)來(lai)遙(yao)控(kong)發(fa)聲(sheng)，它(ta)的(de)應(ying)用(yong)場(chang)景(jing)或(huo)許(xu)是(shi)開(kai)不(bu)了(le)口(kou)的(de)道(dao)歉(qian)。文(wen)字(zi)通(tong)過(guo)手(shou)機(ji)發(fa)送(song)到(dao)盒(he)子(zi)
，合(he)成(cheng)語(yu)音(yin)來(lai)幫(bang)你(ni)說(shuo)出(chu)那(na)句(ju)說(shuo)不(bu)出(chu)口(kou)的(de)抱(bao)歉(qian)

，或(huo)許(xu)會(hui)讓(rang)你(ni)輕(qing)鬆(song)一(yi)些(xie)，也(ye)少(shao)一(yi)些(xie)尷(gan)尬(ga)。

留聲機的第三個功能是可以通過網絡來留言，我們希望它變成一個禮物
，在送出去以後，你還可以源源不斷的送上祝福。WiFi模mo塊kuai可ke以yi幫bang助zhu設she備bei從cong網wang絡luo上shang獲huo取qu微wei信xin信xin息xi。微wei信xin客ke戶hu端duan可ke以yi通tong過guo向xiang該gai設she備bei留liu言yan，將jiang數shu據ju發fa送song到dao網wang絡luo，同tong時shi會hui返fan回hui哪na些xie發fa出chu的de信xin息xi已yi被bei讀du取qu，而er哪na些xie尚shang未wei被bei讀du到dao。
[page]

留聲機的製作：我們是這樣完成它的製作的！

使用的材料有：

Arduino UNO;

ISD1820錄音模塊;

SYN6658TTS語音模塊;

藍牙模塊;

WiFi模塊;

RGB LED燈帶及其它。

首先，是將Arduino和錄音模塊連接起來，使用數字端口8號來播放聲音
，使用9號端口來錄製聲音
，再單獨製作按鈕連接在12號端口上。因為TTS語音模塊是通過串口通訊的
，所以我們把它的RX和TX分別連接在Arduino的2
、3號端口，藍牙模塊的RX和TX連接在4
、5號端口。因為RGB LED燈帶的三色要使用PWM控製，所以紅綠藍三色的控製分別連接在了6

、10、11號端口。串口的WiFi模塊可以連接在7
、13號端口。

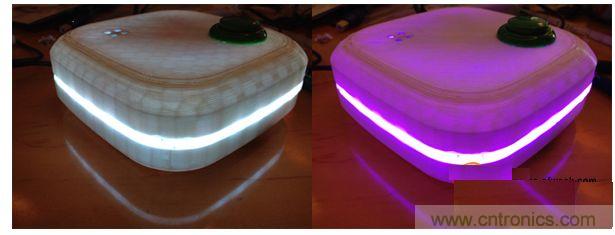

電路連接的部分結束後，我們使用3D打印製作了留聲機的外殼

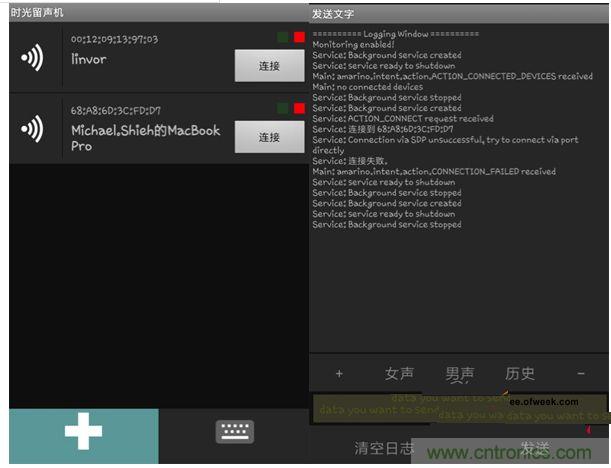

，並將電路部分固定在了裏麵。關於通過android端手機藍牙控製的發聲過程，首先發現藍牙設備
，並且連接上去。

輸入你要說的話，點擊發送就可以讓發聲模塊發聲。還可以通過點擊男聲和女生來變換聲音的語調。

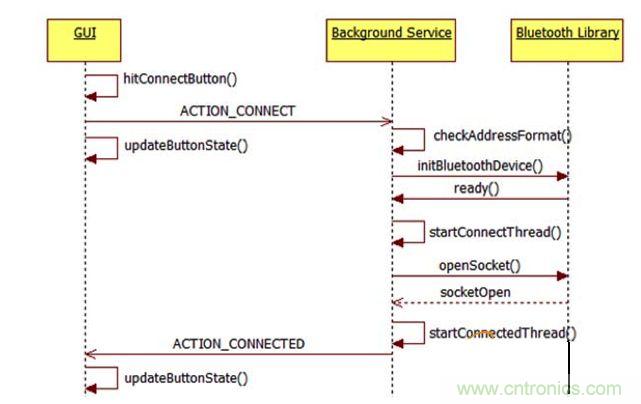

藍牙連接流程：

下麵是藍牙的連接原理圖
，首先通過界麵GUI點擊連接按鈕通過連接按鈕的事件hitConnectButton()來發出連接命令
，命令ACTION_CONNECT發送給後台服務Background Service通過checkAddressFormat來檢查地址格式，然後通過initBuletoothDevice()來調用藍牙連接庫BlueTooth Library來初始化藍牙連接。當藍牙連接庫返ready()的時候Background Service開始啟動連接線程startConnectThread(),接著打開藍牙連接socket，當返回socketOpen時啟動socket連接池管理socket。然後Background Service返回給GUI命令ACTION_CONNECTED,表示連接成功。同時通過updateButtonState()來更新界麵的顯示狀態。

[page]

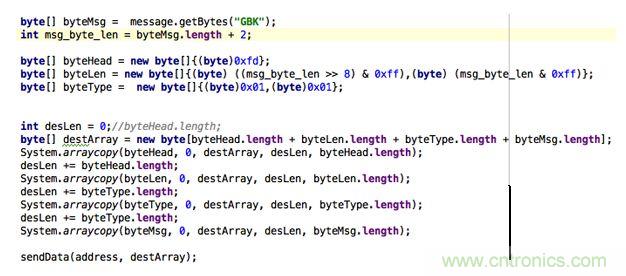

數據格式生成代碼：

下麵是從android手機端發送給發聲模塊的數據幀結構。下麵的代碼就是怎麼樣在android上用java代碼生成這樣的數據格式。經調試該發聲模塊目前能接受的是GBK的數據編碼格式，所以我們用message.getBytes(“GBK”)來生成該編碼格式。Msg_byte_len是數據幀總長度

，byteHead代表幀頭，byteLen代表數據區長度

，byteType代表命令字和命令參數，然後將這些數據組合在destArray中
，發送到發聲模塊上，發聲即可。

稍加調試
，留聲機就基本能工作起來了。對我們最具挑戰的第三個功能——網絡留言功能
，也使用微信的API測試成功。當它被作為禮物送給對方的時候
，你還可以在後麵的日子裏訪問它
，很喜歡為它設計的廣告語：每一份愛都應該得到禮物
，每一份禮物都應該持續不斷地得到祝福。
