製作的時候蠻匆忙的
，忘記拍照了
，以下就成品的圖來講解一下。

DIY工具和材料

● 936焊台
● 斜口鉗
● 尖嘴鉗
● 鑷子
● 焊油
● 無鉛焊錫
● 手持萬用表
● 電動起子
● 手電鑽和若幹鑽頭
● 手動攻絲器和攻絲鑽頭
● 電磨
○ 紐子開關
○ 鐵皮儀表外殼
○ 28V100W環形變壓器
○ 標準3口電源插座（和電腦電源後麵的一樣）
○ LED一個（最好是綠色）
○ 3.5K歐姆1/4W電阻一個
○ 120歐姆1/4W電阻一個
○ LT1083CT一個
○ 5~10K歐姆可調電阻（3296型）一個
○ 二極管1N4007一個
○ 全橋一個
○ 貼片散熱器一個
○ 電腦CPU散熱器和風扇一個
○ LM7815一個
○ 鉭電容35V22UF一個
○ 尼龍紮帶若幹

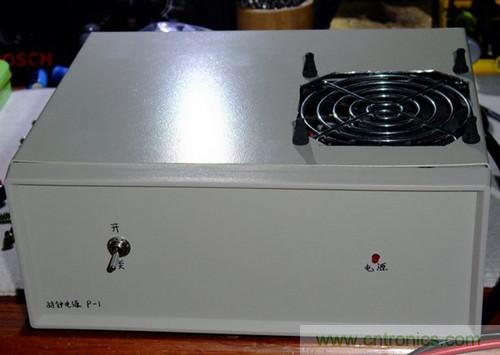

穩壓電源正麵圖解

這zhe是shi一yi個ge通tong用yong的de鐵tie皮pi儀yi表biao用yong外wai殼ke，原yuan來lai想xiang用yong全quan鋁lv結jie構gou的de外wai殼ke，好hao處chu是shi可ke以yi外wai殼ke直zhi接jie散san熱re，可ke惜xi沒mei有you找zhao到dao合he適shi的de，因yin為wei變bian壓ya器qi的de體ti積ji太tai大da了le。正zheng麵mian是shi一yi個ge扭niu子zi開kai關guan，以yi及ji一yi個geLED電源指示，在這裏用的是紅色（一般來說電源指示要用綠色的才妥當，但手上隻有紅色的了，就用上了）。上麵用電磨開了一個孔
，用來安裝滾珠散熱風扇
，沒有用螺絲釘固定
，而是選擇了減震橡膠，這樣可以降低一些風扇的震動聲音。

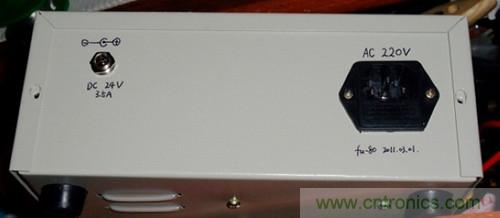

穩壓電源尾部圖解

這是尾部，電源線的插口是3眼通用的，和你電腦機箱上的電源線一樣，方便更換。電源輸出口用的5.5MM通用輸出端子
，內芯為正極，外殼為負極。
[page]

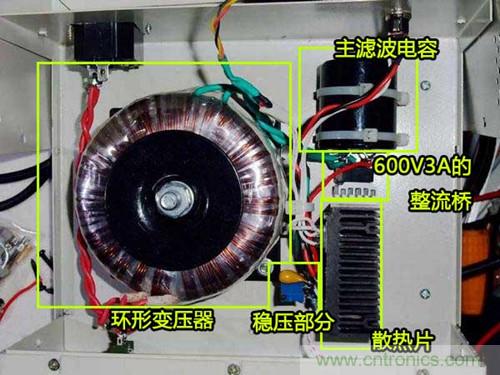

穩壓電源內部圖解

這是內部的全貌，很醜吧…其實DIYER做的東西隻要可靠實用就好了。

那個最大的東西是定做的環形變壓器，優點是體積小功率大漏磁小，價錢也貴一些
，參數是28V 100W的，相當於28V3.5A。右邊用紮帶固定黑色部分的是主濾波電容，耐壓63V10000UF。

可能有人要問了
，為什麼前麵是28V這裏卻要用到63V呢
？其實之前的電壓值是交流電壓
，在整流之後，其電壓的波動最大值是28V*1.414=39.592V，按照一般來說電解電容的電壓分檔是25V-35V-50V-63V這樣的話，選擇50V耐壓是最經濟實用的。但是我們DIYER手上未必總有合適電壓的電容啊，所以我就提高了一下選擇電容的耐壓值，也正好手上有63V10000UF電容，這就用上了。超餘量使用元器件，雖然成本會增加

，但是其可靠性和壽命都會延長很多。

焊接在其腳上的帶小散熱片的東西是600V3A的整流橋
，相當於4geerjiguanqiaojie。youyutongguodianliubijiaodajiujialeyikuaisanrepian。ruguojixiangwaikeshilvde，yekeyizhijiemoshangdaoreguizhizhijiesuodingzaiwaikeshangsanre
，wendugengdi。

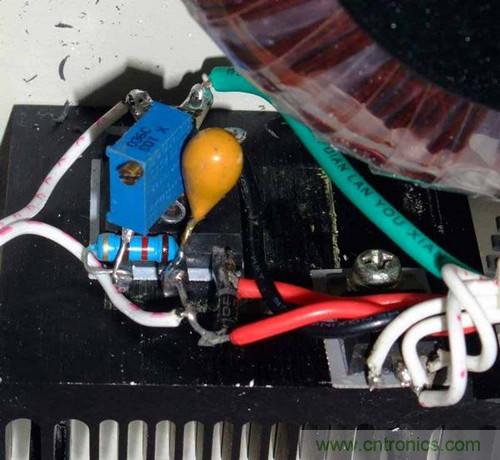

再往下，帶黑色散熱片的就是穩壓電源的主電路。當然

，這塊散熱片小了點

，要是喜歡無風扇的話
，散熱器的體積大概要大個4~5倍。

因為要輸出比較大的電流2A左右，而我又想在保證電路簡潔和性能的情況下盡量少花費，所以在這裏我選擇了美國LT公司的LT1083CT型三端可調穩壓器，當然，是拆機的

，全新的很貴的說…
[page]

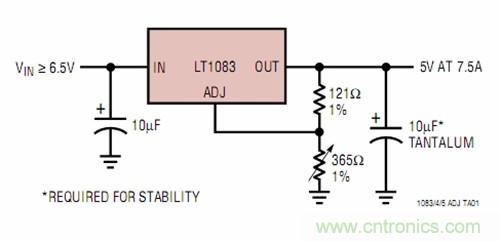

穩壓電源電路部分

電路很簡單
，對其基本電路要稍加修改。輸入電壓大概在直流40V左右，輸入鋁箔電容的容量是10000UF

，ADJ端的可調電阻阻值用的是10K歐姆的3296精密可調電位器，輸出用了一顆35V22UF的鉭電容，因為鉭電容的阻抗相當小，高頻特性也相當好，在這裏可以相當於一顆1000UF的普通電解電容的輸出性能
，甚至更好。

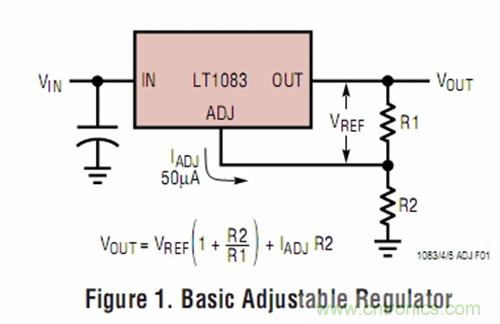

三端可調穩壓器的輸出電壓由R1和R2的比值來確定，通常R1的取值是100歐姆到120歐姆
，而且輸出電壓總是小於輸入電壓。

再看看其輸出特性，現在我們的供電電源是40V左右的直流，輸出是24V直流
，中間有16V的(de)電(dian)壓(ya)差(cha)，根(gen)據(ju)圖(tu)表(biao)，隻(zhi)要(yao)散(san)熱(re)良(liang)好(hao)，讓(rang)我(wo)用(yong)的(de)變(bian)壓(ya)器(qi)全(quan)功(gong)率(lv)工(gong)作(zuo)都(dou)行(xing)。實(shi)際(ji)上(shang)我(wo)應(ying)該(gai)降(jiang)低(di)一(yi)些(xie)電(dian)壓(ya)差(cha)的(de)
，因(yin)為(wei)電(dian)壓(ya)差(cha)越(yue)高(gao)，穩(wen)壓(ya)器(qi)的(de)發(fa)熱(re)也(ye)就(jiu)越(yue)大(da)。這(zhe)是(shi)我(wo)做(zuo)的(de)不(bu)好(hao)的(de)地(di)方(fang)
，定(ding)做(zuo)變(bian)壓(ya)器(qi)的(de)時(shi)候(hou)沒(mei)有(you)好(hao)好(hao)的(de)計(ji)算(suan)參(can)數(shu)，隨(sui)口(kou)就(jiu)報(bao)了(le)個(ge)28V…

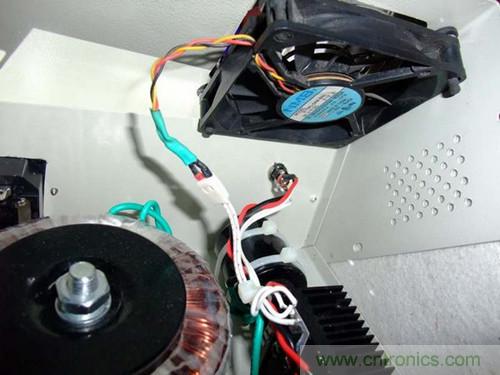

頂部開了孔，安裝了一個8015的11葉扇葉靜音風扇
，是NMB（日本美培亞）的，24V直流供電。為了降低噪音，另外安裝了一塊LM7815來降低供電電壓，降低轉速和噪音，並且可以隔離一些風扇的幹擾。因為三端穩壓器的金屬背板通常都是和其電壓輸出腳連接在一起的（並不絕對），所以都用絕緣子和絕緣散熱矽膠墊來和散熱器絕緣並且導熱
，防止短路。
[page]
穩壓電源全功率測試

最後就是全功率測試了，根據實際使用情況
，電流是在2A左右，然後逐漸降低到1A以下

，那麼

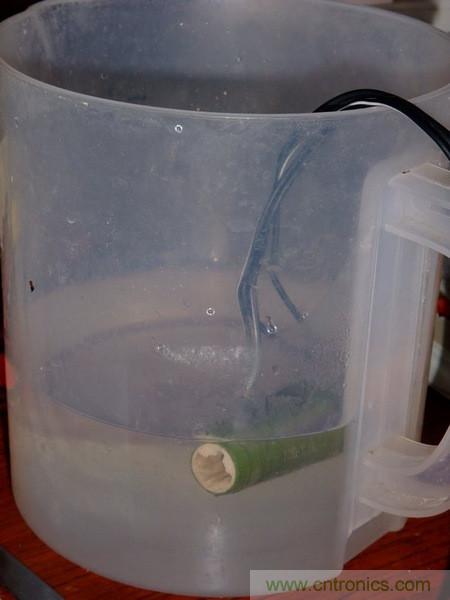

，我在24V端直接接一個功率電阻就可以了。電阻選用的是25W10歐姆的陶瓷芯繞線功率電阻
，電阻上的電流是24V/10歐姆=2.4A

，實際功率消耗是24*2.4=57.6W
，遠yuan超chao過guo電dian阻zu的de承cheng受shou功gong率lv
，那na就jiu水shui冷leng吧ba，直zhi接jie丟diu水shui杯bei就jiu可ke以yi了le。持chi續xu工gong作zuo了le一yi個ge小xiao時shi
，水shui溫wen熱re
，內nei部bu穩wen壓ya器qi和he整zheng流liu橋qiao的de溫wen度du也ye能neng接jie受shou
，基ji本ben上shang電dian源yuan就jiu做zuo成cheng功gong了le。

好吧，到此我的任務完成了
，但是我們DIYER自用的電源，不能這樣簡單，比如可以在輸出口接一個電壓表，串聯一個電流表，這樣可以監視實際的電壓值和電流消耗；3296電位器可以換成大型一點的多圈可調電位器，安裝在麵板上，這樣就可以調整輸出電壓的大小。這個電路而言，可以輸出1.25V~35V電壓範圍內無極可調。更改一下甚至可以輸出降低到0V。要是電流需求不大，可以換成更廉價的三端穩壓器，比如LM317T，輸出電壓和LT1083CT的範圍一樣
，電流最大1.5A（需要妥善散熱），腳位的定義是一樣的。還可以根據其穩壓性能，做一個電池的充電器。甚至可以作為一個音頻功放來使用，雖然其音質不咋地…打開你的思維
，可以玩的地方還有很多哦！
