DIY:自製自帶電池供電的無線路由器
發布時間:2013-08-23 責任編輯:eliane
【導讀】無線路由器rangwomentuolichangchangdewangxiandeshufu,wulunshizaiyangtaihaishibeiwo,dounengxiangshouwuxiandailaideziyou,danshiluyouqiquehaishilibukaidianyuanxian,yudaotingdianhuozhewaichuyouwandeshihou,kanzhexianchengdewangkouquebunengziyoushiyongnashiduomedezaogao,yinci,womenyaorangluyouqiyetuolidianxiandeshufu!
1 材料和工具
DIY目的:
●給無線路由器加裝外接電池供電。
●給無線路由器加裝micro接口,讓它能夠從電腦取電。
●集成充電控製,盡量減少日常需要的管理。
DIY需要的工具和材料:
●無線路由器一個,這裏選用的是TPlink的WR710N型號。路由器的基礎功能決定改造後的功能,如果你需要插3G網卡的話就需要選帶有相應功能的。
●鋰電池一塊,這裏用的是一塊華為C8650的電池,不過它的體積過大,最後就隻能外置了。電池的容量越大越好,路由器能堅持的時間就越長。
●充電電路,上麵提到的C8650電池自帶座充,改造起來相當省事。
●電磨,或者好用鋒利的美工刀。
●電烙鐵,焊錫,助焊劑,導線,膠帶,502膠,環氧膠等。

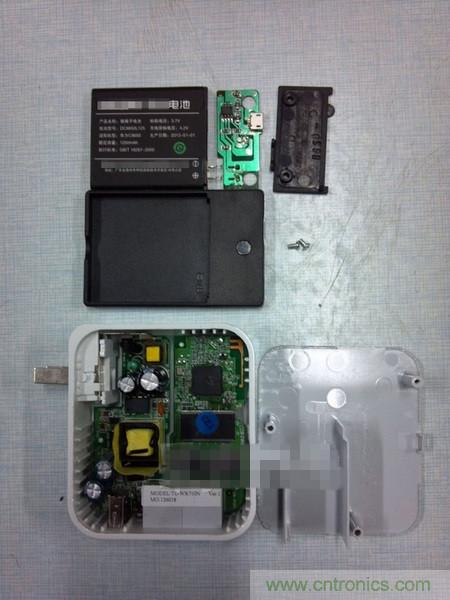

2 拆解路由器和電池座充
路由器由內部的塑料卡子卡住,小心一些用指甲或者三角撬片就可以把蓋子取下。 電池座充背後兩個橡膠帽蓋住螺釘,直接旋下即可。

可以看到這款無線路由內置了連通市電的電源,很方便改造。
3 改造路由器
這一部分動手之前,有條件的話最好看一下路由器的電路圖和相關維修資料。 對這一次用的WR710N來說,它自帶內置的5V開關電源提供USB接口的電源輸出,然後通過背麵的穩壓芯片U10降壓到3.3V供給無線部分工作。基於這一設計,改造的計劃如下:
拆掉U10,將無線部分的3.3V電源輸入和開關電源的5V輸出引到路由器外。用5V輸出在接電的情況下給外接的鋰電池充電,同時外接電池通過3.3V電源輸入給無線路由器供電。
[page]
具體的改造方法如下:
●用熱風槍或者烙鐵拆下U10,清理焊盤。

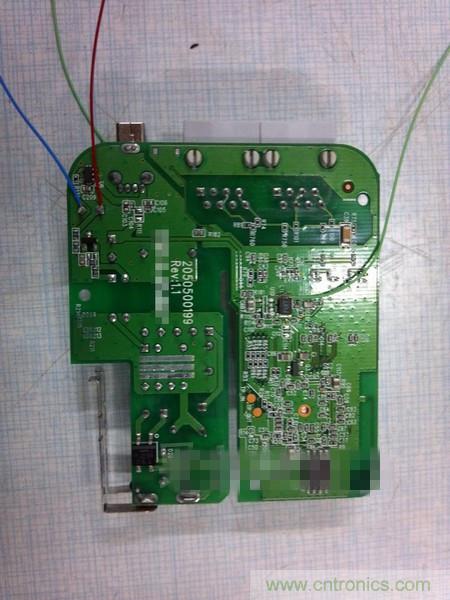

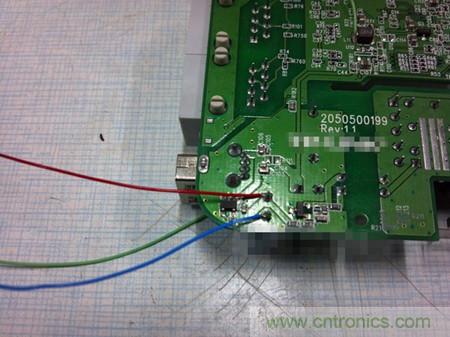

●將5V輸出(紅),原先U10的3.3V輸出(綠),地線(藍)分別引出。
●用電磨在路由器外殼上方鑽個洞,穿出三條外接線。
●把路由器按拆解的逆過程組裝回去。這時候注意引線要遠離高壓部分,最好用絕緣膠帶固定好。

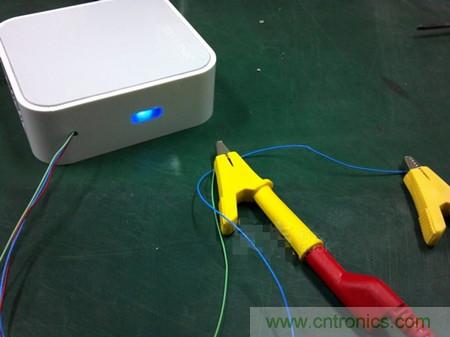

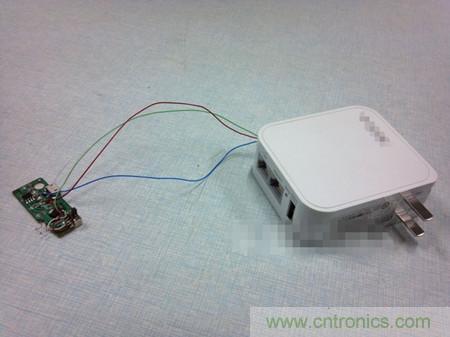

接下來需要對改造後的路由器進行測試。
●首先給綠線和藍線之間接上3.3V電壓,觀察路由器能否正常工作,其他設備能否連接上網。
●然後將路由器插到插座上,觀察紅線和藍線之間是否是接近5V的電壓。
[page]
由於該路由器內置開關電源直連220V,此時千萬注意安全!

兩步測試通過,並且沒有冒煙發熱情況的話,表明路由器改造完成,可以進行下一步了。
順帶一提,TPlink這zhe個ge係xi列lie的de無wu線xian路lu由you器qi內nei部bu剩sheng餘yu體ti積ji都dou相xiang當dang大da,如ru果guo能neng弄nong到dao形xing狀zhuang適shi合he的de鋰li電dian池chi的de話hua完wan全quan可ke以yi考kao慮lv內nei置zhi電dian池chi,這zhe樣yang在zai外wai麵mian看kan不bu到dao引yin線xian,用yong起qi來lai也ye更geng加jia方fang便bian。 可以改造的選項還有加裝SMA高增益天線,更換大容量FLASH,RAM,刷入自製係統等等,不過這次的主題是供電,其他方麵先緩一緩。
如果想要改造別的型號的路由器,記得事先研究一下電路圖特別是供電部分,比如一些12V供電的路由器,用其他外接電池方式可能更恰當。
4 改造座充
拆開以後可以看到這個座充自帶了microUSB充電接口和充電電路,手機電池本身也帶了欠壓保護和過流保護,意味著我們可以在上麵省下一些工夫。
座充方麵的改造計劃如下:將充電輸入與路由器的5V電源輸出相連。增加一個降壓芯片提供將輸入的5V電壓或電池的3.7V電壓降到3.3V,輸出給路由器。用一個撥動開關使降壓芯片可以在輸入的5V電壓和電池的3.7V電壓之間切換。
具體的改造方法如下:

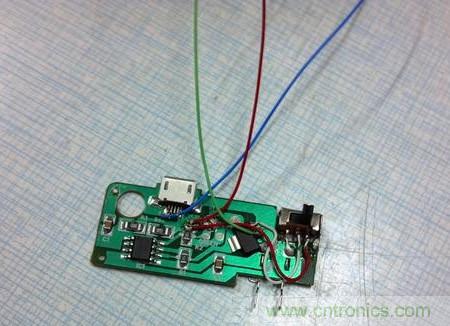

●把一個5V-3.3V降壓芯片粘在電路板上。可以就用剛才拆下來的U10,但是我在改造時不小心弄丟了,所以用的是稍大一點的AM1117。考慮到路由器本身供電的寬容度比較大,2.5V以上就能工作,所以對芯片的要求不高,供給300mA左右電流AM1117也完全可以勝任。
●剪去電路的邊角留出撥動開關的位置並粘上開關。
●固定好元器件之後開始按照之前的計劃飛線並連接路由器。


[page]
接下來是測試。

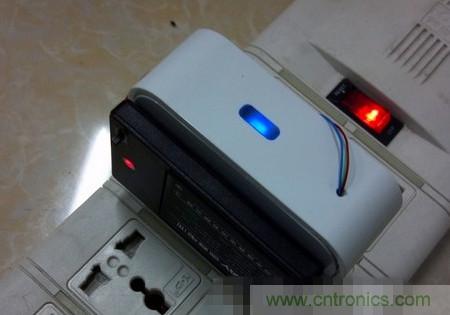

●首先將開關切換到5V電壓位置,不放電池,將路由器插上插座看市電供電時工作是否正常。
●將開關切換到電池供電位置並放入電池,開關市電插座上的開關,看路由器在市電斷電時能否保持持續供電。


通過以上兩步測試,表明電路方麵的改造基本完成。
youyuduizuochongdianlubandegaizaoshichicunzengda,yuanxiandewaikenanyirongna,bingqiekaiguanyexuyaoluchuwaikebianyucaozuo,suoyixuyaoyongdianmohuomeigongdaoduizuochongwaikezuoxiuzheng,qiahaofangrudianlubanweizhun。

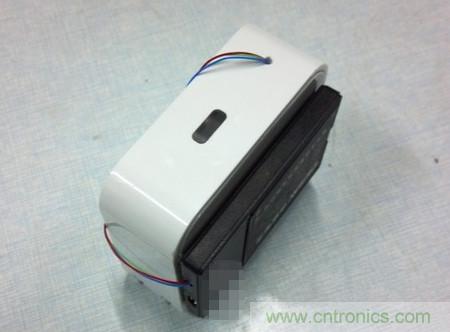

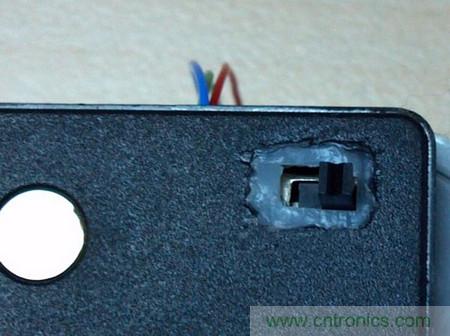

最後,將座充組裝回去,並在外殼上的適當地方開孔引線,順便給撥動開關留出位置。

[page]

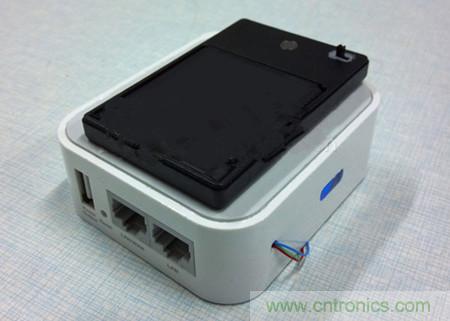

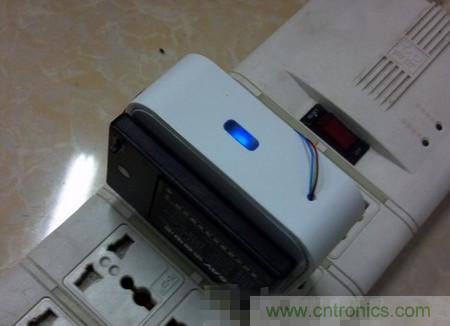

5 大功告成
最(zui)後(hou)把(ba)座(zuo)充(chong)粘(zhan)結(jie)在(zai)路(lu)由(you)器(qi)上(shang),並(bing)固(gu)定(ding)好(hao)兩(liang)者(zhe)之(zhi)間(jian)的(de)引(yin)線(xian),一(yi)個(ge)自(zi)帶(dai)電(dian)池(chi)供(gong)電(dian)的(de)無(wu)線(xian)路(lu)由(you)器(qi)就(jiu)大(da)功(gong)告(gao)成(cheng)了(le)。即(ji)使(shi)沒(mei)有(you)交(jiao)流(liu)供(gong)電(dian)的(de)地(di)方(fang),它(ta)也(ye)能(neng)為(wei)你(ni)堅(jian)持(chi)幾(ji)個(ge)小(xiao)時(shi)的(de)網(wang)絡(luo)連(lian)接(jie),並(bing)且(qie)會(hui)在(zai)有(you)電(dian)時(shi)自(zi)動(dong)充(chong)電(dian),不(bu)需(xu)要(yao)太(tai)多(duo)的(de)照(zhao)顧(gu)。

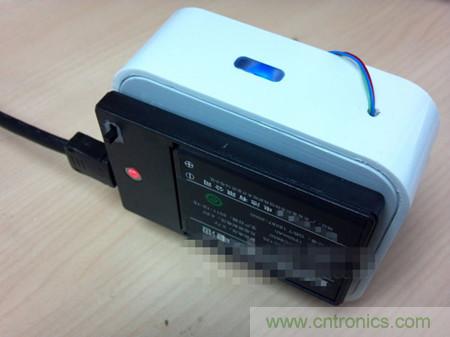

通過筆記本的USB接口和自帶電池工作的樣子,看起來還不錯吧?
