產品特性：

• 功率轉換效率大於96%
• 緊湊型4 mm x 4 mm QFN 16引腳封裝
• 高精度、同步輸入和可選相移特性

應用範圍：

• 多電源軌
  、終端負載應用

Analog Devices, Inc. (ADI)
，全球領先的高性能信號處理解決方案供應商，最近推出一款6.5 V、4 A輸出DC-DC調節器ADP2164
，其功率轉換效率大於96%。這款高集成度調節器ADP2164提供2.7 V至6.5 V輸入電源電壓範圍，輸出範圍低至0.6 V，內置低導通電阻開關FET，不僅能夠實現最高效率，而且減少了電路板空間。ADP2164效率極高，采用緊湊型4 mm x 4 mm QFN 16引腳封裝。這款新型DC-DC調節器針對多電源軌、終端負載應用而設計，適合從通信基礎設施到工業設備的各種要求小尺寸、快速瞬態性能和高精度電壓調節的應用。與其它5 V調節器不同，ADP2164的最大輸入範圍為6.5 V，可提供額外的安全裕量。

DC-DC調節器ADP2164主要特性
• 最大輸入電壓範圍達6.5 V
，采用5.5 V電源供電時，可提供額外的裕量。
• 峰值效率高達96%
，可提高係統電源效率並減少散熱。
• 同步輸入和可選相移特性將輸入紋波電流減至最小，並簡化輸入濾波器設計。
• 精密使能輸入

、電壓跟蹤輸入和電源良好特性實現簡單、可靠的啟動時序。
• 內部補償和軟啟動簡化設計

ADP2164的開關頻率可設置於500 kHz至1.4 MHz之間，或與外部時鍾同步
，以消除調節器間的拍頻。兩個ADP2164調節器也可以同步、相位相差180度，從而降低輸入紋波電流以及輸入電容的大小。該調節器基於電流模式、固定頻率PWM（脈寬調製）架構
，具有出色的穩定性和瞬態響應
，並與ADP2118 5 V 3 A同步調節器引腳兼容。ADP2164針對高效率多電源軌應用而設計，工作溫度範圍為−40°C至+125°C結溫範圍。

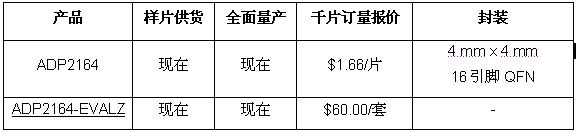

供貨與報價
