中心議題：

• ICE385565P單片開關電源的製作

解決方案：

• 利用混合並聯方式
• 采用優良的DC/DC轉換IC

隨(sui)著(zhe)各(ge)種(zhong)家(jia)用(yong)電(dian)器(qi)湧(yong)人(ren)家(jia)庭(ting)。在(zai)家(jia)庭(ting)用(yong)電(dian)量(liang)中(zhong)。待(dai)機(ji)電(dian)量(liang)所(suo)占(zhan)比(bi)例(li)也(ye)越(yue)來(lai)越(yue)大(da)。據(ju)調(tiao)查(zha)，待(dai)機(ji)功(gong)率(lv)一(yi)般(ban)達(da)到(dao)用(yong)電(dian)功(gong)率(lv)的(de)十(shi)分(fen)之(zhi)一(yi)左(zuo)右(you)。如(ru)果(guo)能(neng)節(jie)省(sheng)這(zhe)部(bu)分(fen)電(dian)能(neng)。就(jiu)可(ke)以(yi)少(shao)向(xiang)大(da)氣(qi)排(pai)放(fang)1430萬噸的CO2。

而電視機、顯示器
、電腦等都采用了開關電源。

其待機功率達到1W，因而有必要改進現在常用的開關電源，設計出高效
、低能耗的新型開關電源。

另外。開關電源內含DC變bian換huan電dian路lu。會hui在zai供gong電dian線xian路lu中zhong產chan生sheng高gao次ci諧xie波bo
，造zao成cheng功gong率lv因yin數shu偏pian低di
，供gong電dian線xian路lu能neng耗hao增zeng加jia。而er且qie電dian流liu中zhong的de高gao次ci諧xie波bo成cheng分fen可ke能neng引yin起qi變bian電dian所suo中zhong電dian容rong器qi的de燃ran燒shao。以yi及ji使shi水shui力li發fa電dian機ji的de轉zhuan子zi產chan生sheng2倍電源頻率的振動而損壞。因此必須減少開關電源產生的高次諧波。

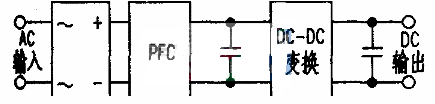

傳統的開關電源結構如下圖
，是將功率因數校正電路（PFC，PowerFactorCorrection）和DC-DC變換電路串聯起來。因而效率低，要減少待機功率也相當困難。

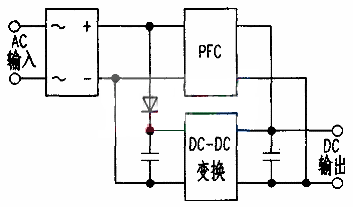

本設計的開關電源結構見下圖，可稱為混合並聯方式
，通過采用優良的DC/DC轉換IC，再輔以電壓反饋和增大導通角的措施。使這一開關電源在70～350W的功率範圍內。效率達90％以上，待機功率僅0.1W
，高次諧波的抑製也達到了IEC61000—3—2規範的D類（適用於液晶電視、顯示器、電腦）。

轉換IC選用了英飛淩公司第三代高整合功率集成電路——COOLSETF3係列產品ICE385565P
，它在單一封裝中，結合了英飛淩COOLMOS功率金屬氧化層半導體場效應晶體管（MOSFET），與新型的脈寬調製（PWM）控製集成電路。待機耗電量較其他同類產品少l，3


，適用於設計更具成本效益、效率更佳的供電係統。

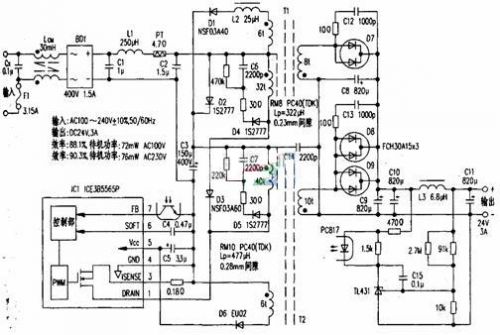

整機電路見下圖。交流電源經共模扼流圈Lcm後被BD1整流；L1和C1
、C2組成竹型濾波（C1、C2的容量非常小，濾波後仍為脈動波形）；PT用於抑製浪湧電流。整流濾波後的脈動直流電壓一路經變壓器T1的初級繞組和二極管D3被IC1中的場效應管開
、關。從T1次級繞組經D7輸出脈動直流電壓。

另一路經D2、C3濾波後得到的直流電壓經由T2的初級繞組被場效應管開
、關。從T2的次級繞組經D8
、D9輸出直流電壓。

結果。脈動直流電壓和直流電壓被相加輸出。使輸出波形中有較大紋波，不過加上反饋後紋波就沒有了。電路中特別設計了6t線圈
、電感L2及二極管Dl。以抑製高次諧波。
[page]
在電路的輸出端加入了由C10、L3
、C11組成的π型濾波器。當變壓器次級電壓有超過濾波電容上電壓時。這時流經電感和二極管的電流波形變成了三角波，經π型濾波器平均化後，相當於擴大了導通角，使得尖峰電流降低

，因而也抑製了高次諧波。
