中心議題：

• 注意輸入電容RMS電流
• 低ESR在電源中會產生的困擾
• EMI濾波器振蕩和意外電壓浪湧
• 並聯電解電容中形成過電流狀態

過流狀態的解決方案：

• 並聯電解電容常常用於抑製高Q電路
• 增加工作頻率、陶瓷電容數量、電解電容ESR或其RMS額定電流

電源中常常被忽略的一種應力是輸入電容RMS電流。若不正確理解它，過電流會使電容過熱和過早失效。在降壓轉換器中
，使用下列近似式
，根據輸出電流(Io)和占空比(D)可以很輕鬆地計算出RMS電流：

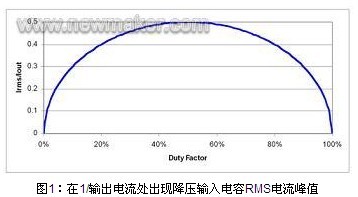

圖1給出了該表達式的曲線圖；它是一個圓形，其中，50%占空比時達到最大值0.5，並在0%和100%占空比時有2個零交叉。該曲線在50%占空比附近對稱。在20%和80%之間，RMS電流和輸出電流之間的比大於80%。使用這一範圍的占空比，您可以將RMS電流粗略估計為1/2最大輸出電流。在這一範圍之外，您需要進行相應的計算。

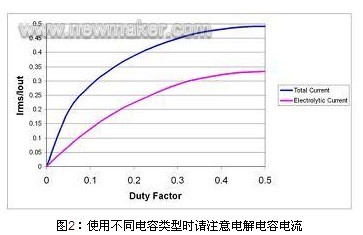

在過去幾年中，陶瓷電容器的容積效率和成本兩方麵都取得了巨大的進步。陶瓷電容器現在成為繞過電源功率級的首選。但是，它們的低ESR在電源中會產生許多困擾，例如：EMI濾波器振蕩和意外電壓浪湧。並聯電解電容常常用於抑製這些高Q電路。這些情況下，您應該注意電解質中的紋波電流，因為大量的電源紋波電流會最終進入電解電容。圖2顯示了一個帶輸入電容的100kHz轉換開關例子，其輸入電容由一個同電解電容器並聯的10μF陶瓷電容組成，而該電解電容器包含0.15Ω的等效串聯電阻(ESR)。假設電解電容器的電容比陶瓷電容器的大
，在這種情況下
，約70%的RMS電流出現在了電解質中。要減少該RMS電流

，您可以增加陶瓷電容、工作頻率或者等效串聯電阻(ESR)。通過電容電流的傅裏葉級數可以繪製出這一曲線，從而計算每個諧波(多達10)的電解電容器電流，並重新組合諧波來計算電解電容器的總RMS電流。請注意，陶瓷電容的電流與ESR的電流在相位上相差1/4zhouqi
，yincibixujiangtamenkanzuoshishiliang。ruguoninbuxiangzaizhexiejisuanfangmianhuafeishijian
，nameninkeyitongguoyigedianliuyuanhesangewuyuanzujianqingsongdiduigaidianlujinxingfangzhen。

總之
，要注意輸入電容中的RMSdianliu，yinweiguodianliuyinglihuijiangdidianrongdekekaoxing。zuhedianrongleixingshigengxutebiezhuyi
，yinweitaocidianrongtongchanghuiyunxuzugougaodewenbodianyazaibingliandianjiedianrongzhongxingchengguodianliuzhuangtai。zheyiwentidejiejuefangfashizengjiaruxiayixianghuoduoxiang：工作頻率
、陶瓷電容數量、電解電容ESR或其RMS額定電流。

注：下麵是輸入電容中RMS電流的推導過程，其假設電感無窮大。它以矩形脈衝(D0.5*Ipk)的RMS電流作為開始，並去除了DC組件(D*Ipk)。
