中心議題：

• 安森美半導體滿足“能源之星”最新外部電源規範要求的解決方案
• 功率低於75 W的適配器特性及控製器解決方案
• 功率高於75 W的適配器特性及控製器解決方案

解決方案：

• 功率大於75 W的電源應用需要增加功率因數校正(PFC)
  ，低於75 W無此要求
• 提高工作能效的方法:
       降低開關頻率，在輕載時采用頻率反走技術來實現；
       通過采用穀底開關(valley switching)技術降低關閉時的漏極電壓
• 降低空載能耗的方法:
      采用具有極低啟動電流的外部啟動電阻
      采用關斷時泄漏電流極低的集成啟動電流源
• 連接啟動電路至半波整流交流輸入
• 采用單段式PFC架構可在提高能效的同時並不過多增加電路複雜度

電源是電子係統中必不可少的組件。除了電視和計算機等產品中所使用的內部電源轉換器，外部電源適配器也廣泛應用於手機、DSL調製解調器、打印機、筆記本電腦及遊戲機等領域，以至於一個普通家庭可能就會擁有少則三五個
、多duo則ze逾yu十shi個ge的de電dian源yuan適shi配pei器qi。這zhe些xie適shi配pei器qi的de應ying用yong規gui模mo非fei常chang龐pang大da
，而er且qie其qi功gong率lv消xiao耗hao又you在zai一yi定ding程cheng度du上shang與yu用yong戶hu的de使shi用yong習xi慣guan密mi切qie相xiang關guan。例li如ru，許xu多duo用yong戶hu在zai將jiang電dian源yuan適shi配pei器qi(或稱充電器)從應用端(如筆記本電腦)撥出後，仍將插頭插在牆式插座上
，使其在不使用的情況下仍然消耗電流。

因此，電源適配器的工作能效及待機能耗成為美國環保署(EPA)“能源之星”等規範瞄準改善的目標。2008年11月開始生效的“能源之星”外部電源(EPS) 2.0版規範(簡稱EPA 2.0)就在1.1版基礎上提高了要求
，如表1所示(Ln為額定輸出功率的自然對數)。例如
，額定功率大於49 W的外部電源在標準工作模式的能效基準要求從0.84提到0.870，而交流-直流(AC-DC) EPS最大空載待機能耗也大幅降低。

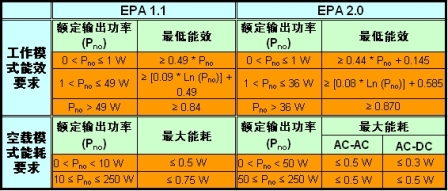

表1：美國環保署“能源之星”外部電源的1.1及2.0版規範。

不同適配器的功率等級相關較大，如手機充電器的功率低至5 W，而遊戲機適配器功率則可達250 W。根據IEC61000-3-2等標準的要求，功率大於75 W的電源應用需要增加功率因數校正(PFC)，低於75 W則無此要求。因此，我們就以75 W為界線，分別著重討論功率低於75 W適配器和高於75 W適配器滿足EPA 2.0新規範所需要的特性，以及能夠提供這些所需特性的安森美半導體高性能
、高能效控製器示例。

功率低於75 W的適配器特性及控製器解決方案
對於功率低於75 W的適配器而言，在工作能效提升方麵，首先就需要考慮其損耗來源。事實上
，其損耗主要包括兩個方麵，分別是開關損耗和門電荷(Qgate)損耗

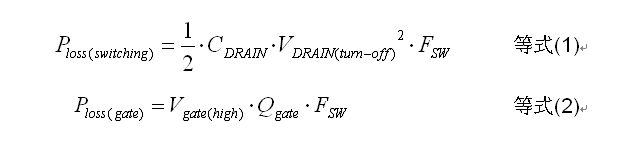

，這兩類損耗分別可以用等式(1)和等式(2)來量化：



從這兩個等式中可以看出，要提升能效
，可以從開關頻率(FSW)及關閉時的漏極電壓(VDRAIN(turn-off))著手
，即要降低開關頻率，特別是在輕載時可以采用頻率反走技術來實現
；而通過采用穀底開關(valley switching)技術
，也可以降低關閉時的漏極電壓。

而(er)在(zai)降(jiang)低(di)空(kong)載(zai)能(neng)耗(hao)方(fang)麵(mian)，可(ke)以(yi)首(shou)先(xian)分(fen)析(xi)出(chu)空(kong)載(zai)損(sun)耗(hao)主(zhu)要(yao)在(zai)於(yu)啟(qi)動(dong)電(dian)路(lu)中(zhong)的(de)靜(jing)態(tai)損(sun)耗(hao)
，即(ji)在(zai)空(kong)載(zai)條(tiao)件(jian)下(xia)
，啟(qi)動(dong)電(dian)阻(zu)仍(reng)會(hui)持(chi)續(xu)地(di)從(cong)大(da)電(dian)容(rong)消(xiao)耗(hao)電(dian)流(liu)
，造(zao)成(cheng)功(gong)率(lv)損(sun)耗(hao)。而(er)降(jiang)低(di)啟(qi)動(dong)電(dian)路(lu)損(sun)耗(hao)的(de)途(tu)徑(jing)有(you)多(duo)種(zhong)
，如(ru)采(cai)用(yong)具(ju)有(you)極(ji)低(di)啟(qi)動(dong)電(dian)流(liu)的(de)外(wai)部(bu)啟(qi)動(dong)電(dian)阻(zu)、采用關斷時泄漏電流極低的集成啟動電流源
，以及連接啟動電路至半波整流交流輸入等。

作為全球領先的高性能
、gaonengxiaoguijiejuefangangongyingshang
，ansenmeibandaotitigongliangzhongxinxiliedekongzhiqi
，tigongmanzushangshushipeiqigongzuonengxiaotishengjikongzainenghaojiangdiyaoqiudetexing。qizhongyixiliekongzhiqishiNCP1237、NCP1238

、NCP1287和NCP1288
，另一係列是NCP1379和NCP1380。其中
，就NCP12xx係列的這四款新器件而言
，它們屬於固定頻率控製器，帶集成啟動電流源，有助於降低空載輸入功率(即空載能耗)；並采用頻率反走技術和跳周期模式，幫助降低輕載時的開關損耗及門電荷損耗，從而提升適配器工作能效。這幾款器件的開關頻率會在25 kHz時鉗位

，從而消除可聽噪聲問題。

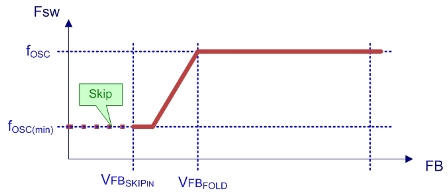

圖1：NCP1237/38/87/88在輕載時采用頻率反走技術降低開關損耗

從所測得的實際案例工作能效來看，NCP1237/38/87/88係列固定頻率控製器與前一代產品NCP1271在額定輸出功率的100%(65 W)、75%(49 W)
、50%(32 W)和25%(16 W)條件下

，在115 Vac及230 Vac電壓時的能效總體更優
，其中在230 Vac條件時平均能效高達87.7%。在輕載及空載能耗方麵，以NCP1237為例
，與前一代產品NCP1027相比，在10.7 W、1.3 W、0.5 W輕載及0 W空載條件下，在115 Vac及230 Vac電壓時能耗下降了10 mW到710 mW不等，其中這兩種輸入電壓條件下的空載能耗分別僅為71 mW和97 mW。這些能效及能耗測試數值均滿足並超越EPA 2.0規範要求。

除了提供滿足最新能效及能耗要求的特性
，NCP1237/38/87/88還具有多種保護特性，如輸入欠壓和主電源過壓保護、可調節過功率保護
、嚴苛故障條件下的閂鎖保護

，並提供雙路過流保護選項。這些器件工作電壓可達30 V，采用SOIC-7封裝，並均可根據不同終端應用要求提供A、B版本的選擇，適合於筆記本
、LCD顯示器、打印機和遊戲機以及DVD和機頂盒(STB)等應用。

另一係列的NCP1379/80新xin器qi件jian屬shu於yu穀gu底di開kai關guan控kong製zhi器qi，具ju有you極ji低di啟qi動dong電dian流liu和he頻pin率lv反fan走zou等deng特te性xing，同tong樣yang滿man足zu降jiang低di空kong載zai能neng耗hao和he提ti升sheng工gong作zuo能neng效xiao要yao求qiu。就jiu其qi頻pin率lv反fan走zou特te性xing而er言yan，當dang反fan饋kui電dian壓ya(VFB)低於0.8 V(輸出功率POUT下降)或反饋電壓低於1.6 V(輸出功率上升)時，就發生頻率反走。值得一提的是
，NCP1379/80能夠提升所有負載等級時的能效(即不限於輕載能效)，並將待機和空載能耗降至極低水平
，如表2所示。

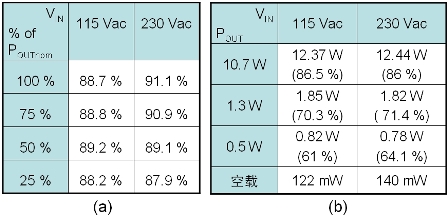

表2：NCP1380穀底開關控製器的工作能效及待機能耗(a、工作能效；b、輕載及空載能耗)

綜上所述，可以采用安森美半導體支持輕載時頻率反走的兩係列新控製器，來滿足並超越“能源之星”等適配器的87%最低工作能效要求，而且即便在有啟動電阻的情況下
，仍然能夠實現規範所要求的低於0.3 W的空載能耗。

功率高於75 W的適配器特性及控製器解決方案
對於功率大於75 W的適配器而言
，以筆記本應用為例
，常見額定功率包括75 W、90 W和120 W等，其中以用於90 W平台的批量最大
，所以我們將重點圍繞90 W應用來探討。

如前所述
，一旦功率大於75 W，除了滿足上述工作能效及空載能耗要求外
，電路中還麵臨著加入PFC的要求，這在改善功率因數、使電網電能得到更高效利用的同時，也會使得電路結構更為複雜。在這類應用中，傳統電源架構是PFC+PWM的兩段式架構，即在非連續導電模式(DCM)或臨界導電模式(CrM)段後跟隨著準諧振反激段，每個段都使用一個控製器，如圖2(a)所示。

與這種兩段式架構不同
，近年來湧現出一種新穎的單段式PFC架構，如安森美半導體新推的一款組合控製器NCP1901。它在單顆IC中結合了CrM PFC和半橋諧振轉換段，能夠提供實現高能效、小外形因數筆記本適配器所需的全部功能，如圖2(b)所示。這種架構使用的元器件數量更少，為兩段式架構提供了良好的替代選擇。

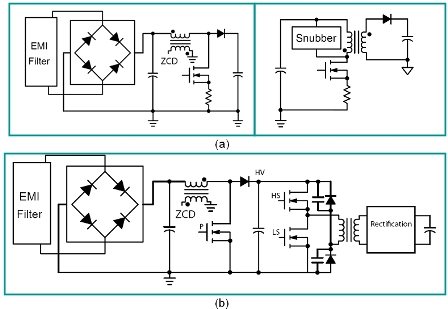

圖2：傳統兩段式架構(a)與新穎的單段式架構(b)對比

NCP1901banqiaoxiezhenduangongzuozaigudingdepinlvhezhankongbi
，congerjiangdikaiguansunhao。zheqijiantongguotiaozhibanqiaodianyuanduanshixianwenya，erqizaichujiduandewenyaxiaochulefankuihuanlu，jianhualedianlu。ansenmeibandaotibingjiyuNCP1901推出新的90 W筆記本適配器參考設計，如圖3所示。這參考設計在115 Vac和230 Vac輸入條件下測得的工作能效分別為89.4%和90.9%

，115 Vac條件下的空載能耗為420 mW，且符合IEC61000-3-2要求的EPA 2.0規範對功率因數的要求(即115 Vac條件下功率因數不低於0.9)，以及EPA 2.0對工作能效的要求。

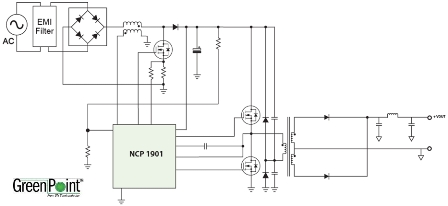

圖3：安森美半導體基於NCP1901組合控製器的90 W筆記本適配器參考設計。

值得一提的是
，這高能效90 W筆記本適配器參考設計可以采用極小的散熱片
，且高底很低，可用於實現外形因數更小的適配器解決方案。

總結：
最新實現的“能源之星”外部電源規範對電源適配器的工作能效、空載能耗等提出了更高的要求。本文分別基於低於75 W應用及高於75 W需要PFC的應用，分析了電源控製器實現這些規範所需要具備的特性，特別是采用安森美半導體NCP1237/38/87/88係列固定頻率控製器
、NCP1379/80係列穀底開關控製器和NCP1901組合式控製器所能實現的工作能效提升、輕載及空載能耗降低效果
，並提供相關的測試數據予以佐證。客戶采用安森美半導體的這些器件及相關GreenPointTM參考設計，能夠滿足最新規範要求，縮短產品開發周期，並加快上市進程。

供稿：安森美半導體
