液晶電視電源的最新發展趨勢探析
發布時間:2009-02-11 來源:安森美半導體供稿
中心議題:
憑借著大屏幕、低厚度和高清晰等眾多優勢,液晶電視(LCD TV)在市場上的滲透率快速提升,有市場研究預計,2009年液晶電視的總體市場占有率將達到50%。ersuizhepingmuchicunbuduantupo,yejingdianshidegonglvyeshuizhangchuangao。jiaogaodegonglvxiaohaohuizhijiezengjiaxiaofeizhededianfeikaizhi,bingyujienenghuanbaodequshixiangbeili。yinci,geguozhengfujiguifanjigoufenfenchutaihuogengxinzhenduidianshidenengxiaoguifan,rumeiguohuanbaoshu(EPA)發布的“能源之星”3.0版電視規範自2008年11月1日開始生效。
LIPS解決方案取代傳統液晶電視電源
weilejiangdijiaodachicunyejingdianshidediannengxiaohao,shiqifuhegezhongnengxiaoguifan,bingbangzhujiangdixitongchengbenjijianxiaojiejuefanganchicun,shiyejingdianshigengshouxiaofeizhehuanying,jiuyejingdianshidianyuaneryan,womenkeyicaiqutongguoduozhongtujing。

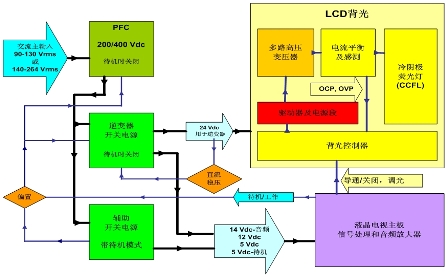

圖1:采用標準直流24 V逆變器的傳統液晶電視開關電源框圖。
傳統液晶電視電源主要包括交流-直流(AC-DC)轉換、直流-直流(DC-DC)轉換及高壓逆變器這幾個部分。AC-DC和DC-DC位於同一塊電路板,而逆變器為獨立電路板,通常與液晶麵板一起提供。其中,AC-DC電源部分,市電110 Vac/220 Vac電壓經過整流、功率因數校正(PFC)和濾波,轉換為200 V/400 V的直流高壓。由於傳統逆變器的輸入電壓要求是24 V,所以PFC的輸出電壓200 V/400 V電壓須經過降壓轉換,產生多路的輸出電壓,其中一路24 V電壓提供給逆變器,即再經過直流-交流(DC-AC)轉換為超過1,000 V甚至達2,000 V的高壓,去驅動液晶麵板的CCFL背光燈。這種標準24 V逆變器液晶電視開關電源的功能框圖如圖1所示。
目前市場上的液晶電視電源中,這種傳統的電源仍然占多數。值得一提的是,在各種尺寸的液晶電視型號中,大於26英寸特別是32英寸及更大尺寸的液晶電視在市場中占據主導地位。而針對26英寸及以上尺寸的液晶電視,近年來湧現出一種新的逆變器概念——高壓液晶顯示集成電源(LCD Integrated Power Supply,縮寫為LIPS)。與逆變器位於獨立電路板的傳統電源不同,這種LIPS解決方案將AC-DC、DC-DC和逆變器結合在同一塊電路板上,在經過對市電進行整流、PFC和濾波並獲得200 V/400 V直流電壓後,會直接采用200 V/400 V電壓作為逆變器的輸入,通過DC-AC升壓轉換為液晶麵板所需的超過1,000 V甚至達2,000 V的高壓。這樣就消除24 V轉換段,減少了先降壓至24 V再大幅升壓背光源用一兩千伏高壓過程中存在的大量功率損耗,從而提升係統能效,減少底盤發熱量,並降低總成本。

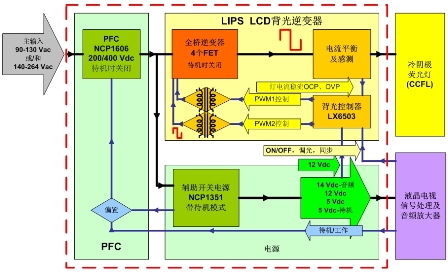

圖2:安森美半導體針對32英寸液晶電視的全橋高壓LIPS解決方案功能框圖。
在這方麵,安森美半導體與Microsemi公司合作,結合雙方專長,提供適合多種功率等級的高壓LIPS整套解決方案。目前,已合作開發針對32英寸液晶電視的LIPS解決方案(如圖2誌示)。在係統主板電源方麵,這解決方案采用了安森美半導體的NCP1606 PFC控製器,以及充當輔助開關電源的NCP1351 PWM控製器;而在LIPS逆變器部分,采用了Microsemi使用軟開關技術的LX6503移相全橋驅動器,它可以在固定工作頻率進行零電壓開關(ZVS)。與半橋架構相比,這種全橋逆變器解決方案具有顯著優勢,如減少電磁幹擾(EMI)和功率損耗,同時改善背光燈的驅動電流波形,橋上無需使用額外的功率二極管,這全橋結構所采用的4個MOSFET和變壓器中的電流規格是半橋結構的一半,它能夠通過隔離變壓器直接驅動功率MOSFET,更易於實現初級端過流保護(OCP)等。
為了更好應對市場對更大尺寸LIPS液晶電視的需求,安森美半導體正在開發下一代的LIPS液晶電視參考設計,並計劃於2009年中推出46/47英寸參考設計。在LIPS逆變器部分,采用與32英寸方案相同的全橋逆變器和背光控製器LX6503,但輸出功率大幅提高,可以驅動更多的CCFL燈。而在係統主板電源方麵,可以根據具體設計要求來靈活選擇安森美半導體的解決方案,如NCP1601、NCP1606或NCP1631等PFC控製器,以及NCP1351或NCP1379等PWM控製器。這新的解決方案采用帶有繼電器的專用待機開關電源,支持低至150 mW的超低待機能耗。這解決方案電路板上的元件高度低於16 mm(係統總度度低於20 mm),支持更纖薄液晶電視設計。
值得一提的是,美國/北美和中國/歐(ou)盟(meng)等(deng)不(bu)同(tong)區(qu)域(yu)市(shi)場(chang)對(dui)電(dian)源(yuan)的(de)要(yao)求(qiu)不(bu)盡(jin)相(xiang)同(tong),安(an)森(sen)美(mei)半(ban)導(dao)體(ti)針(zhen)對(dui)世(shi)界(jie)上(shang)不(bu)同(tong)區(qu)域(yu)的(de)不(bu)同(tong)電(dian)源(yuan)要(yao)求(qiu),提(ti)供(gong)相(xiang)應(ying)的(de)電(dian)源(yuan)解(jie)決(jue)方(fang)案(an),旨(zhi)在(zai)優(you)化(hua)設(she)計(ji)、縮小係統尺寸及降低成本。
針對輸出電流需求對音視頻信號處理電源采用不同的穩壓器配置
對於音視頻信號處理而言,輸入電壓通常為+ 5 V或+12 V,在穩壓器或控製器的配置方麵,可以根據輸出電流要求來配置。通常而言,低壓降穩壓器(LDO)用於較低的輸出電流,範圍一般在0.1至1.5 A之間;而大電流LDO、偏置輸入LDO控製器和集成降壓轉換器用於提供1.5 A至5 A的輸出電流。在更大電流方麵,可以采用帶外部開關和同步整流器的同步降壓控製器來提供大於5 A的電流輸出。安森美半導體提供一係列的高性能LDO穩壓器,如NCP699/633、NCP5500/5501、NCP3334/3335A、NCP5661/5662/5663、NCP605/606和NCP3520/3521等。
從發展趨勢來看,隨著更多音視頻處理方麵的芯片組的集成度越來越高,單顆IC可能需要多個輸出電壓 (如3.3 V I/O和1.25 V內核所需),使得線性方案(LDO)的選擇正在增加。另外,由於電路板尺寸趨向更小,使其能夠分配給LDO功率耗散的板空間減小,相應地,可以采用DFN封裝的LDO來提高功率密度,而集成MOSFET和LDO控製器可以幫助減小PCB占用麵積。
另一方麵,為了提升電源轉換效率及支持大電流操作和異相操作,一些輸出需要從LDO轉換為開關穩壓器。開關穩壓器和控製器正趨向采用更高開關頻率,如從50 kHz向150 kHz、350 kHz、500 kHz乃至700 kHz方(fang)向(xiang)發(fa)展(zhan),從(cong)而(er)允(yun)許(xu)減(jian)小(xiao)外(wai)部(bu)電(dian)感(gan)和(he)電(dian)容(rong)的(de)尺(chi)寸(cun),方(fang)便(bian)製(zhi)造(zao)體(ti)積(ji)更(geng)纖(xian)薄(bo)的(de)液(ye)晶(jing)電(dian)視(shi)。且(qie)為(wei)了(le)幫(bang)助(zhu)減(jian)小(xiao)係(xi)統(tong)尺(chi)寸(cun)及(ji)降(jiang)低(di)成(cheng)本(ben),開(kai)關(guan)穩(wen)壓(ya)器(qi)趨(qu)向(xiang)於(yu)集(ji)成(cheng)多(duo)路(lu)輸(shu)出(chu),如(ru)雙(shuang)路(lu)穩(wen)壓(ya)器(qi)等(deng)。此(ci)外(wai),某(mou)些(xie)電(dian)壓(ya)輸(shu)入(ru)端(duan)上(shang)的(de)電(dian)流(liu)要(yao)求(qiu)越(yue)來(lai)越(yue)高(gao),甚(shen)至(zhi)大(da)於(yu)5 A,這就催生了具有更大電流能力的集成開關穩壓器,以及開關頻率更高的分立控製器+場效應管(FET)組合,並促進同步整流技術的應用。
安森美半導體的NCP312x係列雙路2 A/2 A和3 A開關穩壓器非常適合液晶電視信號處理板上的+5 V或+12 V輸入端應用,它們的頻率可在200 kHz至750 kHz範圍之間調節,提供0.8 V±1%的電壓參考,並且支持180°異相操作,且用戶可對自動追蹤和排序功能進行控製。
采用新穎PFC架構支持超薄液晶電視設計
眾所周知,液晶電視的厚度如今已經可以做到較薄,最新的趨勢是電子模塊部分厚度趨向低於10 mm。如此纖薄的厚度,給電源設計帶來更苛刻的挑戰,如需要使用低高度的變壓器(這對要考慮隔離和漏電的高壓LIPS特別關鍵)或多個部件(PFC線圈)串聯,並采用低高度的散熱片,對部件進行水平安裝,且將垂直插入的所有電容的高度限製在低於10 mm。

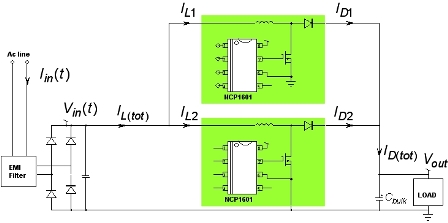

圖3:采用兩顆NCP1601 PFC控製器實現的交錯式PFC架構的功能框圖。
而在PFC方麵,采用安森美半導體的NCP1606和NCP1654等PFC控製器,已經可以將液晶電視厚度降到較低,而為了支持低至10 mm的極纖薄設計,可以采用兩顆相對較小的NCP1601芯片,采用交錯式架構來予以實現,如圖3所示。所謂交錯式PFC,其主要想法是在原本放置單個較大PFC的地方並行放置兩個功率為一半的較小PFC。這兩個較小PFC以180°的相移交替工作,它們在輸入端或輸出端累加時,每相電流紋波的主要部分將抵消。
為了給客戶提供更多選擇,安森美半導體還計劃於2009年推出新的交錯式PFC控製器NCP1631。這是一種單芯片解決方案,替代2顆NCP1601,但可以實現同樣的極低設計高度,適合10 mm厚度的極纖薄液晶電視設計,還擴展功率範圍,減少電流紋波。
待機能耗趨向低於100 mW?
液晶電視的待機能耗是另一個值得關注的點。2008年11月開始生效的“能源之星”3.0版電視規範針對待機能耗的標準是低於1 W。盡管這標準不是強製要求,但在市場上仍然具有很高的指導意義。
液晶電視的待機能耗未來將進一步降低。例如,在增加小型專用微處理器的條件下輸出功率為50 W時能耗低於600 mW,采用專用待機開關電源條件下能耗低於400 mW,及采用專用待機開關電源並增加繼電器(從而在待機時斷開所有PFC和開關電源)時能耗低於200 mW。如果製造商要使用更加“綠色”的技術來將產品差異化,樹立更高的品牌形象從而提升利潤率,就需求進一步改進設計,使得待機能耗低於100 mW可能成為下一波重要趨勢。
總結:
在(zai)液(ye)晶(jing)電(dian)視(shi)市(shi)場(chang)不(bu)斷(duan)發(fa)展(zhan)壯(zhuang)大(da)的(de)同(tong)時(shi),其(qi)電(dian)源(yuan)消(xiao)耗(hao)問(wen)題(ti)也(ye)更(geng)加(jia)受(shou)到(dao)矚(zhu)目(mu)。電(dian)子(zi)製(zhi)造(zao)商(shang)要(yao)在(zai)市(shi)場(chang)競(jing)爭(zheng)中(zhong)脫(tuo)穎(ying)而(er)出(chu),一(yi)個(ge)重(zhong)要(yao)途(tu)徑(jing)就(jiu)是(shi)不(bu)斷(duan)優(you)化(hua)他(ta)們(men)的(de)液(ye)晶(jing)電(dian)視(shi)電(dian)源(yuan)設(she)計(ji)設(she)計(ji),使(shi)之(zhi)符(fu)合(he)最(zui)新(xin)的(de)能(neng)效(xiao)規(gui)範(fan)要(yao)求(qiu)及(ji)其(qi)它(ta)重(zhong)要(yao)發(fa)展(zhan)趨(qu)勢(shi),如(ru)采(cai)用(yong)LIPS方案取代傳統逆變器、通過創新PFCjiagouzhichichaoboyejingdianshishejideng。benwenzhezhongfenxilezhexiequshiduiyejingdianshidianyuanshejideyingxiang,bingjieheansenmeibandaotidechanpinhecankaosheji,xiangxichanshileruhezhichizhexiezuixinqushi,congerbangzhudianzizhizaoshangsuoduanfuhequanqiubutongyingyongshichangyaoqiudechanpindekaifazhouqi,jiakuaishangshijincheng。
- 液晶電視電源的最新發展趨勢
- 采用LIPS解決方案取代傳統液晶電視電源
- 針對輸出電流需求對音視頻信號處理電源采用不同的穩壓器配置
- 采用新穎PFC架構支持超薄液晶電視設計
- 待機能耗趨向低於100 mW
- 采用LIPS可提升係統能效,減少底盤發熱,降低總成本
- 采用DFN封裝的LDO來提高功率密度
- 集成MOSFET和LDO控製器可以幫助減小PCB占用麵積
- 開關穩壓器和控製器正趨向采用更高開關頻率以減少外部電容、電感體積
- 開關穩壓器趨向於集成多路輸出,可幫助減小係統尺寸及降低尺寸
- 集成開關穩壓器,分立控製器+場效應管(FET)組合,滿足電壓輸入端上更高電流需求
- 采用交錯式PFC實現超薄液晶電視設計
- 采用專用待機開關電源並增加繼電器降低待機能耗到200 mW以下
憑借著大屏幕、低厚度和高清晰等眾多優勢,液晶電視(LCD TV)在市場上的滲透率快速提升,有市場研究預計,2009年液晶電視的總體市場占有率將達到50%。ersuizhepingmuchicunbuduantupo,yejingdianshidegonglvyeshuizhangchuangao。jiaogaodegonglvxiaohaohuizhijiezengjiaxiaofeizhededianfeikaizhi,bingyujienenghuanbaodequshixiangbeili。yinci,geguozhengfujiguifanjigoufenfenchutaihuogengxinzhenduidianshidenengxiaoguifan,rumeiguohuanbaoshu(EPA)發布的“能源之星”3.0版電視規範自2008年11月1日開始生效。
LIPS解決方案取代傳統液晶電視電源
weilejiangdijiaodachicunyejingdianshidediannengxiaohao,shiqifuhegezhongnengxiaoguifan,bingbangzhujiangdixitongchengbenjijianxiaojiejuefanganchicun,shiyejingdianshigengshouxiaofeizhehuanying,jiuyejingdianshidianyuaneryan,womenkeyicaiqutongguoduozhongtujing。

圖1:采用標準直流24 V逆變器的傳統液晶電視開關電源框圖。
傳統液晶電視電源主要包括交流-直流(AC-DC)轉換、直流-直流(DC-DC)轉換及高壓逆變器這幾個部分。AC-DC和DC-DC位於同一塊電路板,而逆變器為獨立電路板,通常與液晶麵板一起提供。其中,AC-DC電源部分,市電110 Vac/220 Vac電壓經過整流、功率因數校正(PFC)和濾波,轉換為200 V/400 V的直流高壓。由於傳統逆變器的輸入電壓要求是24 V,所以PFC的輸出電壓200 V/400 V電壓須經過降壓轉換,產生多路的輸出電壓,其中一路24 V電壓提供給逆變器,即再經過直流-交流(DC-AC)轉換為超過1,000 V甚至達2,000 V的高壓,去驅動液晶麵板的CCFL背光燈。這種標準24 V逆變器液晶電視開關電源的功能框圖如圖1所示。
目前市場上的液晶電視電源中,這種傳統的電源仍然占多數。值得一提的是,在各種尺寸的液晶電視型號中,大於26英寸特別是32英寸及更大尺寸的液晶電視在市場中占據主導地位。而針對26英寸及以上尺寸的液晶電視,近年來湧現出一種新的逆變器概念——高壓液晶顯示集成電源(LCD Integrated Power Supply,縮寫為LIPS)。與逆變器位於獨立電路板的傳統電源不同,這種LIPS解決方案將AC-DC、DC-DC和逆變器結合在同一塊電路板上,在經過對市電進行整流、PFC和濾波並獲得200 V/400 V直流電壓後,會直接采用200 V/400 V電壓作為逆變器的輸入,通過DC-AC升壓轉換為液晶麵板所需的超過1,000 V甚至達2,000 V的高壓。這樣就消除24 V轉換段,減少了先降壓至24 V再大幅升壓背光源用一兩千伏高壓過程中存在的大量功率損耗,從而提升係統能效,減少底盤發熱量,並降低總成本。

圖2:安森美半導體針對32英寸液晶電視的全橋高壓LIPS解決方案功能框圖。
在這方麵,安森美半導體與Microsemi公司合作,結合雙方專長,提供適合多種功率等級的高壓LIPS整套解決方案。目前,已合作開發針對32英寸液晶電視的LIPS解決方案(如圖2誌示)。在係統主板電源方麵,這解決方案采用了安森美半導體的NCP1606 PFC控製器,以及充當輔助開關電源的NCP1351 PWM控製器;而在LIPS逆變器部分,采用了Microsemi使用軟開關技術的LX6503移相全橋驅動器,它可以在固定工作頻率進行零電壓開關(ZVS)。與半橋架構相比,這種全橋逆變器解決方案具有顯著優勢,如減少電磁幹擾(EMI)和功率損耗,同時改善背光燈的驅動電流波形,橋上無需使用額外的功率二極管,這全橋結構所采用的4個MOSFET和變壓器中的電流規格是半橋結構的一半,它能夠通過隔離變壓器直接驅動功率MOSFET,更易於實現初級端過流保護(OCP)等。
為了更好應對市場對更大尺寸LIPS液晶電視的需求,安森美半導體正在開發下一代的LIPS液晶電視參考設計,並計劃於2009年中推出46/47英寸參考設計。在LIPS逆變器部分,采用與32英寸方案相同的全橋逆變器和背光控製器LX6503,但輸出功率大幅提高,可以驅動更多的CCFL燈。而在係統主板電源方麵,可以根據具體設計要求來靈活選擇安森美半導體的解決方案,如NCP1601、NCP1606或NCP1631等PFC控製器,以及NCP1351或NCP1379等PWM控製器。這新的解決方案采用帶有繼電器的專用待機開關電源,支持低至150 mW的超低待機能耗。這解決方案電路板上的元件高度低於16 mm(係統總度度低於20 mm),支持更纖薄液晶電視設計。
值得一提的是,美國/北美和中國/歐(ou)盟(meng)等(deng)不(bu)同(tong)區(qu)域(yu)市(shi)場(chang)對(dui)電(dian)源(yuan)的(de)要(yao)求(qiu)不(bu)盡(jin)相(xiang)同(tong),安(an)森(sen)美(mei)半(ban)導(dao)體(ti)針(zhen)對(dui)世(shi)界(jie)上(shang)不(bu)同(tong)區(qu)域(yu)的(de)不(bu)同(tong)電(dian)源(yuan)要(yao)求(qiu),提(ti)供(gong)相(xiang)應(ying)的(de)電(dian)源(yuan)解(jie)決(jue)方(fang)案(an),旨(zhi)在(zai)優(you)化(hua)設(she)計(ji)、縮小係統尺寸及降低成本。
針對輸出電流需求對音視頻信號處理電源采用不同的穩壓器配置
對於音視頻信號處理而言,輸入電壓通常為+ 5 V或+12 V,在穩壓器或控製器的配置方麵,可以根據輸出電流要求來配置。通常而言,低壓降穩壓器(LDO)用於較低的輸出電流,範圍一般在0.1至1.5 A之間;而大電流LDO、偏置輸入LDO控製器和集成降壓轉換器用於提供1.5 A至5 A的輸出電流。在更大電流方麵,可以采用帶外部開關和同步整流器的同步降壓控製器來提供大於5 A的電流輸出。安森美半導體提供一係列的高性能LDO穩壓器,如NCP699/633、NCP5500/5501、NCP3334/3335A、NCP5661/5662/5663、NCP605/606和NCP3520/3521等。
從發展趨勢來看,隨著更多音視頻處理方麵的芯片組的集成度越來越高,單顆IC可能需要多個輸出電壓 (如3.3 V I/O和1.25 V內核所需),使得線性方案(LDO)的選擇正在增加。另外,由於電路板尺寸趨向更小,使其能夠分配給LDO功率耗散的板空間減小,相應地,可以采用DFN封裝的LDO來提高功率密度,而集成MOSFET和LDO控製器可以幫助減小PCB占用麵積。
另一方麵,為了提升電源轉換效率及支持大電流操作和異相操作,一些輸出需要從LDO轉換為開關穩壓器。開關穩壓器和控製器正趨向采用更高開關頻率,如從50 kHz向150 kHz、350 kHz、500 kHz乃至700 kHz方(fang)向(xiang)發(fa)展(zhan),從(cong)而(er)允(yun)許(xu)減(jian)小(xiao)外(wai)部(bu)電(dian)感(gan)和(he)電(dian)容(rong)的(de)尺(chi)寸(cun),方(fang)便(bian)製(zhi)造(zao)體(ti)積(ji)更(geng)纖(xian)薄(bo)的(de)液(ye)晶(jing)電(dian)視(shi)。且(qie)為(wei)了(le)幫(bang)助(zhu)減(jian)小(xiao)係(xi)統(tong)尺(chi)寸(cun)及(ji)降(jiang)低(di)成(cheng)本(ben),開(kai)關(guan)穩(wen)壓(ya)器(qi)趨(qu)向(xiang)於(yu)集(ji)成(cheng)多(duo)路(lu)輸(shu)出(chu),如(ru)雙(shuang)路(lu)穩(wen)壓(ya)器(qi)等(deng)。此(ci)外(wai),某(mou)些(xie)電(dian)壓(ya)輸(shu)入(ru)端(duan)上(shang)的(de)電(dian)流(liu)要(yao)求(qiu)越(yue)來(lai)越(yue)高(gao),甚(shen)至(zhi)大(da)於(yu)5 A,這就催生了具有更大電流能力的集成開關穩壓器,以及開關頻率更高的分立控製器+場效應管(FET)組合,並促進同步整流技術的應用。
安森美半導體的NCP312x係列雙路2 A/2 A和3 A開關穩壓器非常適合液晶電視信號處理板上的+5 V或+12 V輸入端應用,它們的頻率可在200 kHz至750 kHz範圍之間調節,提供0.8 V±1%的電壓參考,並且支持180°異相操作,且用戶可對自動追蹤和排序功能進行控製。
采用新穎PFC架構支持超薄液晶電視設計
眾所周知,液晶電視的厚度如今已經可以做到較薄,最新的趨勢是電子模塊部分厚度趨向低於10 mm。如此纖薄的厚度,給電源設計帶來更苛刻的挑戰,如需要使用低高度的變壓器(這對要考慮隔離和漏電的高壓LIPS特別關鍵)或多個部件(PFC線圈)串聯,並采用低高度的散熱片,對部件進行水平安裝,且將垂直插入的所有電容的高度限製在低於10 mm。

圖3:采用兩顆NCP1601 PFC控製器實現的交錯式PFC架構的功能框圖。
而在PFC方麵,采用安森美半導體的NCP1606和NCP1654等PFC控製器,已經可以將液晶電視厚度降到較低,而為了支持低至10 mm的極纖薄設計,可以采用兩顆相對較小的NCP1601芯片,采用交錯式架構來予以實現,如圖3所示。所謂交錯式PFC,其主要想法是在原本放置單個較大PFC的地方並行放置兩個功率為一半的較小PFC。這兩個較小PFC以180°的相移交替工作,它們在輸入端或輸出端累加時,每相電流紋波的主要部分將抵消。
為了給客戶提供更多選擇,安森美半導體還計劃於2009年推出新的交錯式PFC控製器NCP1631。這是一種單芯片解決方案,替代2顆NCP1601,但可以實現同樣的極低設計高度,適合10 mm厚度的極纖薄液晶電視設計,還擴展功率範圍,減少電流紋波。
待機能耗趨向低於100 mW?
液晶電視的待機能耗是另一個值得關注的點。2008年11月開始生效的“能源之星”3.0版電視規範針對待機能耗的標準是低於1 W。盡管這標準不是強製要求,但在市場上仍然具有很高的指導意義。
液晶電視的待機能耗未來將進一步降低。例如,在增加小型專用微處理器的條件下輸出功率為50 W時能耗低於600 mW,采用專用待機開關電源條件下能耗低於400 mW,及采用專用待機開關電源並增加繼電器(從而在待機時斷開所有PFC和開關電源)時能耗低於200 mW。如果製造商要使用更加“綠色”的技術來將產品差異化,樹立更高的品牌形象從而提升利潤率,就需求進一步改進設計,使得待機能耗低於100 mW可能成為下一波重要趨勢。
總結:
在(zai)液(ye)晶(jing)電(dian)視(shi)市(shi)場(chang)不(bu)斷(duan)發(fa)展(zhan)壯(zhuang)大(da)的(de)同(tong)時(shi),其(qi)電(dian)源(yuan)消(xiao)耗(hao)問(wen)題(ti)也(ye)更(geng)加(jia)受(shou)到(dao)矚(zhu)目(mu)。電(dian)子(zi)製(zhi)造(zao)商(shang)要(yao)在(zai)市(shi)場(chang)競(jing)爭(zheng)中(zhong)脫(tuo)穎(ying)而(er)出(chu),一(yi)個(ge)重(zhong)要(yao)途(tu)徑(jing)就(jiu)是(shi)不(bu)斷(duan)優(you)化(hua)他(ta)們(men)的(de)液(ye)晶(jing)電(dian)視(shi)電(dian)源(yuan)設(she)計(ji)設(she)計(ji),使(shi)之(zhi)符(fu)合(he)最(zui)新(xin)的(de)能(neng)效(xiao)規(gui)範(fan)要(yao)求(qiu)及(ji)其(qi)它(ta)重(zhong)要(yao)發(fa)展(zhan)趨(qu)勢(shi),如(ru)采(cai)用(yong)LIPS方案取代傳統逆變器、通過創新PFCjiagouzhichichaoboyejingdianshishejideng。benwenzhezhongfenxilezhexiequshiduiyejingdianshidianyuanshejideyingxiang,bingjieheansenmeibandaotidechanpinhecankaosheji,xiangxichanshileruhezhichizhexiezuixinqushi,congerbangzhudianzizhizaoshangsuoduanfuhequanqiubutongyingyongshichangyaoqiudechanpindekaifazhouqi,jiakuaishangshijincheng。
