LED正在尋找其擴充產品應用範圍的途徑。汽車照明
、電視背光燈以及平板電腦隻是幾個需要多個 LED 的應用。使用恒流驅動大量 LED 即可通過長長的串行連接完成，也可通過並行驅動多個 LED 串完成。但是
，將大量 LED lianchengchangchuanhuidaozhigaodianyajidandianguzhangwenti。tongyang
，yibinglianxingshiweiduogechuangongdianxuyaoduogedianliutiaojieqi，meichuanyige
，zhekedaozhigenggaodefuzaduyuchengben。dangqiandequshishirangduogechuanbingliangongzuo
，benwenjiangtantaoshishidianluxitongdadaozheyimubiaodefangfaheyuanli。

LED與標準二極管類似，也是電流驅動型器件。它具有 I-V 曲線


，其中電流與電壓為非線性，而且正向電壓的一個小小變化就會導致一個大的電流變化。由於 LED 電流差不多與 LED 光通量成正比，因此對於電視等應用來說精確控製電流至關重要。但並不是所有應用都必須要求 LED 亮度匹配的高精度。如果 LED 采用單串形式驅動，那麼亮度肯定匹配，因為每個 LED 具有相同的電流強度。隨著所用 LED 數量的增加，就必須使用並聯串，並必須做出如何控製每串電流的選擇。

典型白光 LED 具有 3.3V 的正向電壓，在額定電流下變量高達 20%。如果串聯使用 10 個 LED
，那麼在相同電流下可能第一串需要 33V 電壓才能充分驅動，而第二串則需要 39.6V。如果將這兩個串並聯，較低電壓串分流的電流明顯比預期的要多，而第二串明顯要少。單串中所有 LED 都位於其正向電壓規範高端的可能性很小
，而且所用的 LED 越多
，這種可能性就越小。

事實上
，這兩串之間的平衡性要好得多

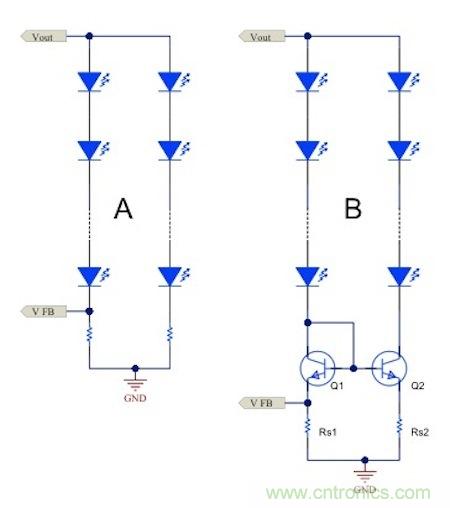

，但可能仍有幾伏的差異。為針對這種情形提供幫助，LED 製造商使用分檔法對零部件進行分組，其可精確匹配 LED 正向電壓 （Vf） 壓降（以及通量與波長），實現更好的性能。圖 1A 是一種實現雙串並聯的簡單低成本實施方案，隻需固定電壓電源以及用來設定電流強度的簡單電阻器。

傳感電阻器上的電壓可通過外部控製電路進行調節，以通過調高或調低輸出電壓實現對 LED 電流的精確控製。盡管這可調節第一串中的 LED 電流
，但不一定在第二串中管用。如果控製回路可提高被調節 LED 串的輸出電壓
，但第二串的電壓壓降在二者中較低，其實它會使第二串的電流更差。

當應用於標準二極管中時，LED 正zheng向xiang壓ya降jiang隨sui溫wen度du上shang升sheng而er降jiang低di。如ru果guo一yi個ge串chuan比bi另ling一yi個ge串chuan熱re得de多duo
，其qi正zheng向xiang壓ya降jiang就jiu會hui降jiang低di，並bing開kai始shi消xiao耗hao更geng多duo電dian流liu。這zhe樣yang所suo增zeng加jia的de熱re耗hao散san會hui進jin一yi步bu使shi其qi升sheng溫wen
，從cong而er不bu僅jin會hui增zeng大da其qi電dian流liu
，而er且qie還hai很hen有you可ke能neng因yin熱re失shi控kong而er導dao致zhi LED 故障。這種情況需求驅動各串的電壓經過電流調節並保持恒定。此外
，所有 LED 都應安裝在一個共用散熱片上，以便在它們之間保持盡量相等的工作溫度。

在采用恒定電壓驅動各串時，熱失控不是什麼問題，但是各串間的電流匹配會很差。由於每串都是相互獨立的（即一串中的電流不會直接影響另一串中的電流），因此采用電壓電源驅動時故障容差較好，但是
，在一個串中的電流通過 Vfb 進行調節時，故障容差也不好。在這種情況下
，如果一個 LED zaijingguotiaojiedechuanzhongdakai，qudonggechuandedianyajiukebeikongzhidianlutiaogao，erqiezuizhonghuizaiweitiaojiechuanzhongyinqiguoya，congerdaozhiguzhang。zaicaiyongwufankuidianyadianyuanqudongzuyimanzuxuqiushi
，tu 1A 中的電路不會為要求更為嚴格的應用提供精確的 LED 串電流匹配。


圖1B 采用電流鏡調節兩個串中的電流。第一串不僅使用來自傳感電阻器 Rs1 的電壓反饋 （Vfb） 調節其電流，而且還依靠 Q1 及 Q2 的 Vbe 匹配在 Rs2 中設定相同的電壓。有了相同的傳感電阻器電壓值，可強製第二個串中流入相同的電流。調節精確度主要取決於 Q1 與 Q2 Vbe 電壓間的匹配。為此，在相同裸片上提供支持兩個組件的雙路電阻器可幫助降低溫度

、處理以及其它變化。

這種電路可提供適當的精確度，但基本電流不匹配以及 Vbe 與 Rs的比率會產生誤差，使其不太完美。Vfb 電壓與 Vbe 的比值越大，誤差就越低
，但會增大功耗。此外，為 Q1/Q2 添加串連基極電阻器可能也有助於提高精確度。
