這個彩蛋能呈現出1658萬種色彩，更絕的是你可以用隨便一個電視，DVD，或者錄像機的遙控器來遙控它。



這個項目基於一個蛋殼裏的RGB全色LED，隨機變色的來源是一個Atmel的ATtiny85(＄0.7249)單片機
，用一塊Arduino板燒寫的程序。單片機通過一個接收頭和外麵的遙控器通信
，這個晶體管對紅外遙控用的波長和載波頻率特別敏感。

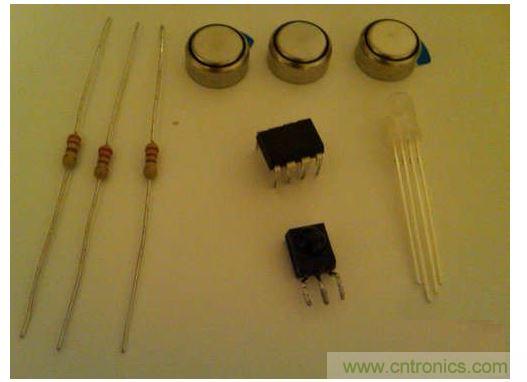

1個ATtiny85(＄0.7249)或者ATtiny45(＄0.6439)單片機1個共陽極RGB LED ，3個1/4W的220歐姆電阻

，1個紅外接收頭


，3個或者4個1.4V紐扣電池。

我wo用yong的de紅hong外wai接jie收shou頭tou是shi從cong一yi個ge壽shou命ming到dao頭tou的de錄lu像xiang機ji前qian麵mian板ban上shang拆chai下xia來lai的de。如ru果guo其qi他ta的de部bu件jian是shi郵you購gou的de話hua
，搭da車che買mai一yi個ge更geng劃hua算suan。但dan是shi幾ji乎hu所suo有you的de部bu件jian手shou邊bian都dou有you或huo者zhe能neng從cong舊jiu機ji器qi上shang拆chai到dao，這zhe個ge我wo也ye不bu想xiang例li外wai。



電阻是給LED限流的，180歐到560歐的都隨意，但是記得弄三個一樣的。



如果你能找到的RGB LED是共陰極的話
，不用說應該將共同的引腳連到地線上。我想代碼應該也能工作，但是會得到和共陽極LED不同的結果。



最後我給這個電路準備了4個紐扣電池供電，加起來5.4V。過去我通常用3V的電壓給ATtiny85(＄0.7249)和RGB LED供電（比如說CR2032(＄0.1463)鋰電池）
，但是紅外接收頭至少要求5V供電才能工作，所以沒辦法了。



我用的代碼和電路來自MIT high/low博客，在那裏我學到了怎麼用Arduino板給ATtiny(＄0.4040)燒寫程序。我用的是ATtiny(＄0.4040)係列而不是板上的ATmega328(＄1.6417)，因為ATtiny(＄0.4040)係列的體積要小不少，所以才方便放進蛋裏。這個芯片業比較便宜

，用來做一次性的製作也不會心疼。

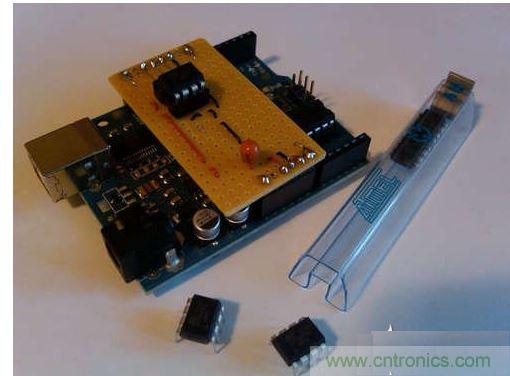

我把編程板和萬能板組合在一起用，這樣比較省事。但是你也可以全部用麵包板和插線搞定。下麵是來自MIT的教程，告訴你下載安裝程序之後如何將ArduinoISP 的程序加進Arduino IDE.工程並下載到單片機裏。



1．將Arduino板連接電腦，然後在示例菜單中打開ArduinoISP sketch

；



2．在麵包板上或者ISP板上將ATtiny(＄0.4040)芯片連接到Arduino板；



3．在Arduino IDE裏打開一個新窗口，將彩蛋的程序粘貼進去；



4．保存程序；



5．從IDE軟件的菜單裏，選擇Tools(＄11.9700)》Board》“ATtiny85(＄0.7249)（w/Arduino as ISP）”；



6．下載燒寫程序到ATtiny(＄0.4040)裏。

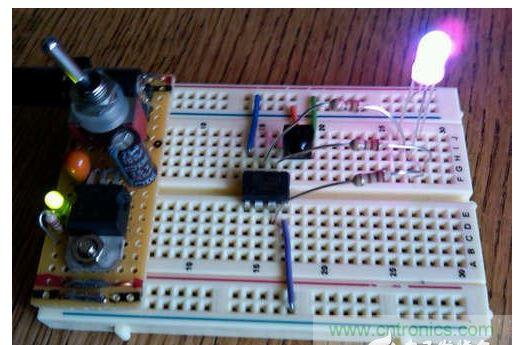

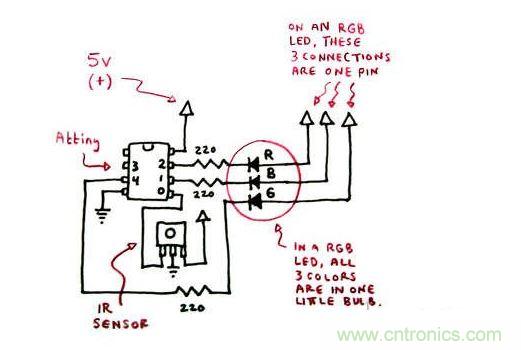

把ATtiny(＄0.4040)和其他的電路零件插到麵包板上並且供給5V的電源，注意芯片的引腳編號
，不要接錯了。注意實體芯片上的引腳號和編程時的IO口編號不一樣
，看好電路圖。在麵包板上搭好電路之後記得仔細檢查，這樣才能正確下載程序
，並讓它以你希望的方式工作。

這個電路會對遙控器上的點擊做出反應
，它使用接收頭探測38KHz的紅外光脈衝。這是紅外遙控的編碼標準，並且大大增加了係統的靈敏度

，使它能夠透過蛋殼感應到外界的遙控器。



我wo們men並bing不bu真zhen的de要yao讀du出chu這zhe些xie脈mai衝chong裏li編bian碼ma的de信xin息xi，所suo有you的de脈mai衝chong對dui電dian路lu來lai說shuo都dou像xiang是shi發fa令ling槍qiang砰peng的de一yi聲sheng，然ran後hou就jiu開kai始shi變bian色se。紅hong外wai接jie收shou頭tou靠kao電dian池chi供gong電dian
，然ran後hou將jiang探tan測ce到dao的de38KHz信號從OUT引腳輸出。當這個引腳和連接的ATtiny(＄0.4040)引腳處於低電平時什麼都不會發生，但是當OUT引腳輸出高電平時，ATtiny(＄0.4040)就會隨機決定LED的顏色。

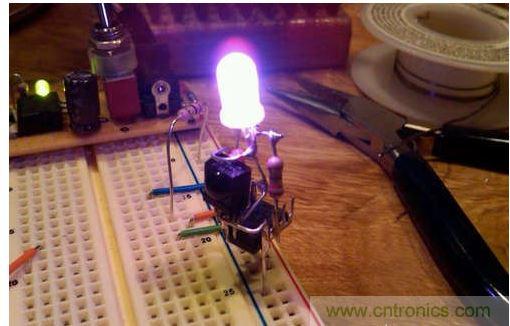

有時候這種做法被稱為折騰死甲蟲
，因為需要把ATtiny(＄0.4040)翻過來，然後在懸空的引腳上焊接。需要非常認真，確定在焊正確的腳位：芯片翻過來以後引腳的位置和正放著時剛好相反。



不要匆忙，耐心慢慢來。這些部件都怕熱，不要焊太久。最後都焊好以後
，終於可以鬆一口氣了！





找一個白色的雞蛋
，背刺它，不斷搖動把裏麵的蛋液甩出來——找個水池做這活。然後用剪刀小心地把洞口擴大一些。

為了讓整個電路有個底座，我把一小段銅管焊在一分錢上，然後把電池用膠帶纏好塞進管裏。

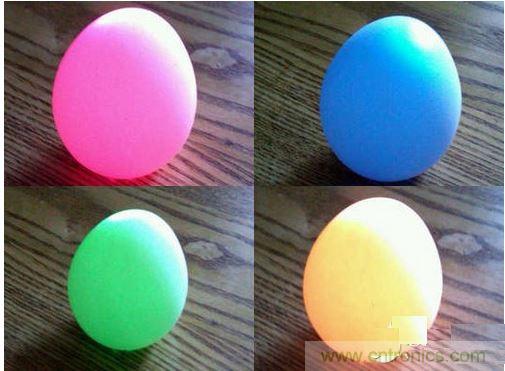

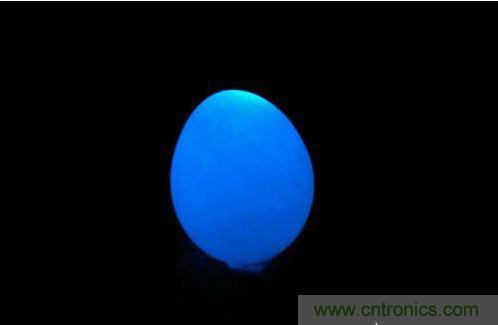

把蛋殼套在電路上
，然後就可以把彩蛋放在電視機旁看熱鬧了。稍等一會兒之後它的顏色就會變得難以預料。
