超可靠的智能家電過壓保護電路設計

發布時間：2015-01-16 責任編輯：sherryyu

【導讀】本(ben)篇(pian)文(wen)章(zhang)講(jiang)解(jie)的(de)是(shi)一(yi)款(kuan)基(ji)於(yu)智(zhi)能(neng)家(jia)電(dian)過(guo)壓(ya)保(bao)護(hu)電(dian)路(lu)設(she)計(ji)，分(fen)享(xiang)了(le)該(gai)過(guo)壓(ya)電(dian)路(lu)保(bao)護(hu)設(she)計(ji)的(de)原(yuan)理(li)分(fen)析(xi)還(hai)有(you)相(xiang)應(ying)的(de)元(yuan)器(qi)件(jian)選(xuan)擇(ze)，能(neng)夠(gou)很(hen)好(hao)的(de)應(ying)付(fu)電(dian)網(wang)電(dian)壓(ya)突(tu)然(ran)升(sheng)高(gao)等(deng)等(deng)特(te)點(dian)。

電路原理：

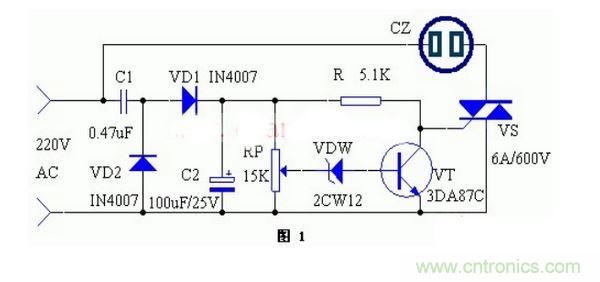

該裝置工作原理見圖，電容器C1將220V交流市電降壓限流後，由二極管VD1、 VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處於截止狀態，雙向可控矽VS受到電壓觸發麵導通，插在插座XS中的家電通電工作。

如果電網電壓突然升高，超過250V，此時在RP中點的電壓就導致VDW擊穿導通，VDW導通後，又使得三極管VT導通，VT導通後，其集電極—發射極的壓降很小，不足以觸發VS，又導致VS截止，因此插座XS中的家電斷電停止工作，因而起到了保護的目的。一旦電網電壓下降，VT又截止，VT的集電極電位升高，又觸發VS導通，家電得電繼續工作。

元器件選擇

R電阻5.1K1，RP電位器15K　選用多圈精密電位器1，C1金屬化紙介電容0.47uF 耐壓≥400V1，C2電解電容100uF/25V1，VD1、2整流二極管IN40072，VDW穩壓二極管12V 的2CW121，VT晶體三極管3DA87C、3DG12等1，VS雙向可控矽6—10A 耐壓≥600V1，CZ電源插座10A 250V1

該裝置的調試十分簡單，當電網電壓為220V時，調整RP，使VDW不擊穿，當電壓升高至250V，VT飽和導通即可，調試時用一調壓變壓器來模擬市電的變化更方便。
