掌握LED四種特殊應用電路，業餘也能變專才
發布時間：2014-12-18 責任編輯：sherryyu
【導讀】眾多電源工程師都不難熟悉，發光二極管是LED電路設計中經常用到的器件，這裏我們介紹幾種它的特殊用法，這對於條件有限的業餘電子愛好者在電子製作中有時會很有幫助。

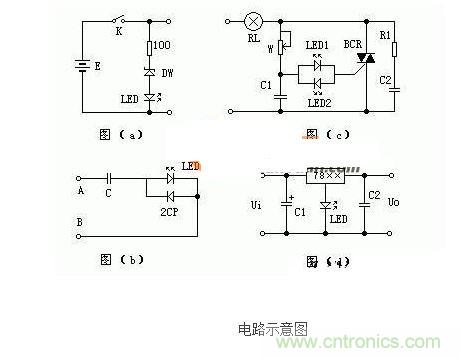

下麵我們以4個電路圖來示意這幾種特殊的應用方法。下圖中圖(a)是用發光二極管LED監視電池電壓的應用電路。電路中穩壓管DW的穩壓值應選電池額定電壓的70%左右。圖(b)是LED用在220V、50Hz市電中，作為電器具工作指示或保險絲熔斷指示。圖(c)是將兩隻LED反向並聯，用在移相式可控矽調壓電路中代替雙向觸發二極管。圖(d)是用在固定輸出三端穩壓電路中用以提升輸出電壓。並可兼作電源指示。
