中心議題：

• 豐寶電子的電梯外呼係統解決方案

解決方案：

• LED點陣外呼方案
• TFT LCD外呼方案

diantishiyigeshejianquandefuzaxitong，diantiwaihubangengshiqizhongyigebukehuoquedebufen。meiyibudiantizaimeigefuwucengdedouhuisheliyigewaihuban
，diantiwaihubanshidiantiyuchengkezhuyaodejiaohushouduan。tongguodiantiwaihubanchuandadexinxiyoujiaoxiangyunxingfangxiangyijijiaoxiangmuqiansuozailouceng，chengketongguowaihubanxiangdiantixiadachengzuozhiling
，diantizhaohuananniushiyongshi
，shanglouanshangfangxianganniu，xialouanxiafangxianganniu。shanghaifengbaodianzixinxikejiyouxiangongsicaiyongNXP的MCU設計兩種電梯解決方案
，即普通LED點陣電梯外呼板和TFT電梯外呼板。LED電梯外呼板以LED點陣方式顯示信息
，此外還可通過上位機顯示各種字符，滿足客戶的各種字符顯示需求；TFT電梯外呼板采用真彩TFT液晶顯示屏作為顯示介質
，顯示界麵優美，是現在電梯行業發展的一個明顯趨勢。

1
、LED點陣外呼

采用NXP集成CAN控製器的LPC11C14隻需外接一個CAN收發器（TJA1051）就能接入電梯控製係統的CAN網絡。GPIO強大的驅動能力隻需一片ULN2003即可完成3塊點陣屏的驅動。LED點陣亮度高
，顯示信息清晰。方案優點突出：LPC11C14片內集成CAN控製器，外圍電路簡單，有效降低成本；工業級芯片，使整個係統工作更加穩定可靠；靈活的通信接口，不僅可以使用CAN
，而且也留出RS485接口，以便兼容傳統的RS485網絡；CAN或串口更新應用程序，現場修改更新更為方便。

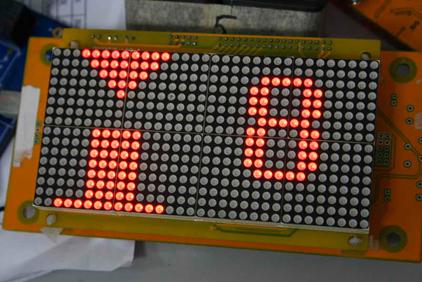

實物圖片： 2、TFT LCD外呼

傳統的電梯外呼板采用點陣LED或黑白液晶顯示，顯示效果單調，而采用TFT液晶顯示，不但亮度高

，而且可以顯示彩色圖片及文字，顯示效果美觀
，此外還可以根據需要顯示一些廣告、通知等信息，是為未來的發展方向。
豐寶開發一款TFT LCD的外呼控製器
，方案選用NXP的LPC2478，LPC2478是一款內置LCD控製器的ARM7的芯片，性能卓越，它內部還集成CAN控製器、USB
、Ethernet網、UART等豐富的外設，是TFT LCD外呼控製板的最佳選擇。

方案的優勢非常突出：
1、LPC2478片內集成LCD控製器，係統集成度高
，無需FPGA驅動LCD，整個外圍電路非常簡單，有效降低成本
；
2、工業級芯片，使整個係統工作更加穩定可靠；
3、TFT真彩液晶顯示，24比特接口
，可支持高達1024X768的TFT LCD屏。
4、USB接口支持U盤更新圖片等顯示信息，操作方便
5、CAN接口，而且也可留出RS485接口
，以便兼容傳統的RS485網絡
；
6、可擴展以太網接口，進行網絡通信。

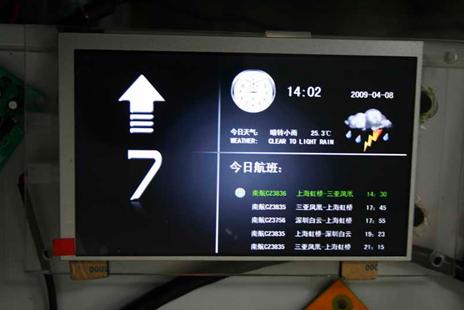

實物圖片：
